外啮合齿轮泵三维结构设计模型

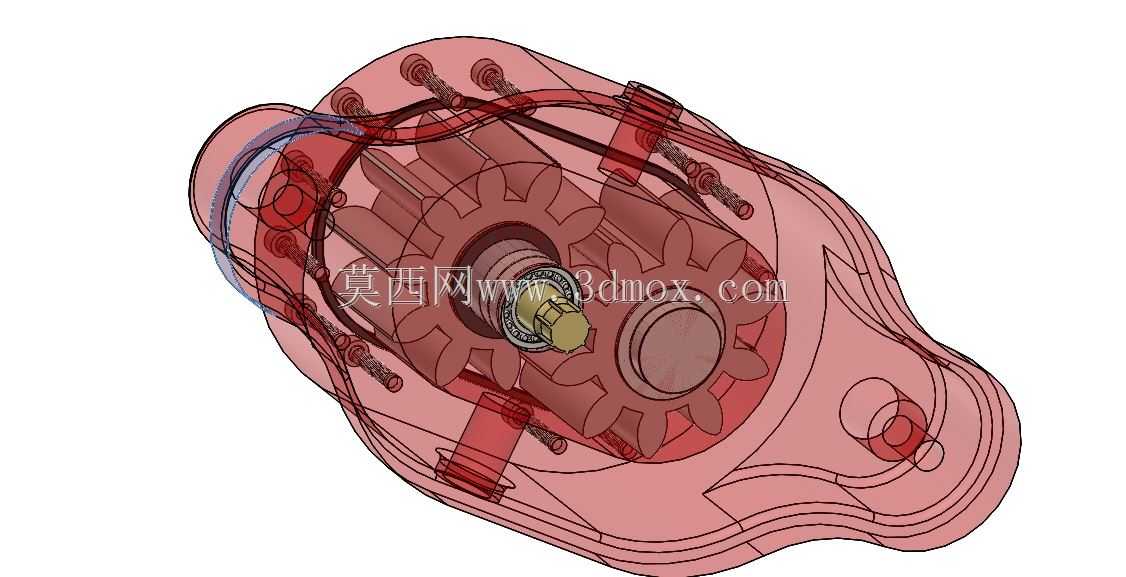

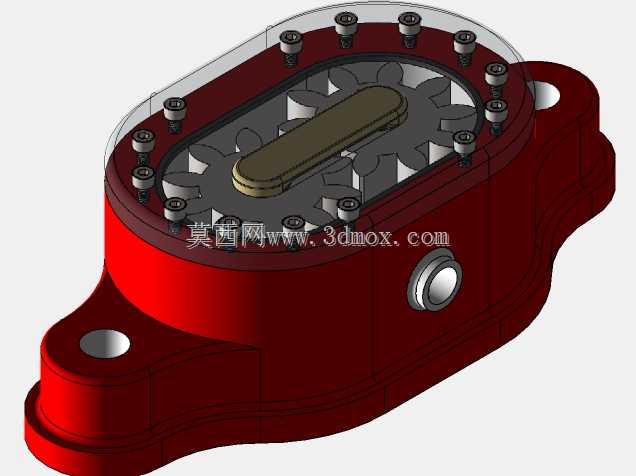

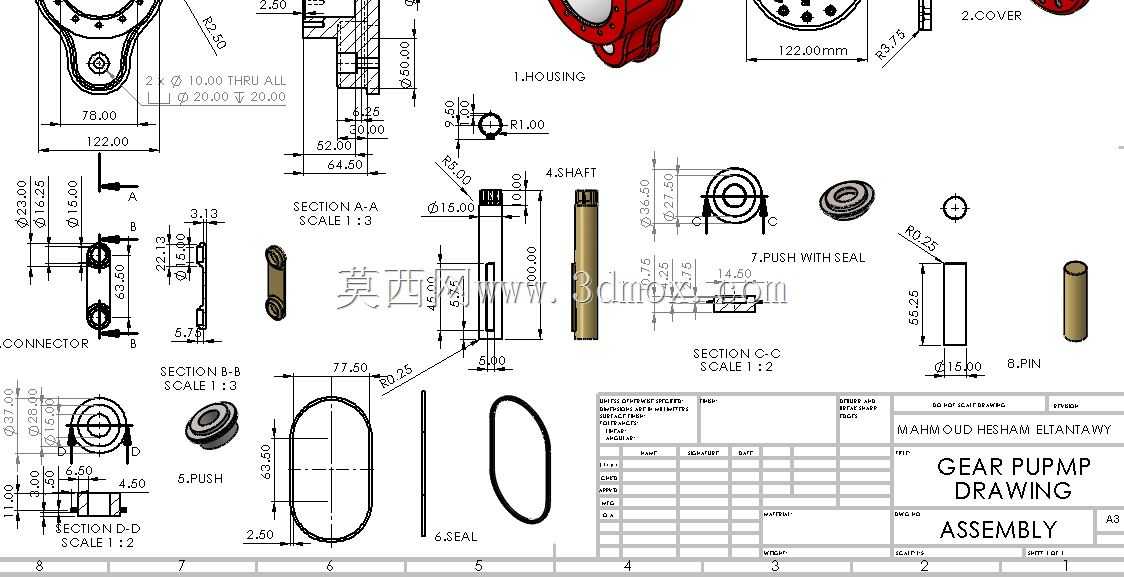

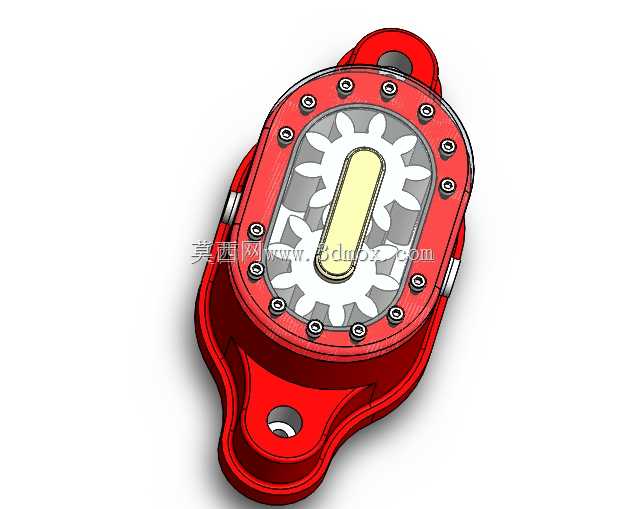

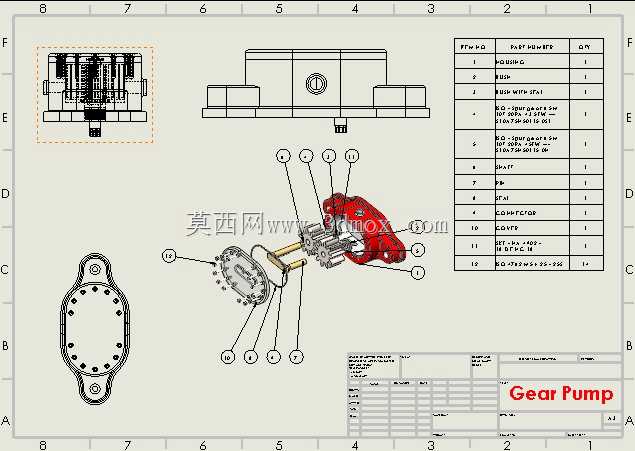

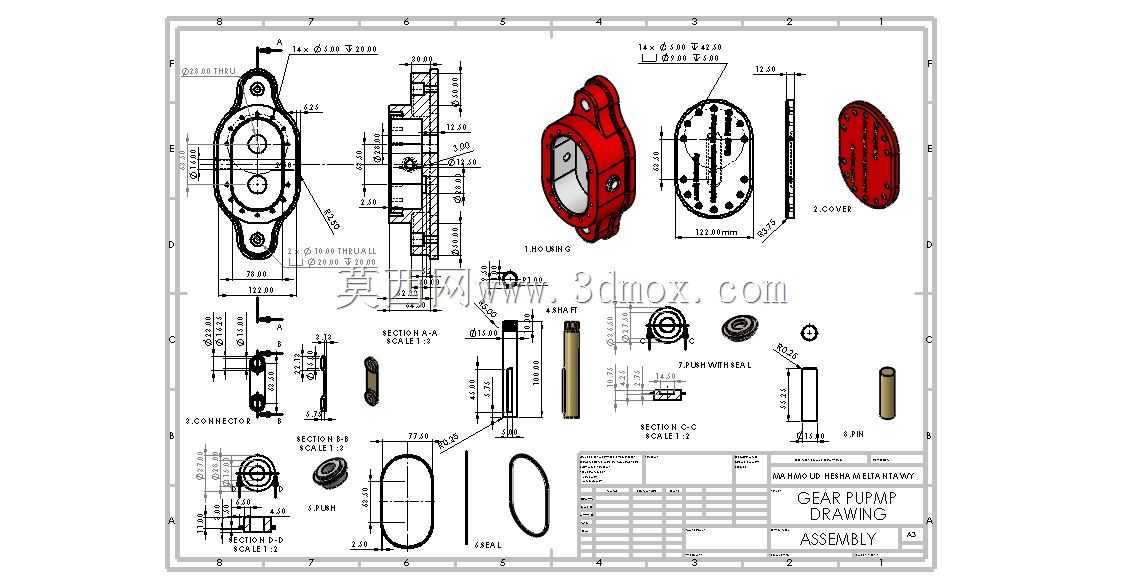

这款外啮合齿轮泵的结构设计，完全围绕液压系统的实际工况需求展开，在各类机床液压站、工程机械供油回路、小型润滑系统中都能见到这类结构的身影，其核心作用是通过密闭容腔的容积变化完成压力流体的稳定输送，为系统提供持续的压力油源。从结构布局来看，泵体采用上下分体式壳体设计，进出油口分别布置在泵体两侧的安装耳位置，安装耳上预留的通孔直接匹配常规液压站的安装孔距，安装时无需额外加工转接板，可直接通过螺栓固定在安装基面，整体安装边界紧凑，不会占用过多的阀组安装空间。内部核心传动部件为一对参数完全匹配的渐开线圆柱齿轮，主动齿轮通过伸出端的轴段连接动力源，从动齿轮通过销轴固定在泵壳内部，齿轮啮合过程中，脱开侧的容腔容积增大形成负压完成吸油，啮合侧的容腔容积减小将油液挤压排出，整个输油过程无额外配流结构，零件数量少，运行故障率远低于其他结构的容积泵。设计过程中特意将齿轮与泵壳内壁、端盖之间的间隙控制在极小范围内，既保证齿轮转动无卡滞，又能最大限度减少内泄漏，保证容积效率，端盖与泵体之间通过一圈均布的内六角螺栓完成紧固，结合面的密封结构可直接适配常规O型圈密封，无需额外加工密封沟槽就能满足中低压工况的密封需求。壳体外部的加强筋结构顺着泵体的受力方向布置，在泵体承受内部油压时可有效分散壳体应力，避免长期承压出现壳体变形，进出油口的通径尺寸匹配常规液压管路的接头规格，选型时可直接对接标准液压管路，无需定制变径接头。这类齿轮泵的输出流量与齿轮转速呈严格线性关系，在需要精准控制流量的润滑系统、液压进给系统中，可通过调整输入转速直接控制输出流量，不会出现明显的流量脉动带来的系统振动，日常维护时仅需拆开端盖即可检查齿轮磨损情况，更换易损件的操作难度低，不需要专用工装就能完成拆解与复装，非常适合应用在维护空间有限的工业设备场景中。
