格兰富CH2卧式多级离心泵结构设计

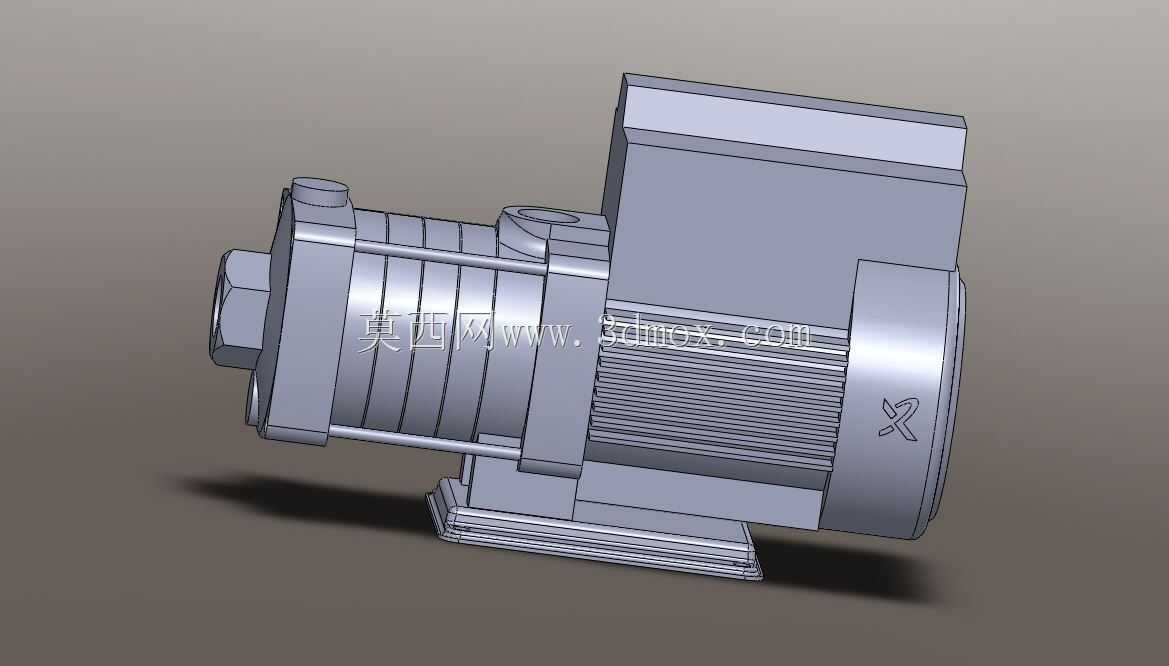

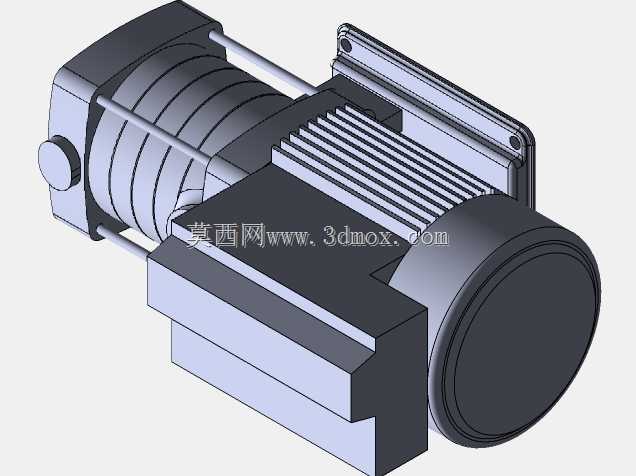

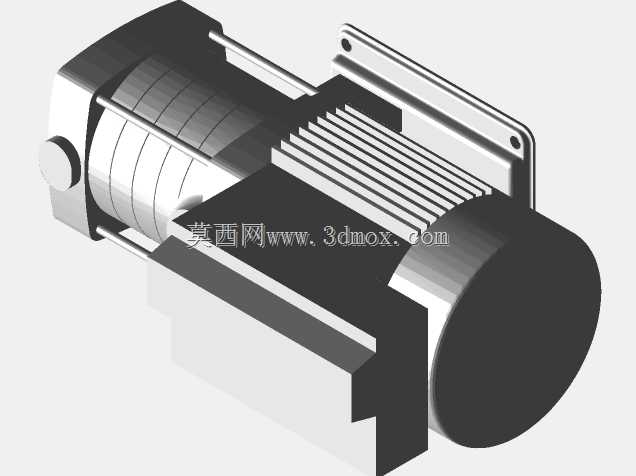

在民用供水、工业循环水输送、小型暖通系统增压这类场景里，卧式多级离心泵的选型一直是工程人员的高频需求，这款CH2系列泵的三维结构还原，完全围绕实际安装与运维的工程需求搭建，没有做多余的外观修饰。从结构布局来看，泵头与驱动电机采用同轴直联的卧式布置，泵段部分的多级叶轮串接在电机延伸轴上，省去了额外的联轴器传动结构，整体轴向尺寸控制得非常紧凑，能适配狭小的设备间安装空间，底座采用一体化冲压成型的安装脚，预留的安装孔位完全匹配常规管路铺设的固定间距，不需要额外做转接支架就能直接落地固定。泵头的进水口与出水口采用同侧轴向布置？不对，实际结构里进水端在泵头侧下方，出水端在泵头上方，这种接口布局能减少管路弯折的水头损失，进出口的连接螺纹尺寸完全适配常规民用供水、小型工业循环系统的管路通径，现场配管时不需要做变径转接。多级叶轮的腔体采用分段式拉杆锁紧结构，每一级叶轮对应的导叶腔体都做了定位止口，装配时能保证各级流道的同轴度，减少运行时的流体紊流与振动，电机端的散热筋沿轴向均匀排布，即使是长时间连续运行的工况，也能保证壳体的散热面积满足温升要求，接线盒布置在电机壳体的顶部，接线口的朝向预留了足够的线缆弯折空间，现场接线时不需要额外调整电机角度。做这个结构建模的时候，首先要确认的是安装边界的尺寸链：底座安装孔的中心距、泵轴中心到底座安装面的高度、进出口的中心高度，这些尺寸直接决定了现场安装时能不能和现有管路对接，所以建模时优先把这些安装基准的尺寸锁定，再向内推导泵体内部的叶轮、导叶、密封件的配合尺寸，机械密封的安装腔位置特意留足了运维拆卸的空间，后期更换密封件时不需要完全拆解泵段，只需要拆开泵头端盖就能操作，降低运维的工作量。这款泵的实际适用场景覆盖很广，从家庭自来水增压、小型商用建筑的供水加压，到工业设备的冷却水循环、小型水处理系统的流体输送都能适配，结构上没有复杂的传动部件，运行时的噪音控制也优于带联轴器的分体式泵组，建模时把所有配合面的止口、密封槽的位置都做了准确还原，不管是做设备选型的方案演示，还是做泵组配套的管路系统设计，都能直接调取模型做装配干涉检查，不用再反复核对安装尺寸。
