焊接式输送机机架结构设计方案

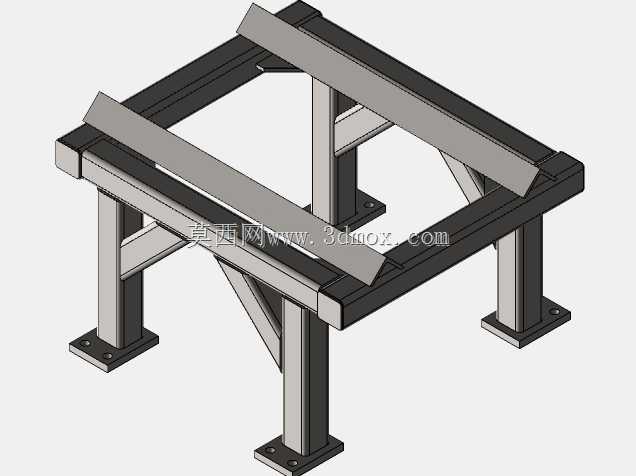

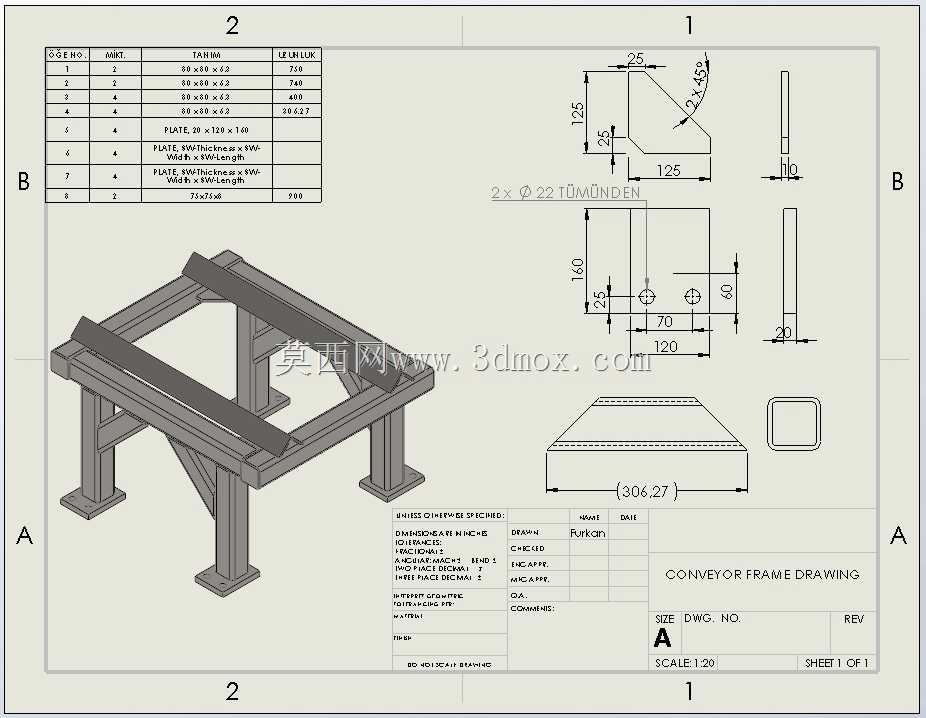

在散料、包装件连续输送的生产场景中，机架作为输送机的核心承载基体，其结构刚性、安装精度直接决定了整条输送线的运行稳定性与使用寿命。这款焊接式输送机机架采用型材拼焊结构，整体为四立柱支撑的框架式布局，四根方形截面支腿通过底部安装板与地面基础固定，支腿间设置斜向加强筋抵消输送过程中的侧向载荷与振动冲击，避免长期运行出现支腿外张、横梁变形的问题。上部承载横梁采用双梁平行布局，可直接适配辊筒、皮带输送面的安装座固定，横梁间距预留了标准输送模组的安装调节余量，无需二次加工即可适配不同宽度的输送组件。从安装边界来看，机架整体横向跨度适配300mm级宽度的输送线，支腿安装孔位按照120mm的标准间距设置，上部安装面的平面度公差控制在1.2mm每米范围内，可保证输送面安装后无局部凸起、跑偏的隐患。细节设计上，机架端部的连接角板采用45度切角处理，既减少了焊接应力集中，也避免了安装过程中尖锐边角造成的磕碰损伤，角板上预留的22mm通孔用于穿装输送线的侧边护板固定螺栓，安装时无需现场配钻。支腿底部的方形安装板设置四个地脚螺栓孔，可配合膨胀螺栓或调平地脚使用，适配车间水泥地面、钢结构平台等不同安装基础，调平范围可覆盖15mm以内的地面高度差，降低现场安装的基础处理成本。设计过程中优先采用等强度焊接思路，所有型材拼接处均采用满焊工艺，焊后进行去应力处理，避免长期受载出现焊缝开裂的问题，框架内部预留的走线空间可容纳输送线的动力线缆、传感器布线，无需额外加装线槽，简化整线安装流程。这类机架可直接用于皮带输送机、辊筒输送机的主体承载结构，适配轻工包装、仓储物流、零部件加工等行业的短距离物料输送场景，结构模块化程度高，可根据输送线长度需求进行多段拼接，拼接处采用定位销+螺栓的连接方式，保证多段机架对接后的直线度偏差控制在允许范围内。
