重型管子台虎钳夹持工装结构设计

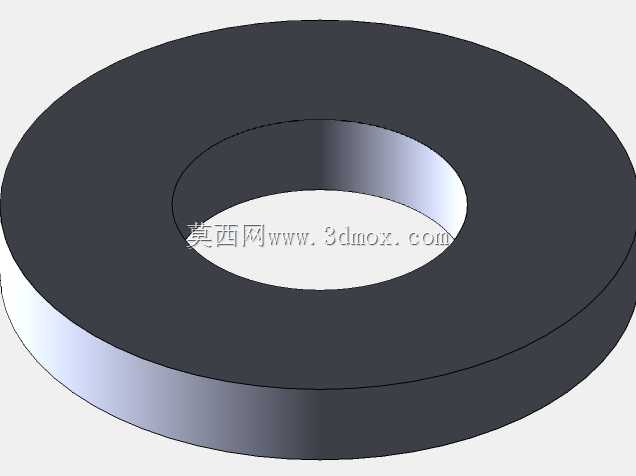

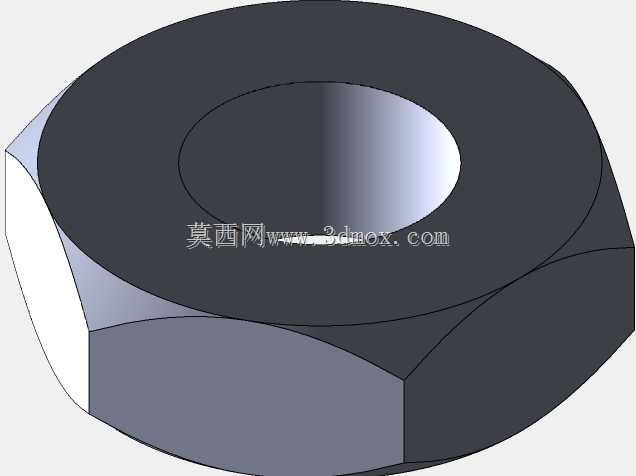

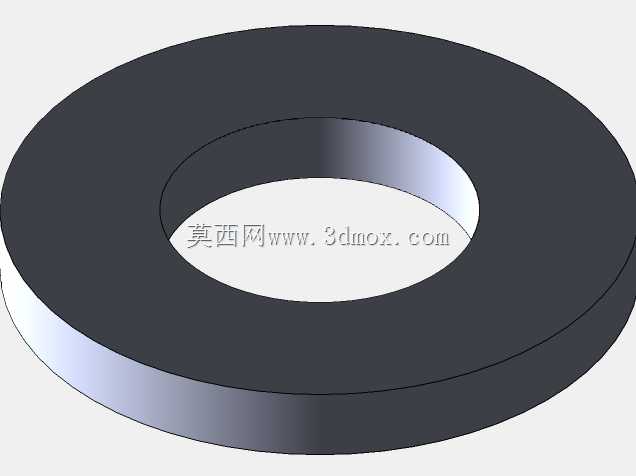

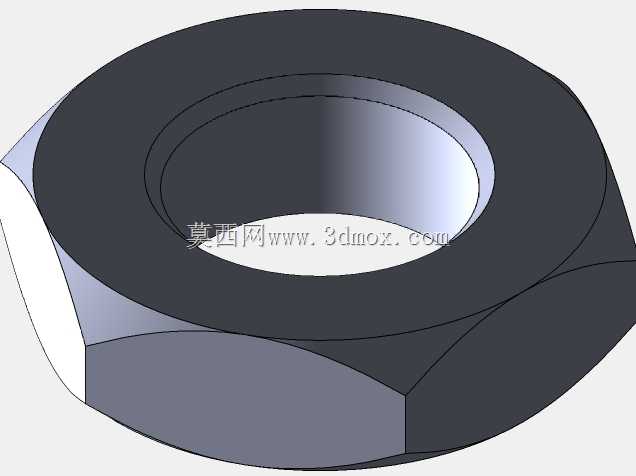

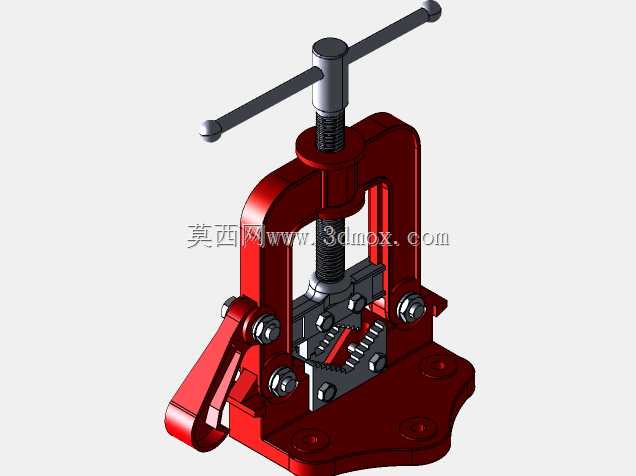

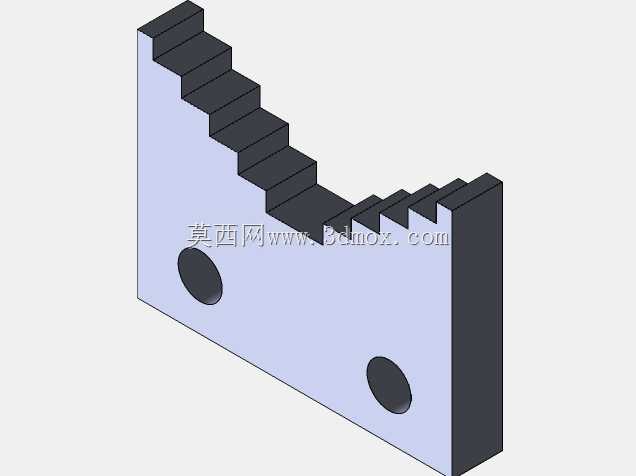

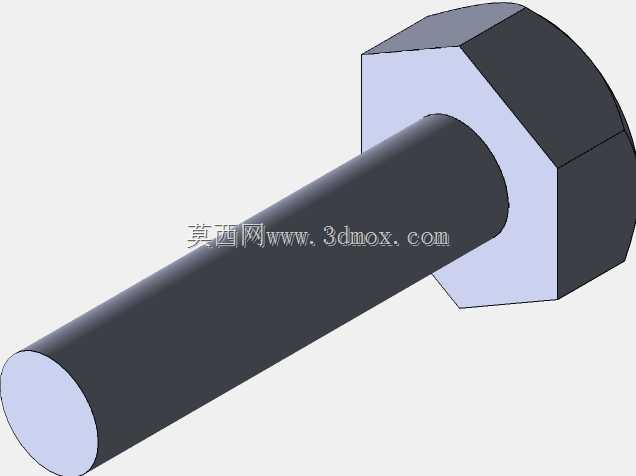

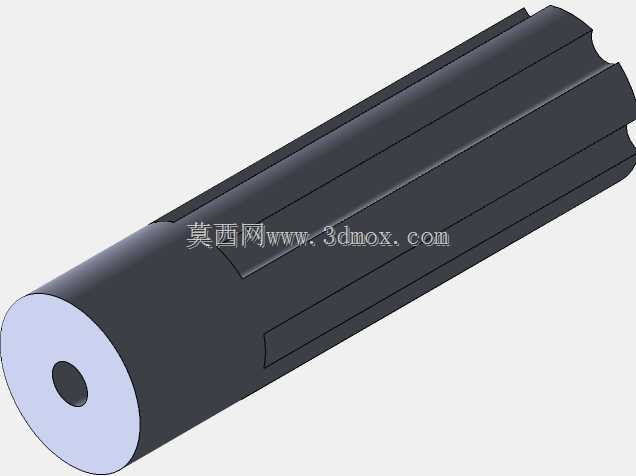

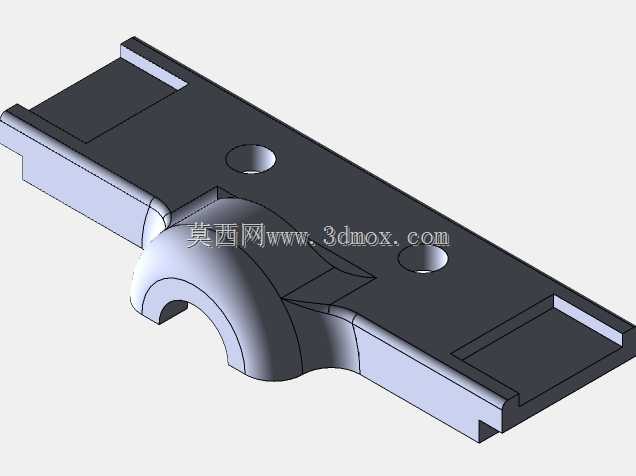

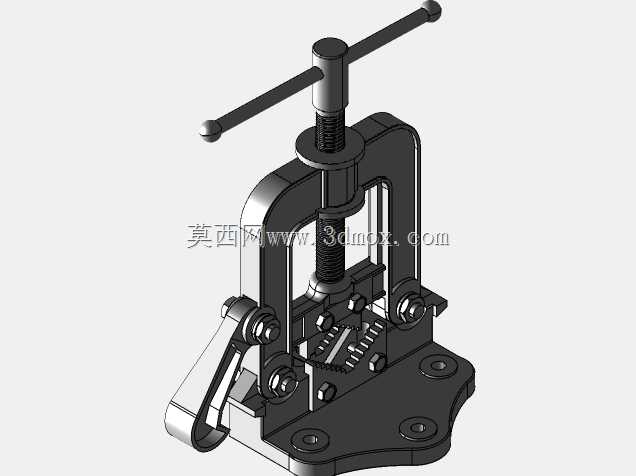

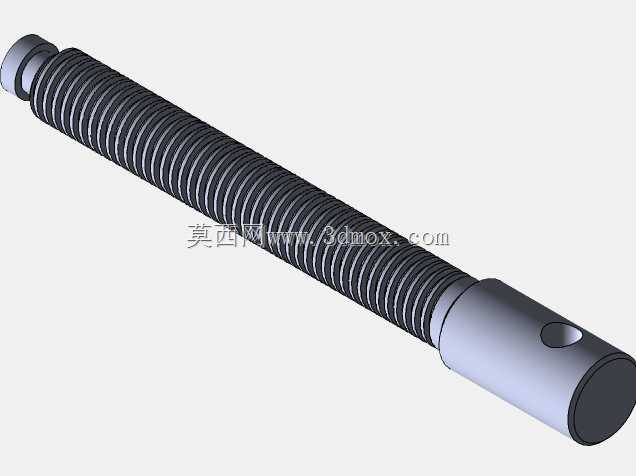

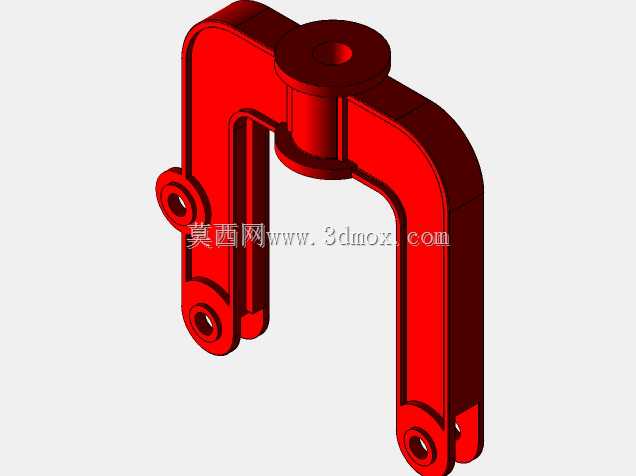

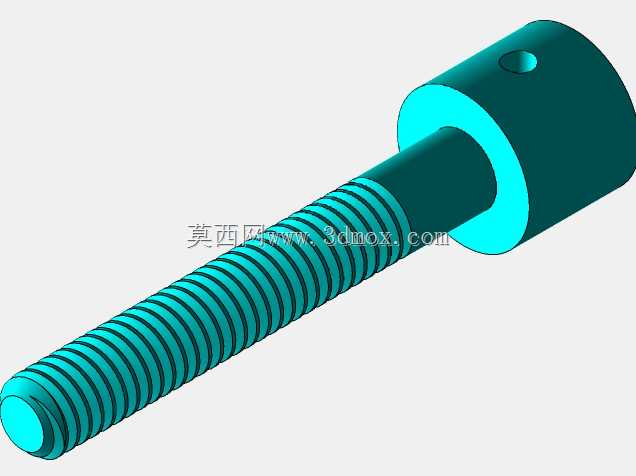

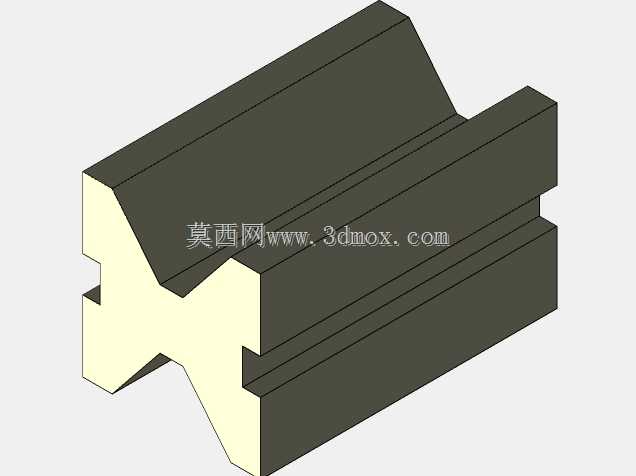

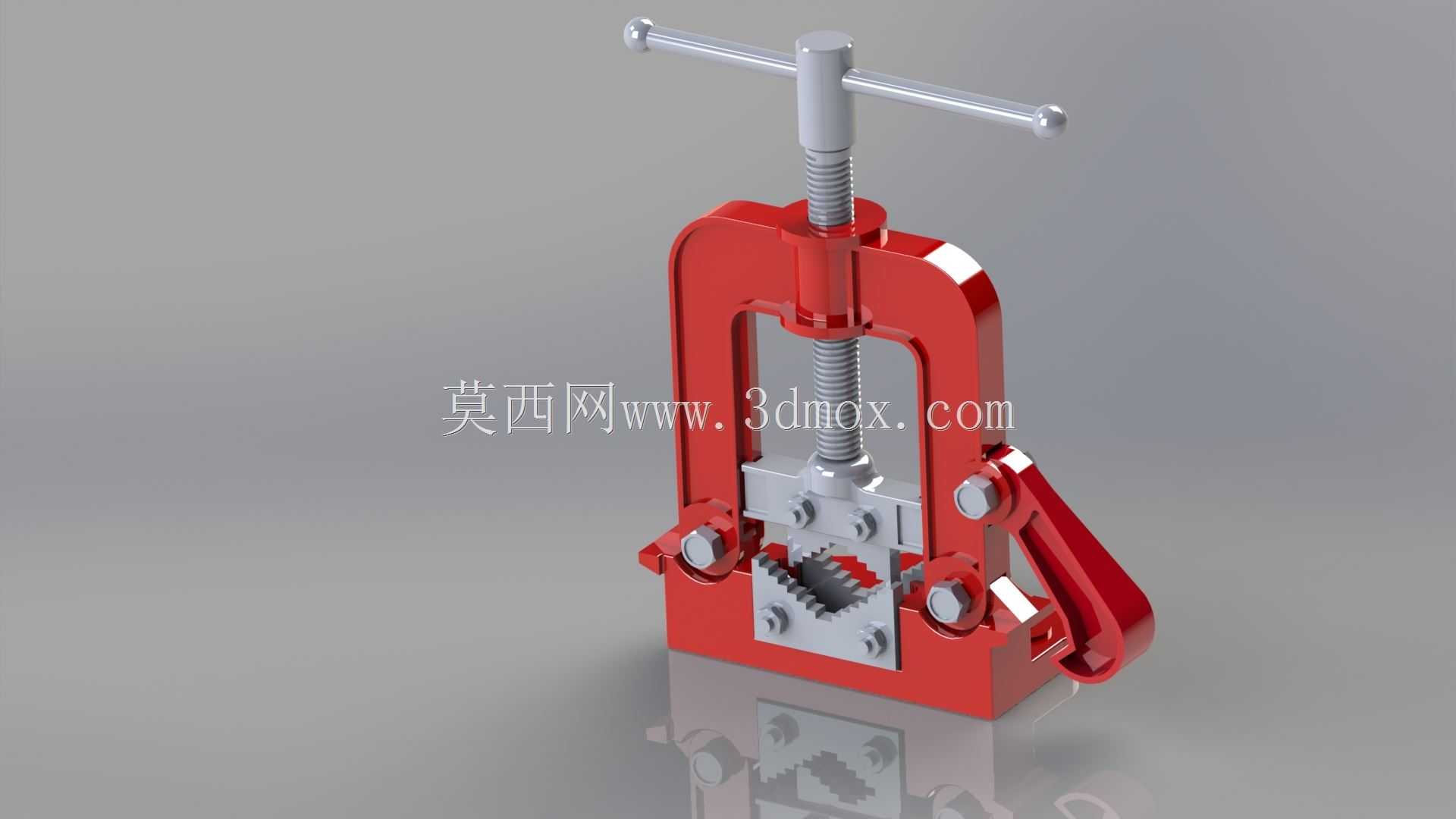

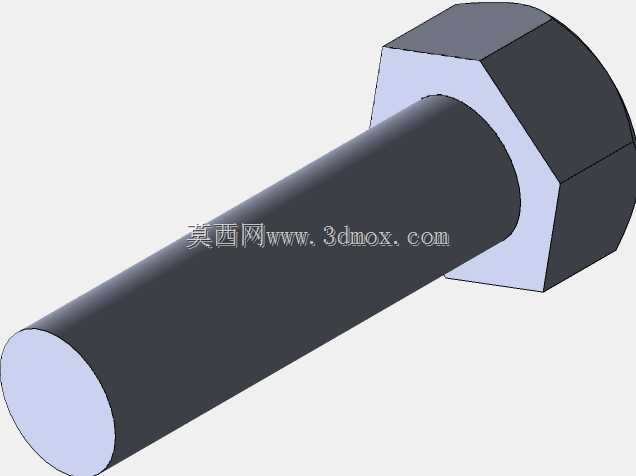

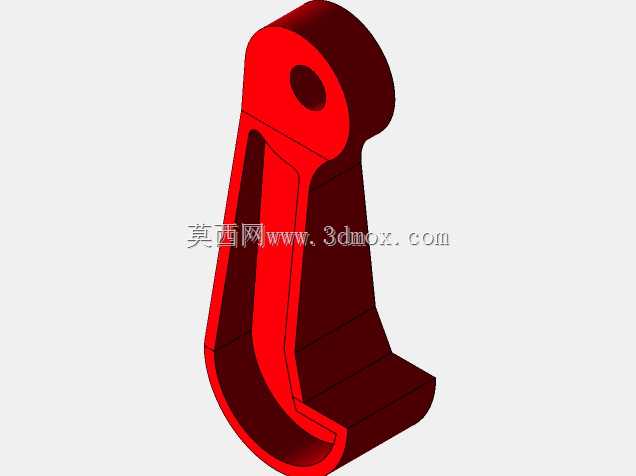

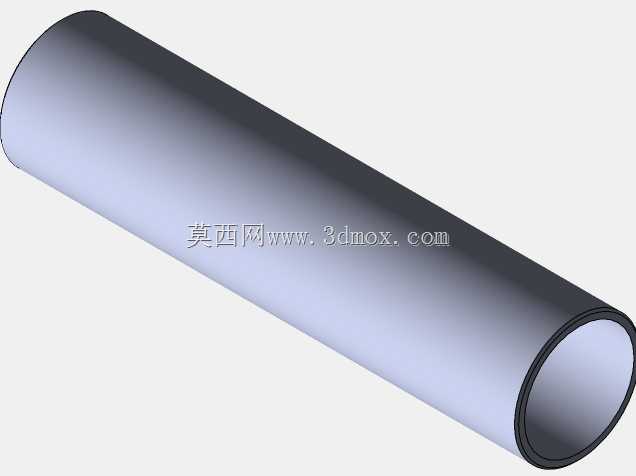

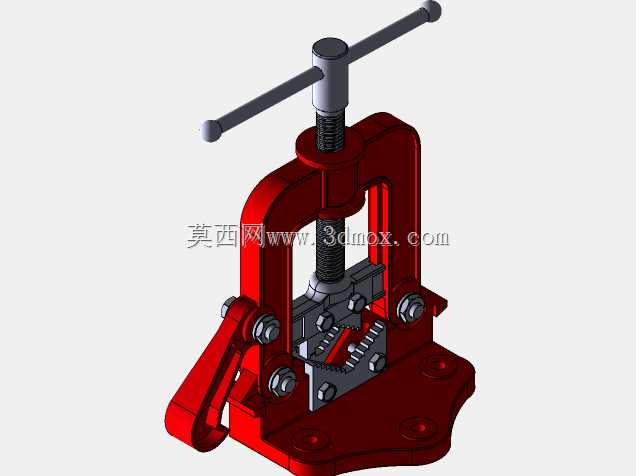

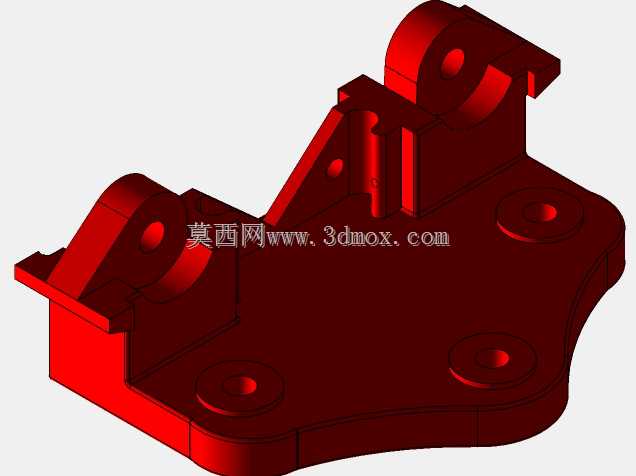

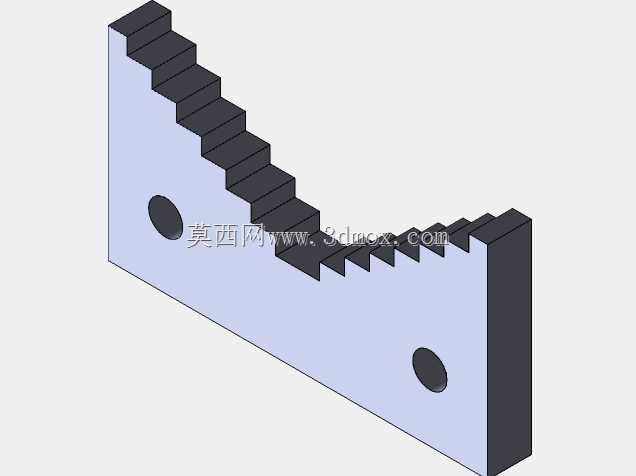

这款管子夹持工装是管道安装、五金维修、金属管材加工场景里的核心夹持工具，日常在水电安装班组、机修车间、管材预制加工场的工位上随处可见，主要承担圆形金属管材、硬质塑料管材的固定夹持作业，为套丝、切割、坡口打磨、管件焊接等工序提供稳定的装夹基础，避免加工过程中管材移位导致的加工精度偏差、刀具崩损甚至人员操作风险。从结构设计逻辑来看，整体采用C型开式铸钢机架作为承载主体，机架两侧设置加强筋结构抵消夹持时的侧向张力，避免大扭矩夹持时机架出现开口变形，底部预留的安装孔位可直接固定在钳工台、预制加工工作台面上，安装边界适配常规宽度的工业操作台，不需要额外改造台架结构即可完成固定。核心夹持组件采用上下对置的V型带齿钳口，齿形经过淬硬处理，咬合管材时能嵌入管材表层形成足够摩擦力，针对不同管径的管材，钳口的V型开口可覆盖常规施工场景下的常用管材直径范围，不需要频繁更换钳口配件就能适配多规格管材装夹需求。施压机构采用梯形传动丝杠搭配T型转动手柄，梯形丝杠的自锁特性可以保证夹持到位后不会因为加工振动出现松脱，T型手柄的力臂长度经过匹配设计，操作人员不需要借助加力杆就能输出足够的夹持力，同时不会因为力臂过长导致夹持力过载压薄壁管材出现变形。侧边设置的快调摆臂结构，可以在更换不同管径管材时快速张开钳口到适配位置，不需要全程转动丝杠调整开口幅度，能有效减少装夹辅助时间，提升批量管材加工的作业效率。整个结构的运动副都做了耐磨衬套设计，丝杠与机架的配合位置、钳口滑动导轨面都预留了润滑脂加注空间，长期高频使用下也不会出现卡滞、磨损晃量过大的问题。钳口组件采用可拆卸式螺栓固定，当齿形出现磨损咬合不足时，只需要松开固定螺栓就能更换新钳口，不需要整体更换工装主体，能降低现场运维的配件成本。机架表面采用喷塑处理，在车间潮湿、多金属粉尘的环境下也能起到较好的防锈作用，适合长期在施工现场、加工车间的复杂环境下使用。从实际使用的适配性来看，这款工装既可以固定在工位上做定点加工作业，也可以搭配便携支架用于户外管线抢修的现场作业，整体结构没有易损的复杂电子元件，纯机械传动的结构可靠性极强，即使在无供电的野外施工现场也能正常使用，完全覆盖管道作业从车间预制到现场安装的全流程装夹需求。
