工厂车间重载牵引式物料转运台车

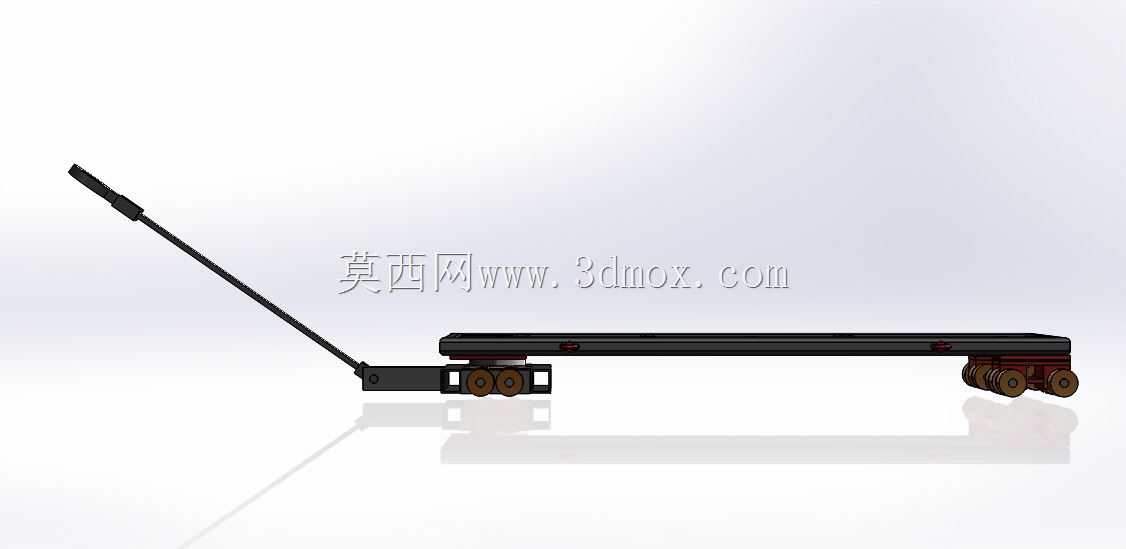

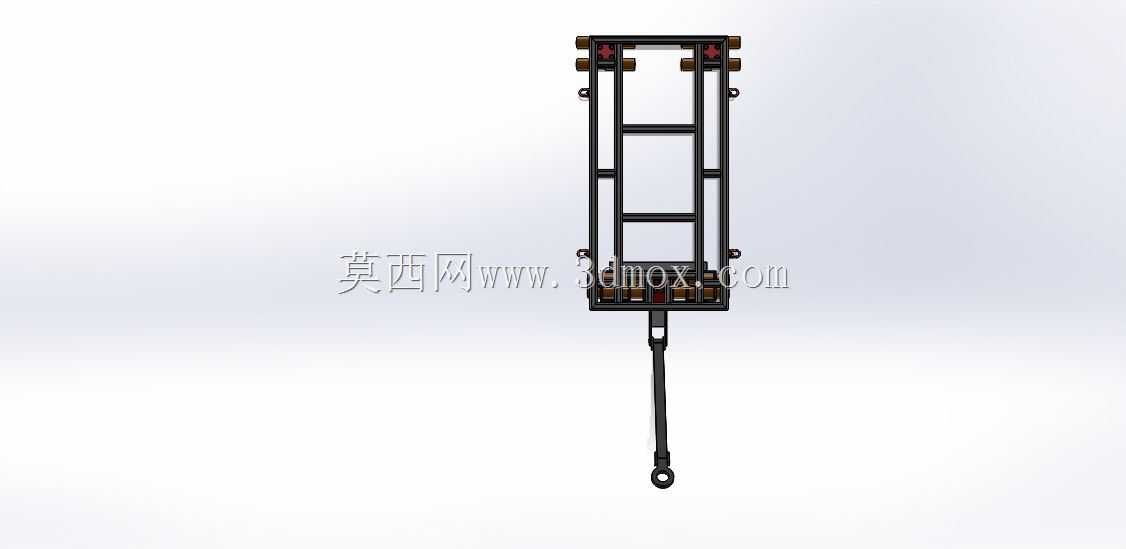

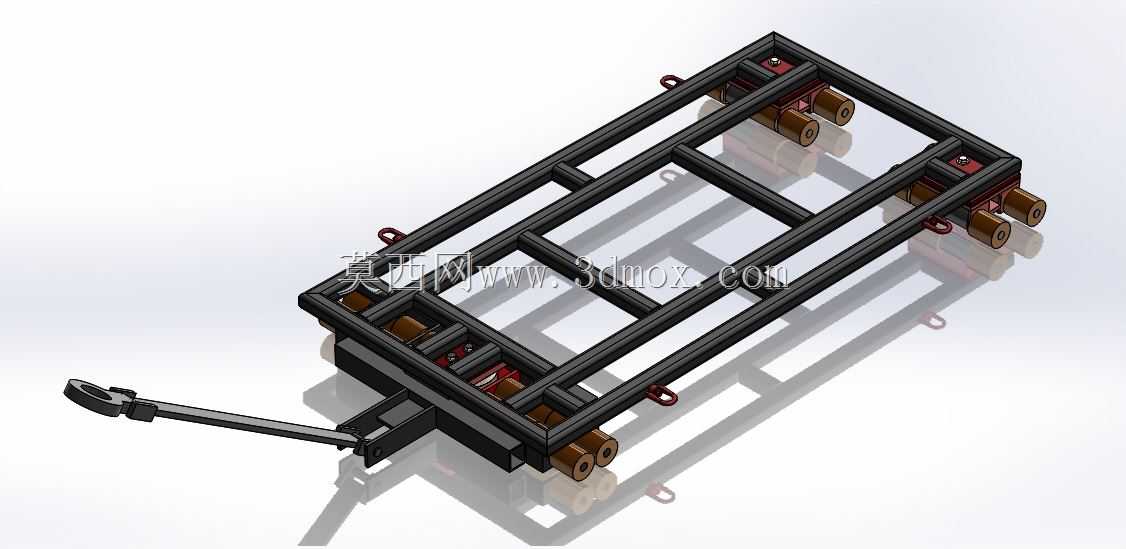

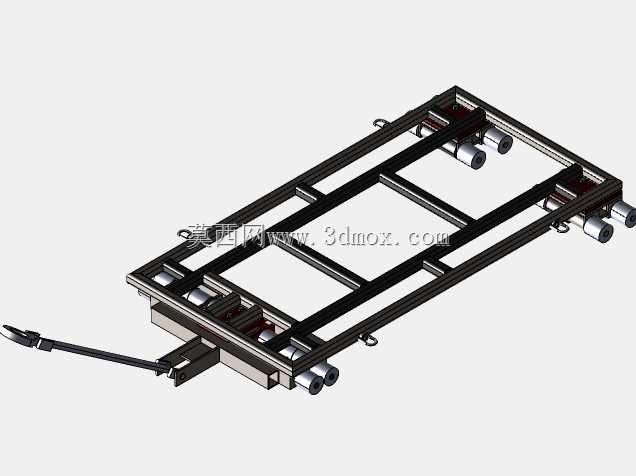

这款重载转运台车主要面向制造车间内部的重型物料周转场景，适配厂区内部短距离的重型工件、工装夹具、整托物料的转运需求，可配合牵引车完成跨工段的物料输送，也可在装配工位旁作为临时重型承载台使用，替代传统的固定工位承载台，适配多品种小批量的柔性生产排布需求。整车采用框架式承载结构设计，主承载梁采用矩形型钢拼接焊接成型，框架内部设置多道横向与纵向加强肋，避免大负载下出现框架挠度变形，框架上预留的多个吊环结构既可以用于台车整体的吊装移位，也可用于捆绑固定所载物料，防止转运过程中物料滑移脱落。行走部分采用多组重载脚轮对称布置，单组脚轮对应框架的承载节点位置，将上部载荷直接传递至轮组，避免框架局部受力过大产生形变，多轮组的排布方式也能降低单轮接地比压，适配厂区常见的环氧地坪、水泥硬化路面，减少对厂区路面的压损，前端设置的牵引连接结构采用铰接式设计，可适配不同规格的厂区牵引车挂钩，牵引杆可在一定角度范围内摆动，适配厂区内部的转弯通道，减少转弯时所需的通道宽度。设计过程中优先考虑了承载冗余量，框架的受力点均做了焊接加强处理，轮组安装位置额外加装了加强垫板，分散轮组安装处的集中应力，避免长期重载使用后安装位出现开裂变形。整车的外形尺寸适配厂区标准通道宽度，整体高度符合人工操作的 ergonomic 要求，所载物料的装卸高度无需额外垫高或俯身操作，框架上表面为平整承载面，可直接放置整托物料，也可根据需求加装定制的工件定位夹具，适配特定工件的定点转运需求。牵引结构处设置了限位结构，避免牵引杆摆动角度过大与车体框架发生碰撞，轮组选用带密封轴承的重载脚轮，日常使用中无需频繁加注润滑脂，降低维护频次，适配车间高负荷的连续使用场景。框架表面做了防锈喷涂处理，可适应车间内存在少量切削液、油污的使用环境，避免长期使用后出现锈蚀影响结构强度，整车无突出的尖锐结构，所有型材端部均做了倒角处理，避免转运过程中剐蹭周边设备或操作人员。
