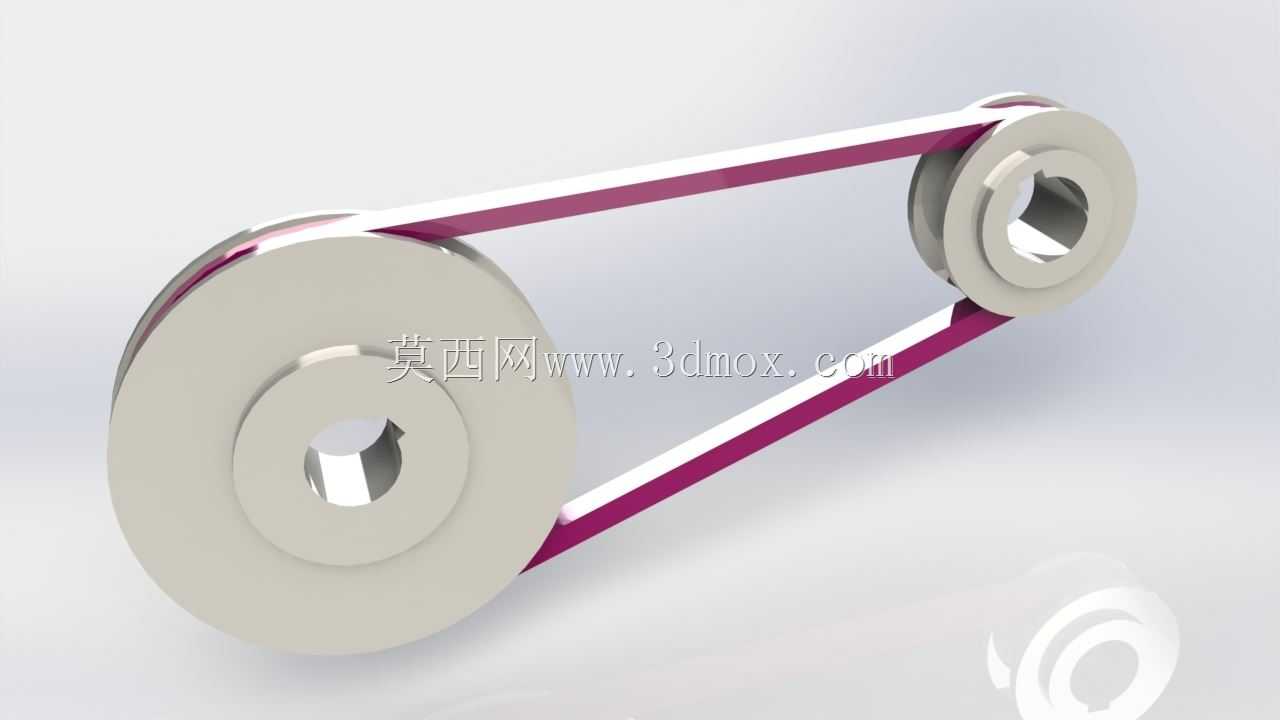

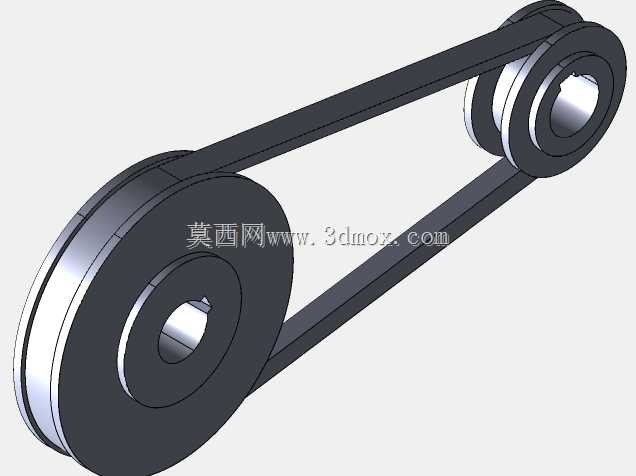

双轮V型带传动结构参数化设计

带传动是机械传动系统中应用极为广泛的挠性传动形式，这套双轮带传动结构，核心适配中小功率的动力传递场景，常见于轻工输送设备、小型机床进给机构、农用小型加工机具、家电动力传输模块中，依靠带与带轮轮槽间的摩擦力实现主动轴到从动轴的动力传递，同时具备缓冲吸振、过载打滑保护核心动力部件的特性，能在两轴中心距较大的布置场景下完成传动需求，相比齿轮传动对安装同轴度、中心距公差的容忍度更高，日常维护更换成本更低。设计这套结构时，首先要明确传动比匹配要求，根据输入转速、输出转速的比值确定两个带轮的基准直径，注意小带轮的基准直径不能低于对应带型的最小许用值，避免带的弯曲应力过大大幅缩短使用寿命；带的长度选型要结合初步确定的中心距计算，同时预留张紧调节的余量，中心距的设计既要保证小带轮的包角不小于120度，避免传动打滑丢转，也要避免中心距过大导致带运行时出现横向颤振，影响传动平稳性。从安装边界来看，两个带轮的轮槽必须处于同一平面内，轴向偏移量需要控制在带轮宽度的2%以内，否则会加剧带的单边磨损，甚至出现运行中脱带的故障；带轮的轴孔设计要匹配所配传动轴的直径、键槽尺寸，保证扭矩传递的可靠性，轮槽的角度、深度要严格适配所选V带的截面尺寸，保证带与轮槽的接触面积足够，避免应力集中在带的局部位置。这套参数化结构可以通过调整带轮直径、中心距、带的截面规格快速适配不同功率、不同传动比的使用需求，设计过程中已经考虑了带的张紧行程预留，安装时可以通过调整电机安装板的位置实现张紧力调节，不需要额外加装张紧轮就能满足常规场景的使用需求，运行时的噪音远低于同功率级别的齿轮传动，适合对传动噪音有一定要求的民用、轻工设备场景。需要注意的是，这类带传动结构不适合高温、有油污腐蚀的环境，带体材质多为橡胶复合材料，接触油污会加速橡胶老化膨胀，高温环境会让带体材料强度快速下降，所以在布置安装位置时要尽量远离热源、油源，必要时加装防护挡板避免杂物卷入带与带轮的啮合间隙。
