重载滑移式横向载荷分摊承载机构

在半导体晶圆搬运、精密光学元件检测、重型工装夹具移位这类对载荷稳定性要求极高的工位中，单组承载滑台往往会面临瞬时过载的工况——比如取放料时偏载带来的横向冲击力、大尺寸工件放置时的重心偏移载荷，这类载荷如果长期作用在单组线性滑台上，会加速导轨滚柱的点蚀磨损，降低重复定位精度，甚至出现滑台卡滞的故障。这套横向载荷分摊机构，就是针对这类工况设计的冗余承载结构。

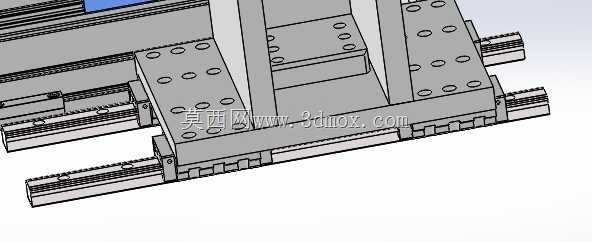

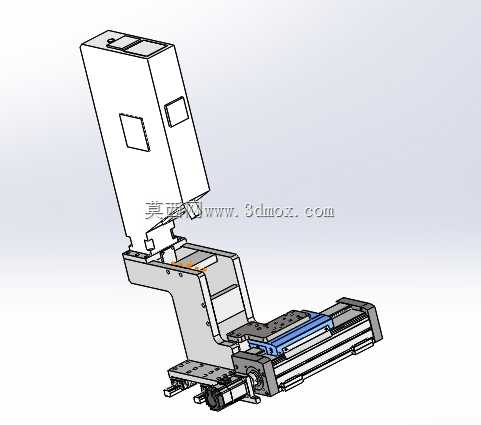

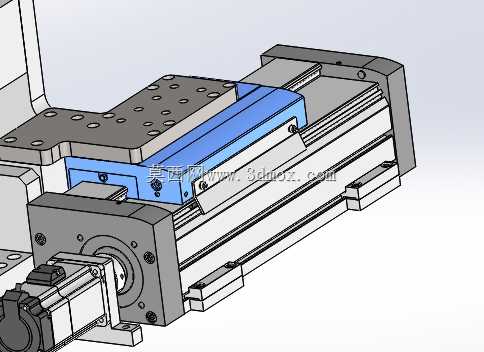

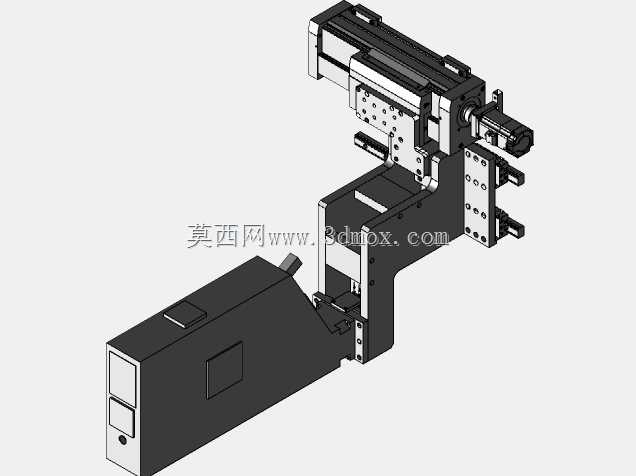

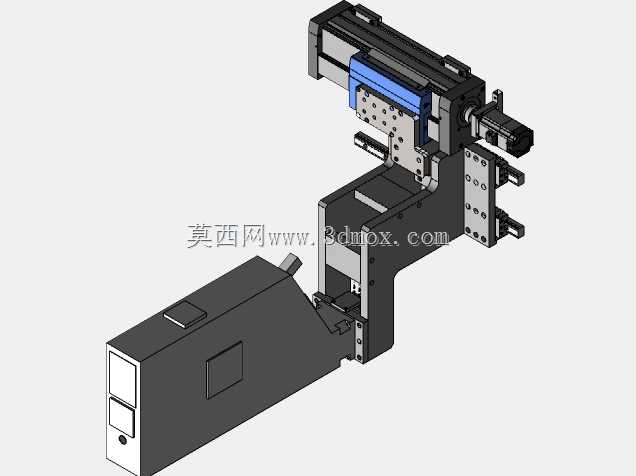

从结构逻辑来看，机构上层为大截面承载模块，作为常规工况下的主承载单元，直接承接上方执行端（比如视觉检测模组、夹取机构）的静载荷与常规动载荷，其底部通过高刚性连接座与下层双轨滑移平台衔接；下层采用平行布置的两组线性导轨副，配套带定位销孔的多孔安装平台，可直接适配不同规格的工装板、工件载具。当上层承载模块检测到载荷超过单组滑台的额定承载阈值时，侧部的辅助滑台组会通过驱动单元推送至承载位，与主承载模块形成多点支撑，将原本集中在单组滑台上的线载荷，通过刚性连接框架分散到多组导轨副上，同时通过滑移调整承载重心位置，将偏载带来的倾覆力矩转化为沿导轨方向的移位载荷，避免局部应力集中。

设计过程中，主承载模块的安装面做了0.02mm/m的平面度处理，保证与上方执行机构的连接刚性；下层滑移平台的行程预留了15%的安全余量，避免极限位置下的硬限位冲击；整体安装边界的基准面统一设置在底部安装板的侧边与底面，方便集成到现有设备的机架上时，可直接通过打表找正基准，无需额外做适配加工。在实际应用中，这套机构可直接集成在精密检测设备的上下料工位、重载搬运机械手的末端移位单元，也可作为独立的承载移位平台，搭配伺服驱动实现不同工位间的载荷平稳转移，解决单组滑台过载带来的精度衰减问题，同时不需要对原有设备的主体框架做大规模改动，适配性较强。

从安装适配角度看，底部安装板预留的安装孔位采用通用的孔距规格，可适配市面上主流的铝型材机架与钢板焊接机架，侧部的驱动单元安装位预留了伺服电机与气缸两种安装接口，可根据实际工位的驱动精度需求灵活选择；承载模块的侧部设置了感应片安装位，可搭配接近开关实现载荷状态的位置检测，配合设备的控制系统完成辅助滑台的自动切入与退出，不需要人工干预即可完成过载工况下的载荷分摊动作。
