大拉力车载电动液压卷扬绞盘结构

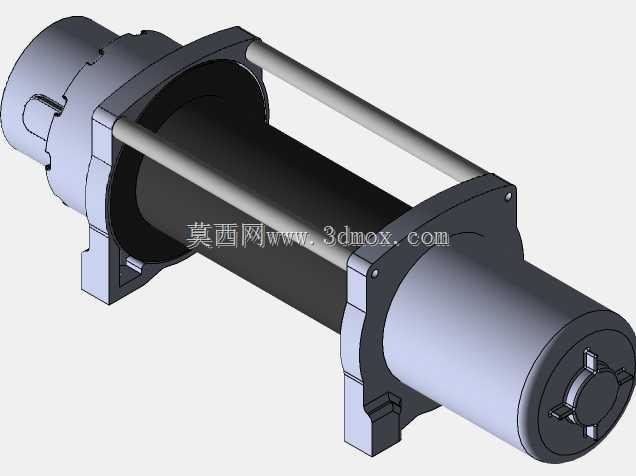

这类6000磅级别的绞车常被配置在越野车辆、工程抢险车、小型作业船舶的甲板区域，也会在户外小型起重作业、林区拖运、道路清障场景中作为核心牵引部件使用，核心作用是通过卷筒缠绕钢丝绳，完成重物拖拽、车辆自救、设备移位这类需要持续大拉力输出的作业，相比手动绞盘，电动液压驱动的结构能大幅降低操作人员的劳动强度，输出拉力更稳定，在负载工况下不会出现倒转溜车的问题。从结构设计来看，该绞盘采用两端支撑的卷筒布局，驱动端集成液压马达与减速机构，另一端设置制动组件，卷筒两侧的支撑脚采用一体化铸造成型后机加工的结构，安装孔位做了沉台设计，能保证安装时螺栓完全沉入座体，不会突出安装面干涉钢丝绳排布。设计过程中首先要确认额定拉力下的卷筒壁厚，避免缠绕钢丝绳时筒身出现径向变形，同时要计算两端支撑轴承的径向载荷，保证在满负载牵引时支撑结构不会出现形变偏移，导致钢丝绳乱绳磨损。卷筒表面做了防滑的粗糙度处理，钢丝绳固定端在卷筒侧壁做了楔形锁止结构，不需要额外焊接固定，更换钢丝绳时只需要拆卸锁止楔块就能完成操作，日常维护效率更高。两侧的拉杆采用高强度圆钢加工，两端通过螺纹与支撑座连接，既可以拉紧两端支撑座抵消卷筒工作时的侧向张力，也能作为钢丝绳排绳的导向边界，避免钢丝绳脱出卷筒侧边。安装边界上，该绞盘的支撑脚采用对称布局，四个安装孔的中心距适配市面上多数越野车型的前杠安装位、工程车辆的附加安装支架，整体轴向长度控制在紧凑区间，不会过多占用车辆前部的安装空间，液压油口的位置设置在驱动端的侧下方，安装后不会与车辆前防撞梁、护板结构产生干涉，制动端的手动释放拨杆做了加长设计，即使绞盘安装在护板内侧，操作人员也能伸手触碰到拨杆，完成离合器的手动脱开操作，方便快速拉出钢丝绳。在功能设计上，内置的制动机构采用常闭式结构，液压系统不建立压力时制动片始终处于锁止状态，只有驱动马达建立油压输出扭矩时，制动片才会同步释放，完全避免了负载状态下停机溜车的风险，减速机构采用行星齿轮组布局，在有限的筒身直径内实现大减速比，保证马达输出的高转速低扭矩能转化为卷筒端的低转速大拉力，满足重载牵引的需求。
