车载及工业用4300kg级拖拽起重绞车结构

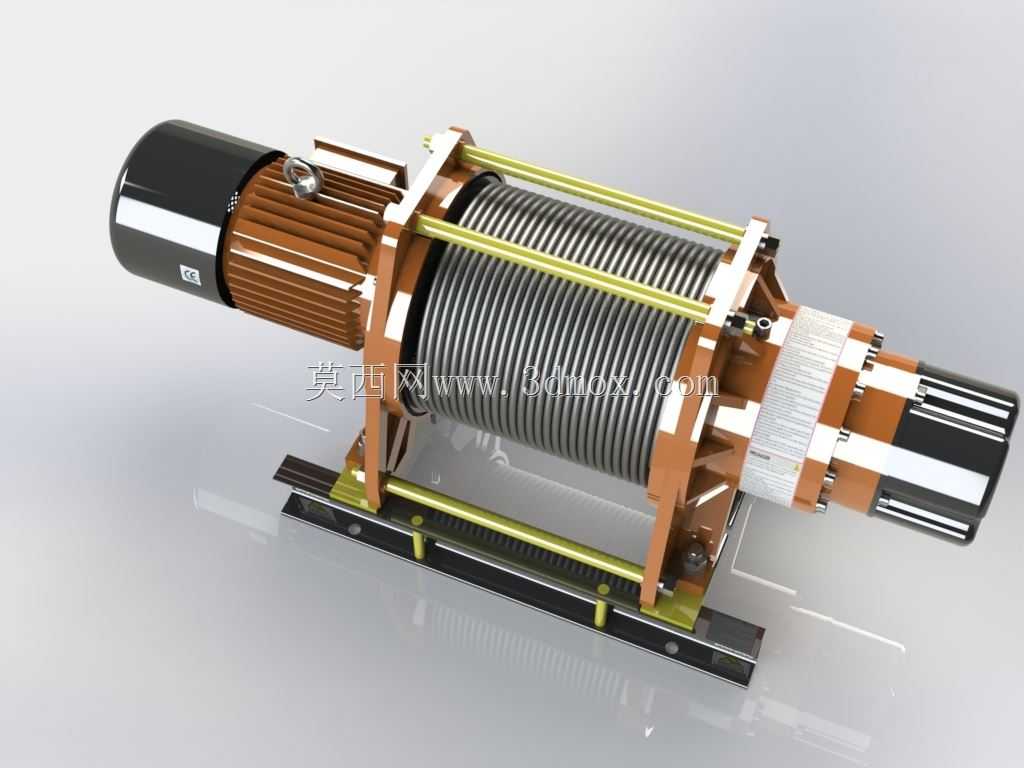

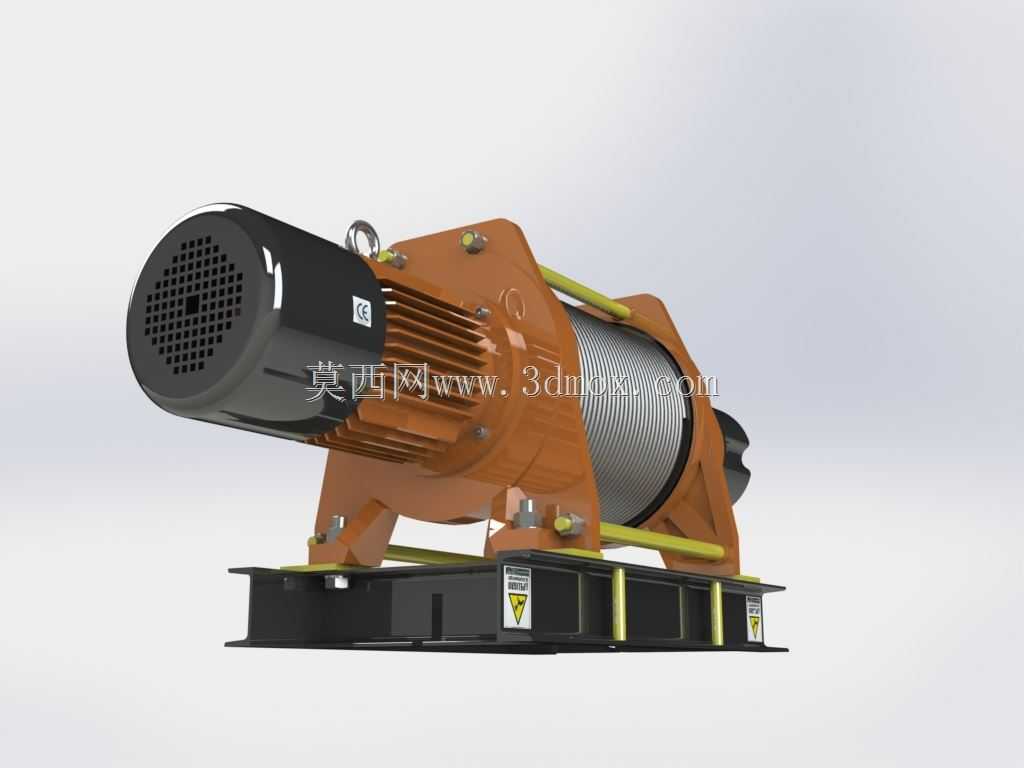

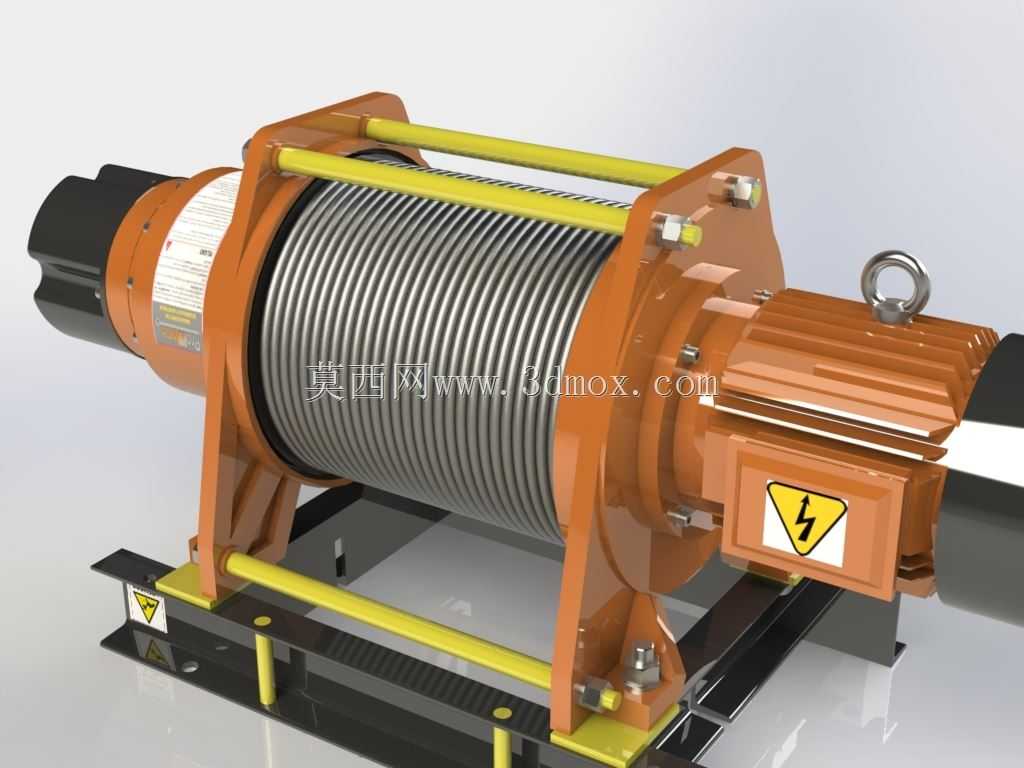

这款拖拽起重设备的三维结构，核心面向车载配套与工业现场重载牵引、起重作业场景，额定承载上限为4300kg，可覆盖多数轻型工程车辆自救、厂区内重型工件移位、户外小型设备吊装就位的实际需求。从结构设计逻辑来看，整体采用集成式布局，将卷筒传动组件、制动机构、安装基座整合为统一模块，既减少了零散部件的安装对接工序，也能在紧凑的安装空间内实现功能集成，适配多数轻型货运车辆的底盘预留安装位，以及工业车间内固定工位的牵引作业点布置。设备的安装基座预留了多组标准螺栓连接孔位，可直接与车载大梁的预装支架、车间地面的预埋钢板完成刚性连接，安装边界充分考虑了不同场景的适配性，无需额外制作复杂的转接工装即可完成部署。卷筒部分采用大容绳量设计，绳槽经过圆弧过渡处理，可避免钢丝绳在多层缠绕时出现挤压磨损，延长索具的实际使用寿命；内置的制动机构采用自锁式结构，当牵引或起重作业达到目标位置后，可自动锁止卷筒转动，防止负载出现溜滑下坠的风险，无需额外配置独立的止退装置。传动链路采用减速增扭的设计思路，将输入扭矩放大后传递至卷筒，即便是配套小功率的驱动源，也能输出足够的牵引力完成重载作业，同时传动部件全部封装在壳体内部，可阻挡户外作业时的泥沙、雨水侵入，也能避免车间内的金属切屑、粉尘进入传动间隙造成部件磨损。在实际应用中，该设备既可以固定在工程救援车辆、农用运输车辆的尾部，作为车辆陷困自救、拖拽其他故障设备的动力输出装置，也可以固定在生产车间的物料周转区、设备检修工位，作为重型零部件吊装移位、设备安装对位的起重牵引部件，作业时可通过配套的导向滑轮改变牵引方向，适配不同角度的作业需求。外形尺寸方面，整体结构在保证卷筒容绳量、传动结构强度的前提下做了紧凑化处理，横向宽度控制在常规车载安装位的允许范围内，纵向突出量不会超出车辆尾部的安全边界，安装后不会影响车辆的正常通行与其他功能使用；壳体外部的棱角全部做了圆弧过渡处理，避免作业过程中人员磕碰造成伤害，同时外露的连接部件均采用防锈材质处理，可适应户外潮湿、多尘的复杂作业环境。
