大吨位履带吊配套路基垫板结构设计

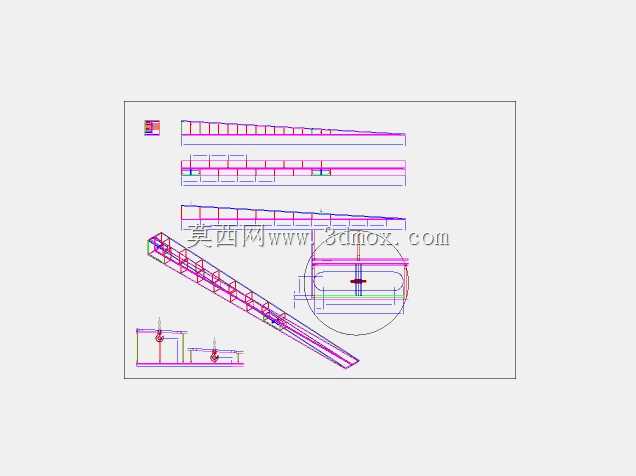

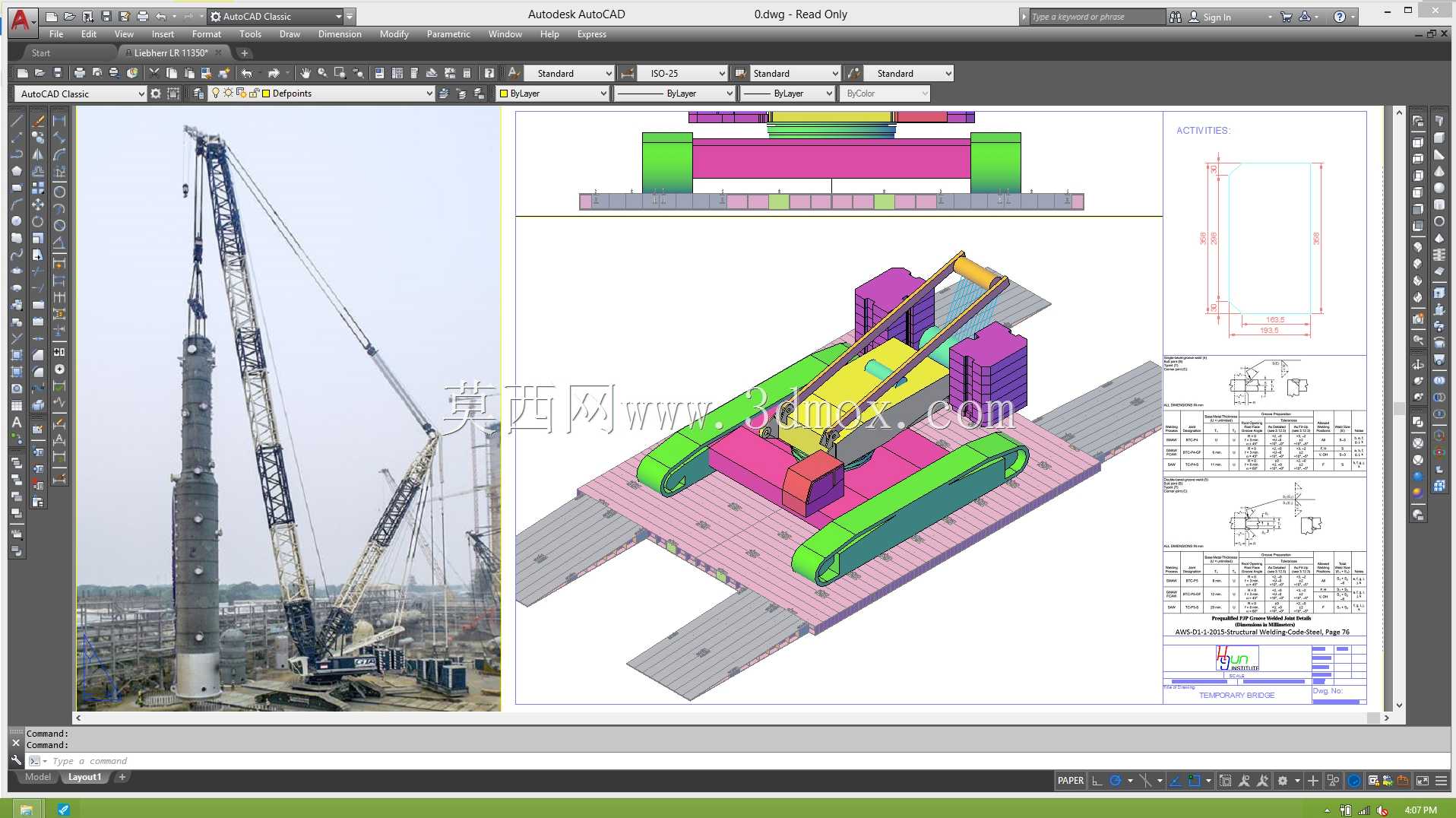

在石化塔器吊装、风电整机安装、大型桥梁构件架设这类重载吊装作业场景里，地面承载力不足始终是困扰现场施工的核心问题，尤其是600吨、1350吨级的大吨位履带起重机，整机接地比压峰值远超普通施工场地的地面承载阈值，一旦出现地面沉降塌陷，极有可能引发整机倾覆的重大安全事故，这套垫板结构正是为解决该类场景的接地载荷分散问题设计。从结构设计逻辑来看，整套垫板采用分块拼接的模块化思路，单块垫板设置有定位嵌合结构，多块拼接后可形成连续的承载平面，既能够匹配履带吊履带的接地长度与宽度，覆盖完整的履带接地区域，也能根据不同场地的承载力情况灵活调整铺设范围，避免单块大尺寸垫板带来的运输、吊装难题。垫板主体采用多层复合承载结构，上层直接接触履带的板面做了防滑纹理处理，可避免履带在回转、带载行走过程中出现滑移，中间层为核心承力结构，通过纵横交错的筋板布局将履带传递的集中载荷均匀扩散到更大的接地面积上，下层板面做了平整度处理，保证与地面的贴合度，避免局部应力集中压溃地面表层。从安装边界来看，整套垫板铺设时需要超出履带两侧边缘一定距离，保证载荷扩散的有效范围，单块垫板之间的拼接间隙控制在合理区间，既避免吊重行走时出现板块错位，也能适应微小的地面不平整带来的板块形变。在实际作业过程中，这套垫板不仅要承受履带吊静止吊重时的垂直载荷，还要承受履带回转、行走时产生的水平剪切力，因此在结构的连接部位做了加强处理，板块边缘设置有吊装孔，方便现场转运与铺设调整。不同于小型起重设备使用的简易垫板，大吨位起重机配套的垫板需要严格核算不同工况下的载荷分布，比如在履带吊超起工况作业时，单侧履带的载荷会出现瞬时峰值，设计时针对该类偏载工况做了局部结构加强，保证垫板在极限载荷下不会出现结构性变形。同时考虑到现场施工的反复周转使用需求，垫板的外露结构做了抗磕碰处理，避免频繁转运、吊装过程中出现结构损伤，延长辅具的使用寿命。在现场布设时，施工人员可根据场地的地勘报告给出的承载力参数，调整垫板的拼接数量与排布方式，在软土地基作业时可在垫板下方额外铺设碎石垫层进一步分散载荷，这套垫板的结构尺寸可适配对应吨位履带吊的全工况接地需求，无需额外定制加工即可满足大部分重载吊装场景的使用要求。
