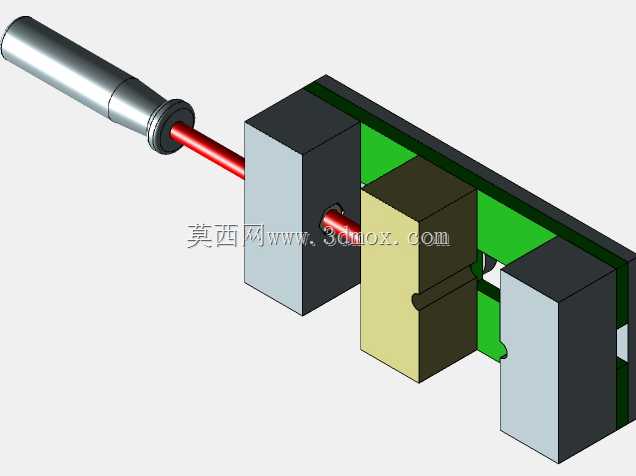

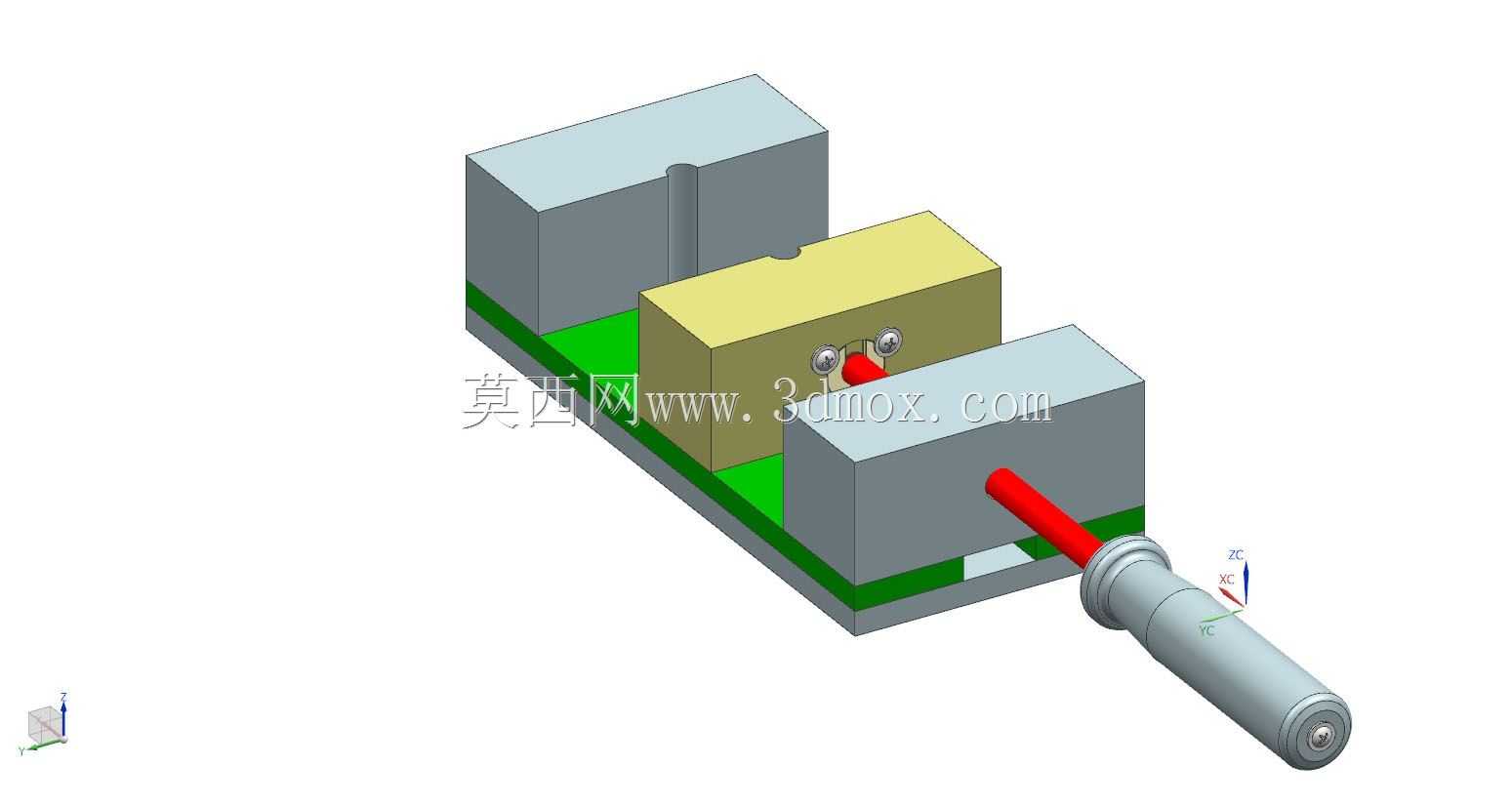

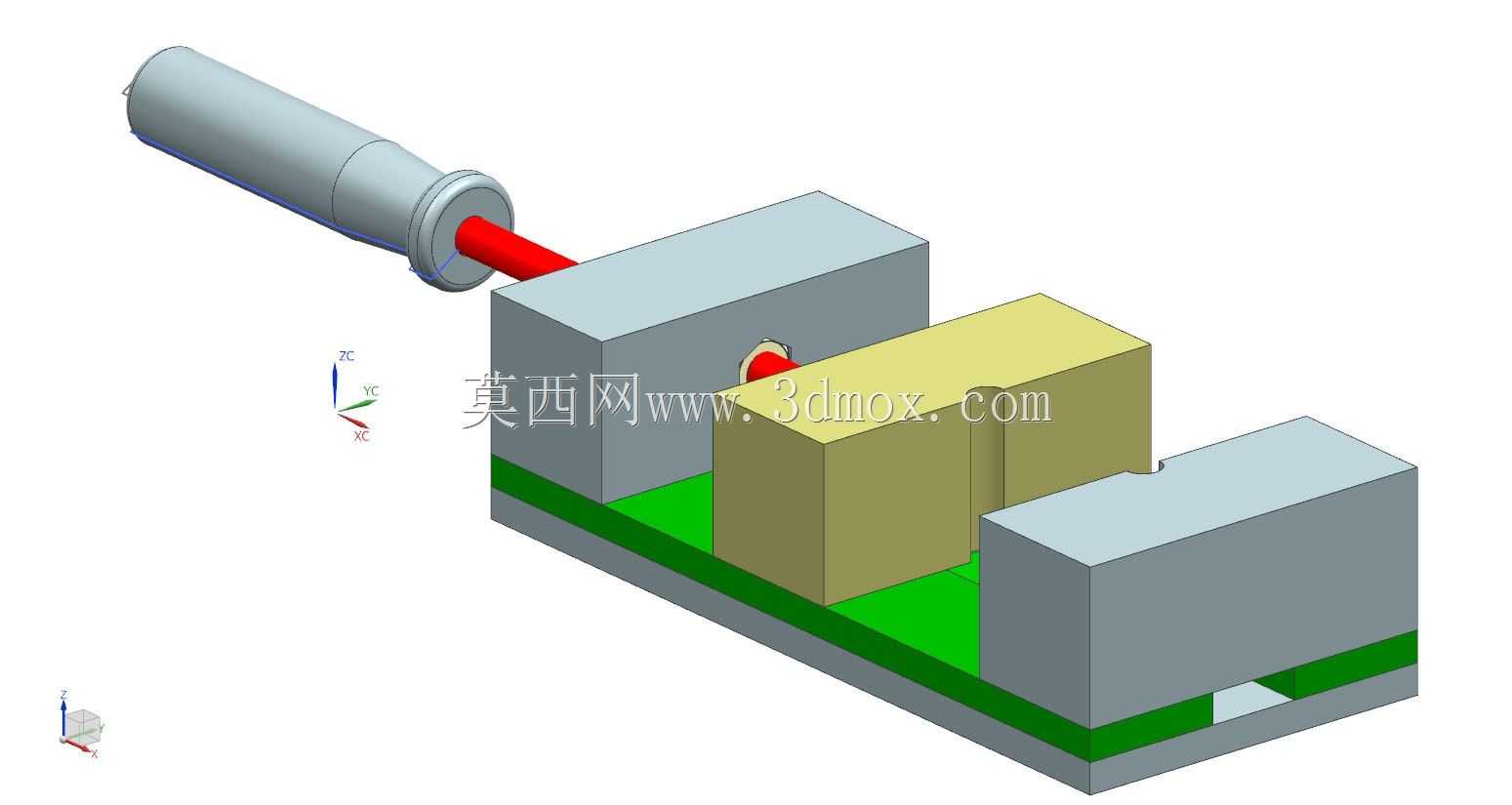

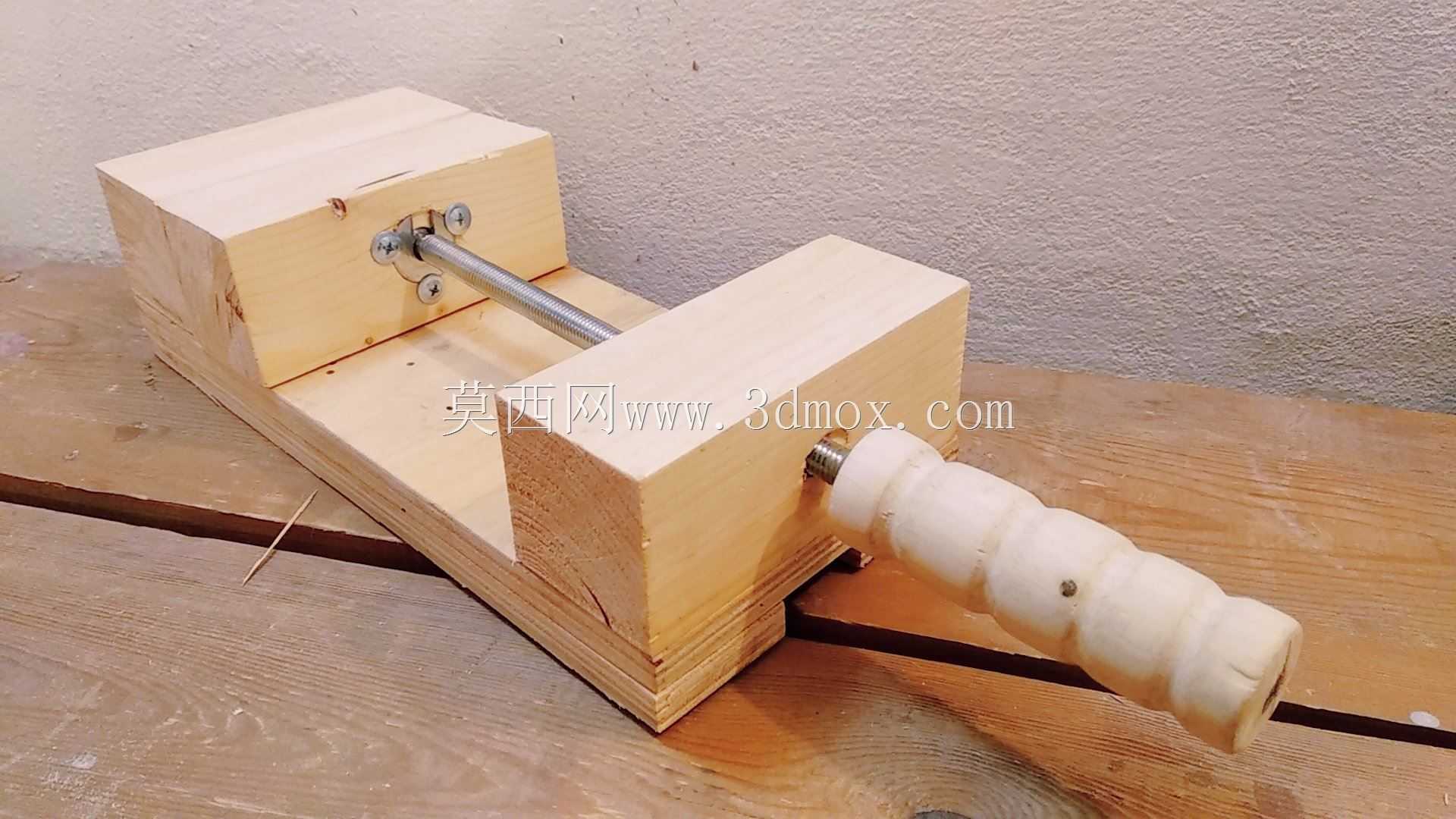

DIY款钻床配套手动夹紧虎钳结构

这款手动夹紧虎钳主要配套台式钻床使用，是钻削加工工位最常用的工件固定工装，日常小型零件钻孔、扩孔、铰孔作业中，能牢牢限制工件自由度，避免钻削过程中工件移位导致的孔位偏差、钻头崩断问题，相比手持工件固定的方式，加工精度和操作安全性都有明显提升。从结构设计来看，整体采用丝杠直推夹紧的经典布局，固定钳身与滑动钳身的配合面做了贴合度优化，钳口夹持面预留了可更换钳口板的安装位，长期使用磨损后只需更换钳口板即可恢复夹持精度，不用整体更换钳体，能降低工装维护成本。底座采用平直安装基准面设计，可直接通过T型螺栓固定在钻床工作台面上，安装时只需找正钳口与钻床主轴的垂直度即可投入使用，不需要复杂的调平步骤。滑动钳身的导向结构采用内嵌式导轨配合，夹紧过程中钳身不会出现翘头、侧偏问题，夹持不同厚度的工件时，钳口始终保持平行，保证工件装夹后待加工面与钻头进给方向垂直。操作端采用加长摇柄设计，手动转动丝杠时能借助力臂放大夹紧力，不需要额外加力杆就能提供足够的夹持力矩，针对小型有色金属件、薄钢板、塑料件的装夹，也不会因为夹紧力过大导致工件变形。整体结构没有复杂的传动零件，日常维护只需定期给丝杠和导向面涂抹润滑脂即可，故障率极低，非常适合小型加工坊、维修工位、DIY加工场景使用。钳身的夹持行程覆盖了常规小型零件的装夹尺寸范围，针对批量小零件加工，还可以在钳口上加装定制的定位挡块，实现工件快速定位装夹，减少重复找正的辅助时间。设计过程中对各部件的受力做了简化校核，丝杠采用梯形螺纹传动，具备一定的自锁性能，钻削过程中受到振动冲击也不会出现钳身松动退夹的问题，固定钳身与底座为一体化结构，刚性足够承受钻削时的轴向进给力，不会因为受力产生结构变形影响加工精度。
