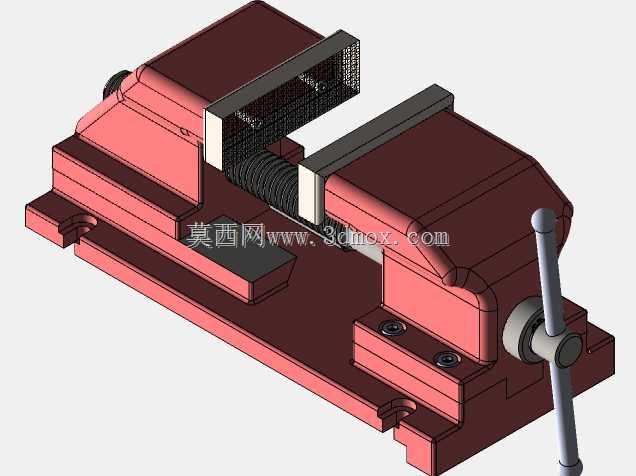

机用固定式台虎钳结构设计方案

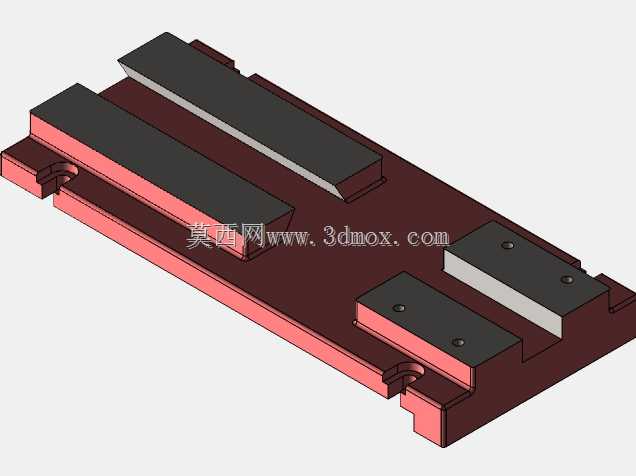

这款机用虎钳的设计，首先要匹配常规金工车间的台钻、铣床、钳工台的安装接口，底座预留的沉头安装孔位，完全适配市面上多数工作台的T型槽间距，安装时无需额外改制转接板，直接用T型螺栓即可完成固定，整体安装边界控制在常规钳工工位的操作范围内，不会占用过多台面空间，操作手柄的回转半径也做了避让设计，转动时不会磕碰台面上的其他量具、工具。

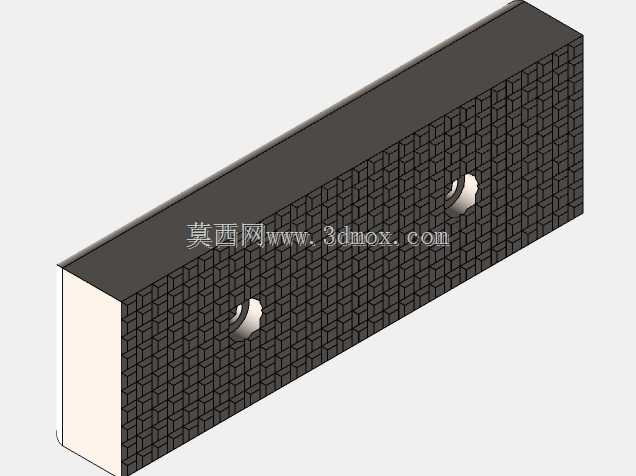

从实际应用场景来看，这类虎钳既可以承担钳工工序里的工件锉削、錾削、划线装夹需求，也可以固定在小型铣床、台钻的工作台上，完成轻负荷的铣削、钻孔工序的工件夹持，活动钳身的行程设计覆盖了常规小型机械加工零件的装夹尺寸范围，钳口部位预留了可更换硬钳口的安装槽，长期使用磨损后只需更换钳口板即可，无需整体报废钳身，能有效降低车间的工装维护成本。

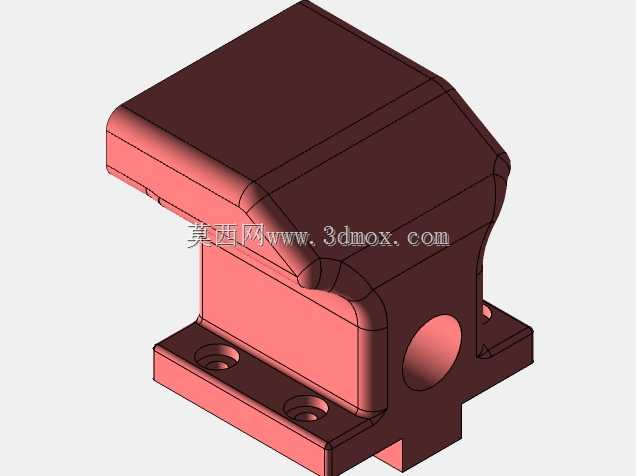

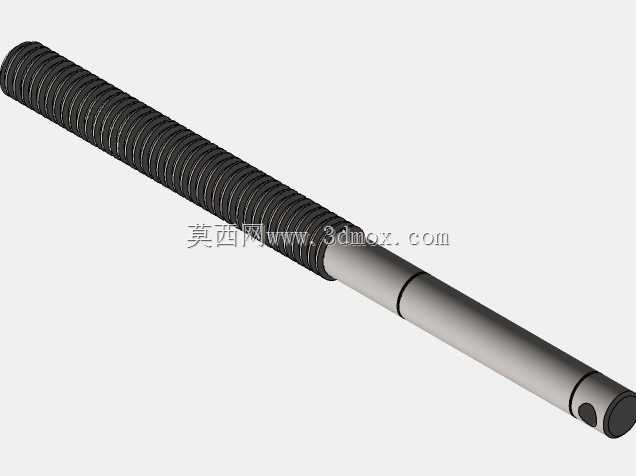

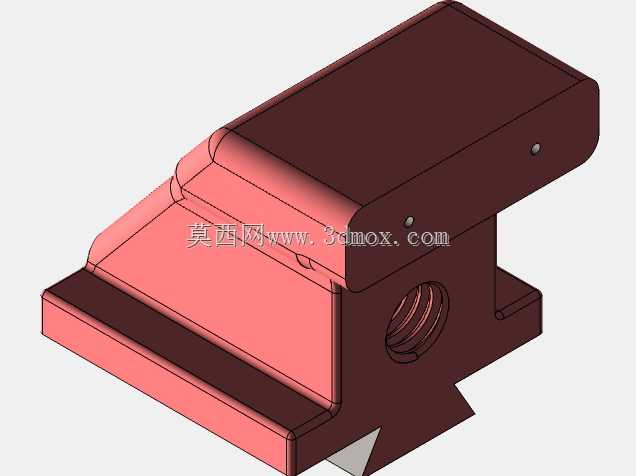

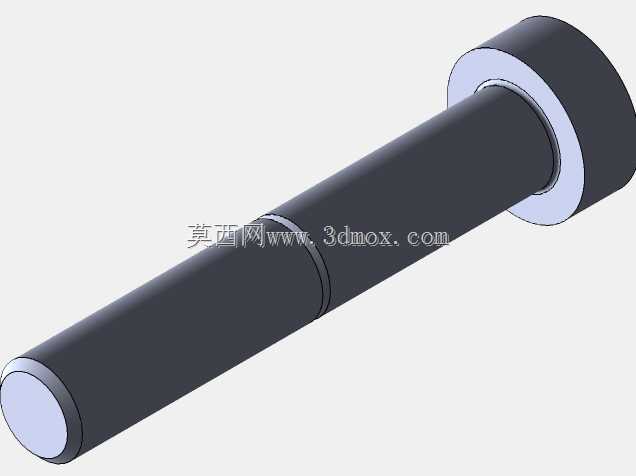

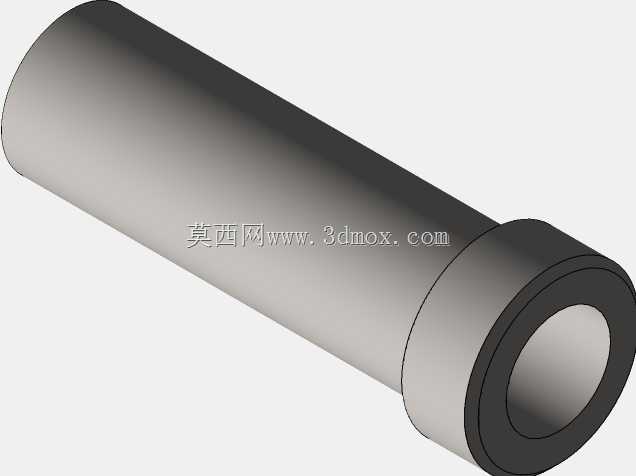

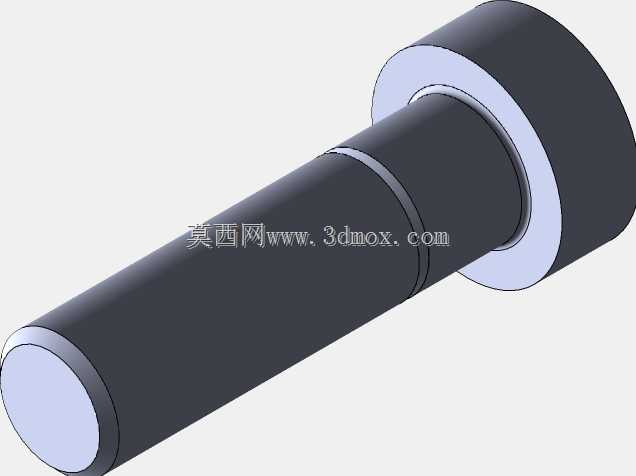

设计过程中，丝杠传动副做了同轴度约束，转动手柄时活动钳身的进给过程平顺无卡滞，钳身导轨面的配合间隙控制在合理范围内，既保证活动钳身滑动顺畅，又能避免装夹工件时出现钳身上翘、夹持偏移的问题。固定钳身与底座采用一体化的铸铁结构构型，保证整体刚性，夹紧工件时不会因为夹持力过大出现钳身变形，丝杠末端的推力轴承结构，能承受较大的轴向夹紧力，即使夹持硬质金属工件，也不会出现丝杠传动副的异常磨损。

钳身的排屑槽设计也做了针对性优化，加工过程中产生的金属切屑可以顺着钳身的斜面滑落，不会堆积在导轨配合面内，日常清理维护时只需用毛刷清扫即可，无需频繁拆解钳身清理导轨缝隙的积屑。活动钳身与固定钳身的钳口面做了平行度公差约束，装夹矩形工件时可以保证夹持面完全贴合，不会出现工件夹斜的问题，对于需要保证平行度的铣削、磨削工序，这种精度设计能有效减少装夹找正的时间，提升工序加工效率。

从结构细节来看，手柄的握持长度符合人工操作的力臂需求，普通操作人员无需借助加力杆，即可提供足够的夹紧力，同时也避免了力臂过长导致夹紧力过载，损坏丝杠或者夹伤工件表面的问题。底座的安装面做了平面度加工处理，固定在工作台面上时不会出现晃动，保证装夹的稳定性。
