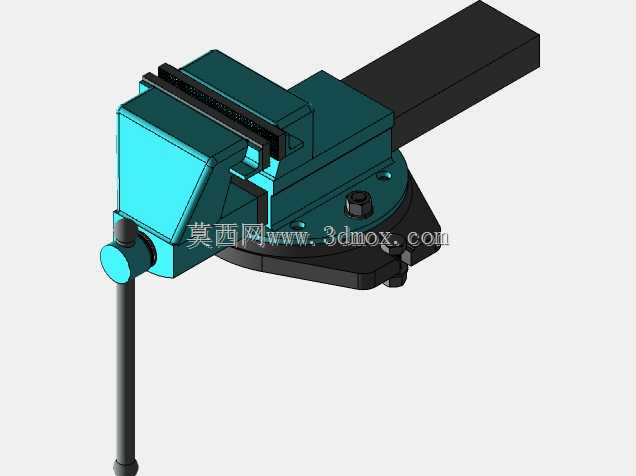

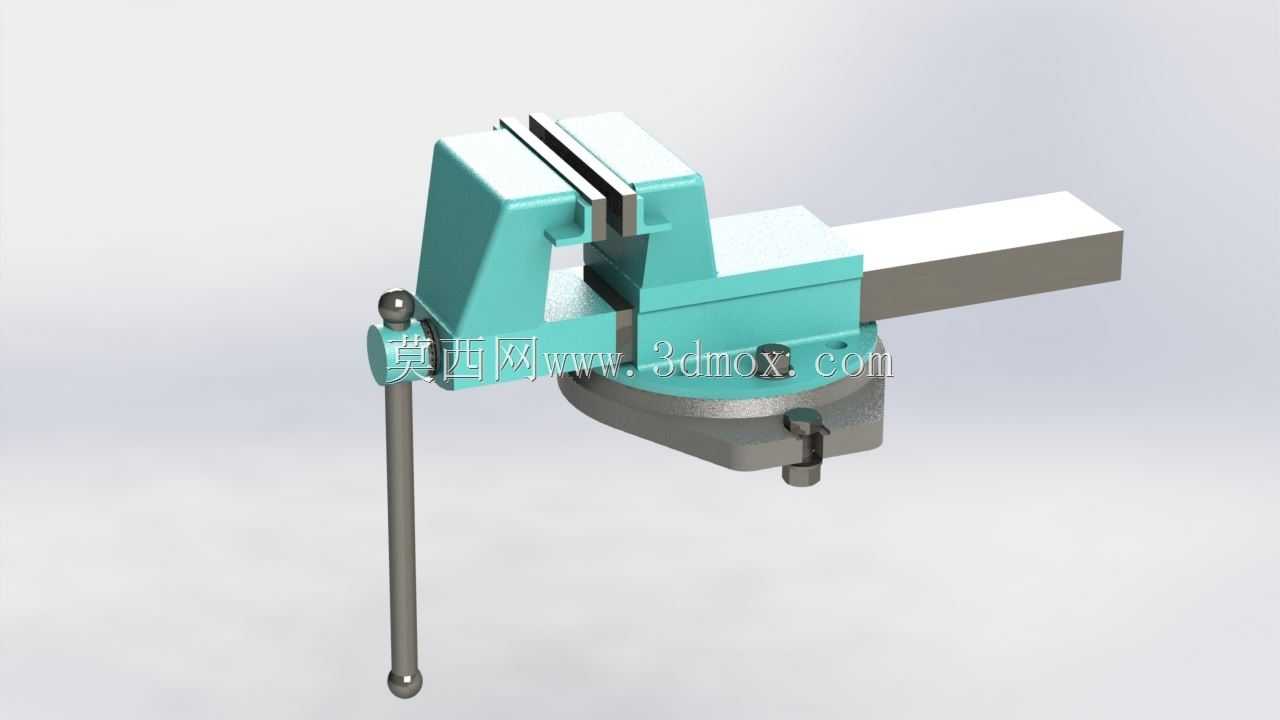

200mm钳口旋转台虎钳结构设计

这款旋转台钳的设计初衷，是解决普通固定式台钳无法灵活调整工件装夹角度的痛点，在机加工车间的钳工工位、小型零件铣削辅助装夹、焊接工位工件定位、装配作业工件固定等场景下都能适配。日常钳工锉削、划线作业中，工人无需反复松开工件调整装夹方位，仅需松开底座锁紧手柄，就能带动钳身连同装夹的工件沿底座转盘做360度水平回转，调整到合适作业角度后重新锁紧即可，能大幅减少重复装夹的辅助时间，降低多次装夹带来的定位误差。

从功能特性来看，双钳口的设计兼顾了不同装夹需求，平钳口可适配规则外形的金属毛坯、半成品零件的装夹，夹持面受力均匀不会夹伤已加工表面；带齿纹的钳口则可用于表面粗糙度要求不高的毛坯件、焊接组件的装夹，夹持摩擦力更大，重负荷作业时工件不易打滑移位。钳身采用整体式铸铁结构设计，在建模阶段就对钳身受力薄弱的导轨衔接处、活动钳身配合段做了壁厚加强处理，保证大夹持力下钳身不会出现形变开裂。丝杠传动副采用梯形螺纹设计，具备自锁特性，夹持工件后不会因为作业振动出现钳口松脱的问题，丝杠端部配置了带防滑滚花的转动手柄，操作时施力方便，无需额外加力杆就能达到足够的夹持力矩。

尺寸参数上，这款台钳的钳口宽度为200mm，最大开口行程可达250mm，能够覆盖绝大多数中小型机械零件的装夹尺寸需求，不管是小型轴类零件、板类焊接件还是异形装配组件，都能找到合适的装夹点位。底座采用带安装孔的法兰式结构设计，安装时可通过螺栓直接固定在钳工工作台、机床辅助工作台的台面上，底座转盘的锁紧机构采用偏心锁紧结构，操作手柄扳动角度小，锁紧可靠，不会因为长期使用出现锁紧间隙过大的问题。建模过程中对活动钳身与固定钳身的配合导轨做了公差配合模拟，保证活动钳身移动时无卡滞、无过大旷量，钳口闭合时上下端面平行度符合工装夹具的精度要求，能够满足普通机加工、装配、焊接作业的装夹精度需求。
