内螺纹连接型杆端关节轴承

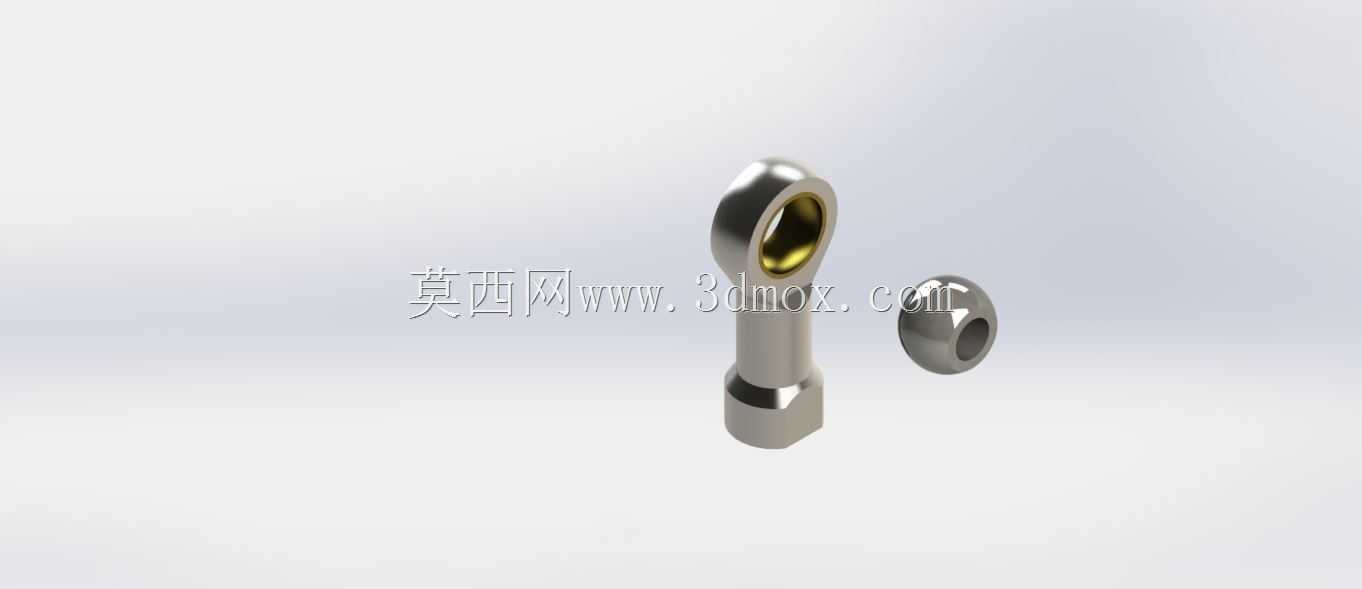

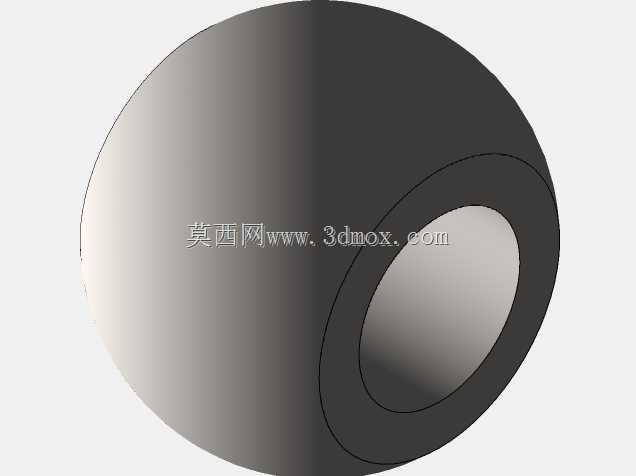

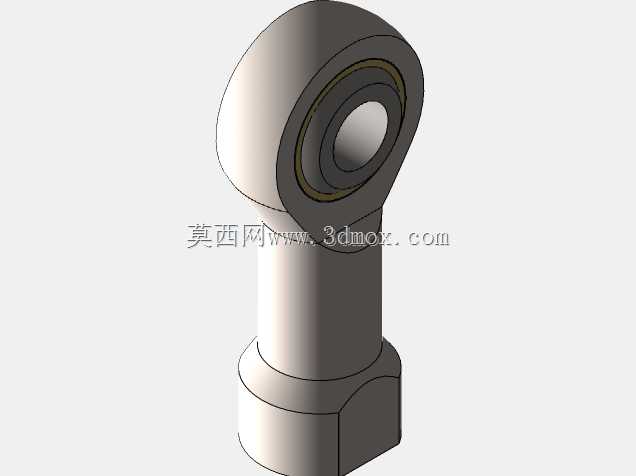

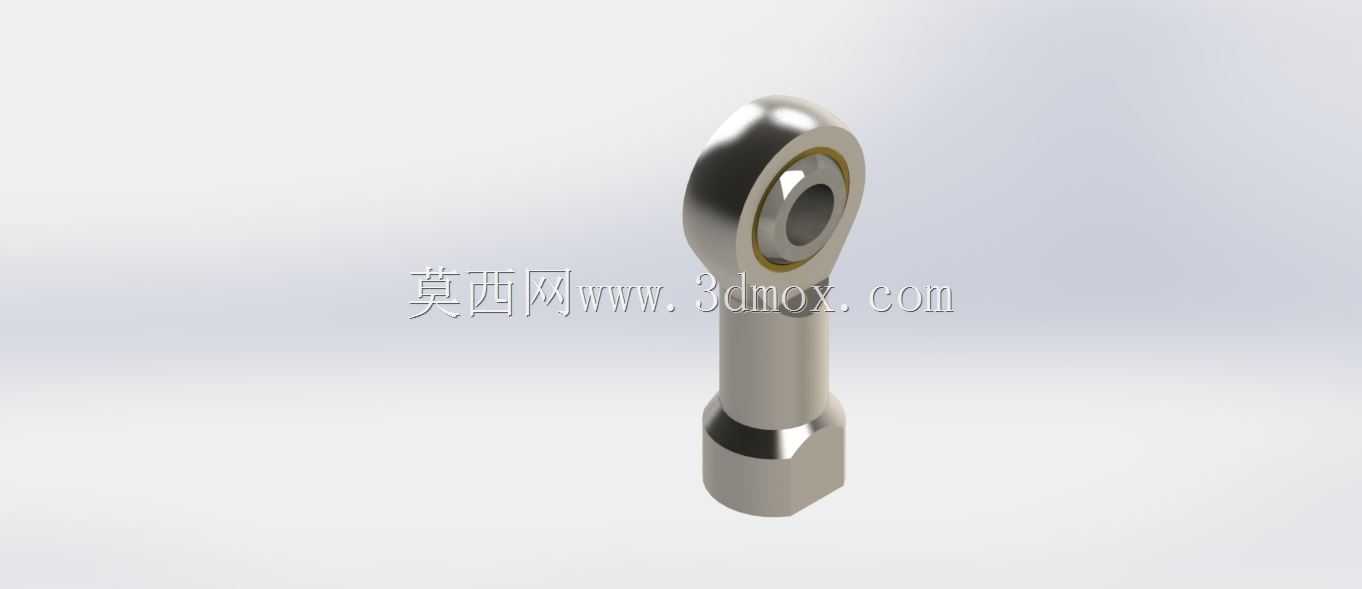

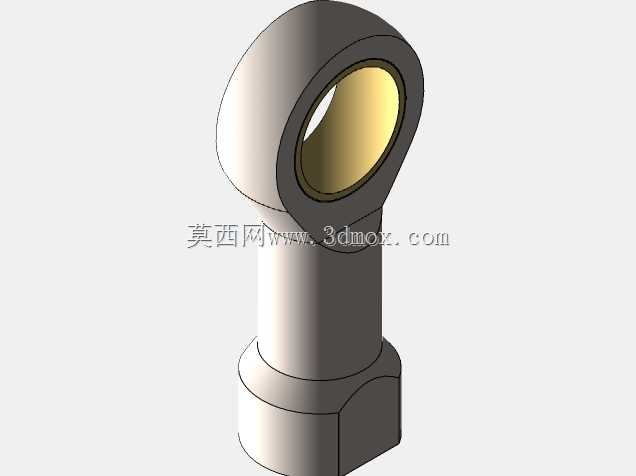

在自动化生产线的连杆传动机构、小型气动执行元件的输出端连接、轻工设备的摆动铰接部位，这类杆端关节轴承是应用频次极高的铰接连接件，核心作用是在存在一定角度偏差的传动副之间传递动力，同时补偿安装过程中产生的同轴度误差，避免刚性连接带来的应力集中问题。从结构设计来看，这款杆端采用杆体内置球头衬套的组合结构，球头外圈带有减摩衬层，能够在径向承载的同时，实现小角度的万向摆动，适配多方向的偏载工况。杆体下端采用内螺纹连接形式，安装时可直接与对应规格的螺纹杆件旋合，不需要额外配置连接接头，能有效缩减装配环节的零件数量，缩小机构整体的安装空间。尺寸边界上，这款杆端的铰接孔径为6mm，配套球头直径同样为6mm，适配直径6mm的连接销轴，内螺纹规格与杆体直径匹配常规小型传动机构的设计参数，安装时需要注意预留足够的摆动空间，避免杆体摆动过程中与周边结构件发生干涉。设计过程中，球头与杆体的配合间隙经过严格控制，既保证铰接转动的灵活性，不会出现卡滞问题，又能控制径向窜动间隙在合理范围，避免传动过程中产生过大的回程误差，影响机构的传动精度。材质搭配上，杆体主体采用钢材加工，保证足够的结构强度与抗冲击性能，球头接触的衬套部位采用黄铜材质，利用铜质材料的自润滑特性，减少铰接转动过程中的磨损，延长零件的使用寿命，同时降低日常维护的润滑频次，适合在不便频繁加注润滑脂的紧凑安装场景使用。这类杆端关节轴承在实际选型时，需要重点核算额定径向载荷是否满足传动需求，同时确认摆动角度范围是否覆盖机构的实际运动行程，避免超出许用角度范围造成衬套异常磨损。建模过程中，需要重点还原球头与杆体内腔的配合关系，内螺纹的牙型参数要符合对应标准，杆体端部的扳手夹持面尺寸要符合通用紧固件的设计规范，保证虚拟装配时能够与配套零件实现无干涉配合，为后续的机构运动仿真提供准确的模型基础。
