无人机用外转子无刷直流动力组件结构

　　这款外转子结构的无刷直流动力组件，核心应用场景覆盖多旋翼航拍无人机、小型穿越机、轻载航模飞行器的动力输出单元，也可适配小型低速旋转实验台、桌面级精密旋转载具的动力源选型参考。从实际用途来看，该组件承担电能到旋转机械能的转换职能，通过配套电调输出的三相交变电流驱动内部绕组产生旋转磁场，带动外转子总成连同端部安装的螺旋桨同步旋转，为载体提供持续稳定的升力或推力输出，是小型低空飞行器动力系统里的核心执行部件。

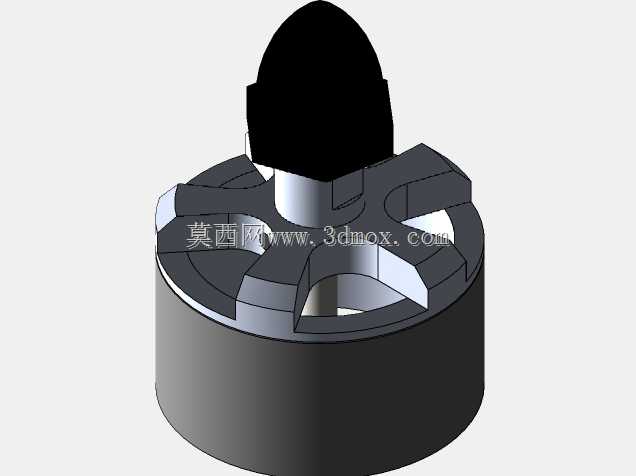

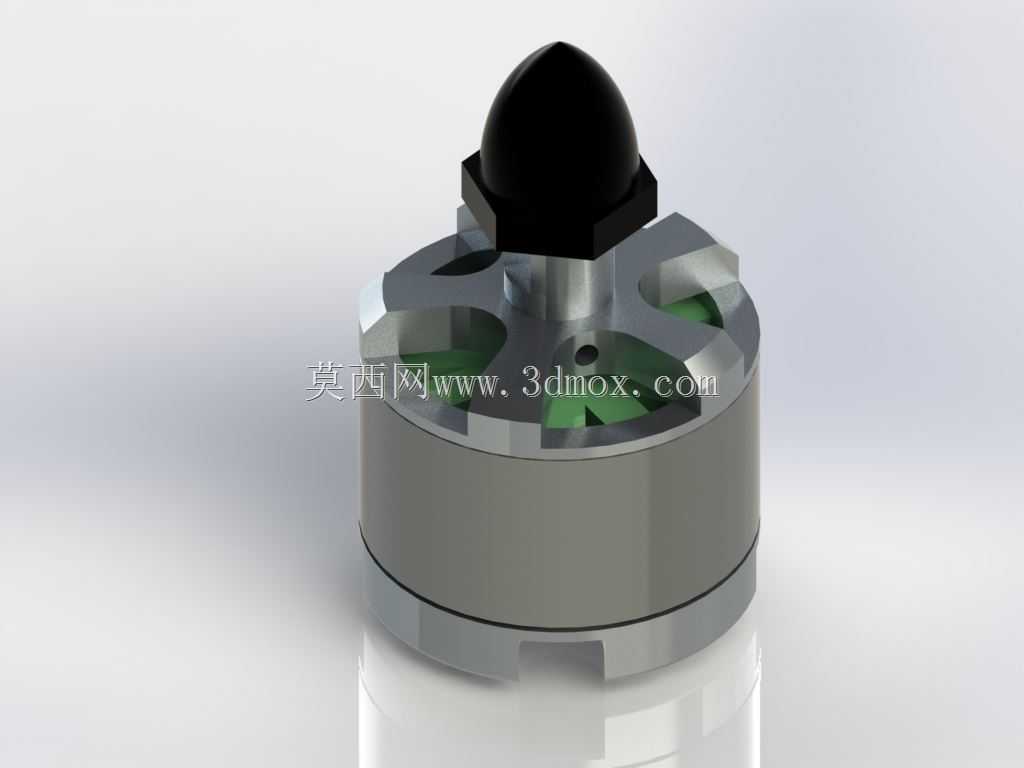

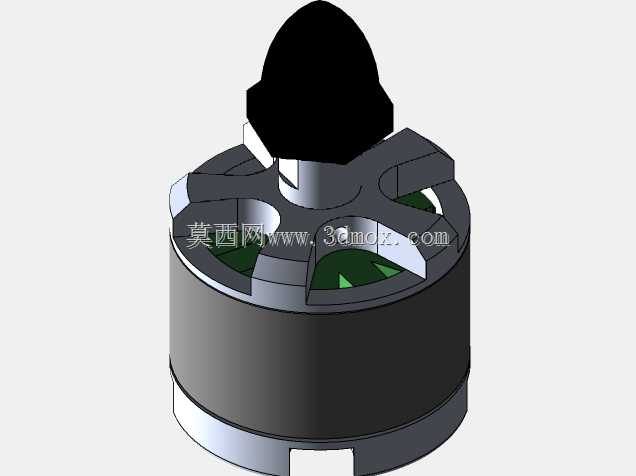

　　从功能特性上拆解，该结构采用外转子布局设计，相比同规格内转子无刷动力单元，外转子结构的转动惯量更大，带桨运行时的转速稳定性更强，扭矩输出特性更适配螺旋桨这类大直径低转速负载的驱动需求；转子外壳采用一体化金属壳体结构，既作为磁钢的安装载体，也承担旋转过程中的散热职能，运行时绕组产生的热量可通过定子铁芯传导至安装底座，配合旋转外壳带动的周边空气流动实现被动风冷，无需额外加装散热结构即可满足持续工况下的温度控制要求。端部的锥形整流结构采用快拆式卡接设计，既可以降低桨座位置的空气紊流阻力，也能对桨叶安装位置形成轴向定位，避免螺旋桨高速旋转时出现轴向窜动。

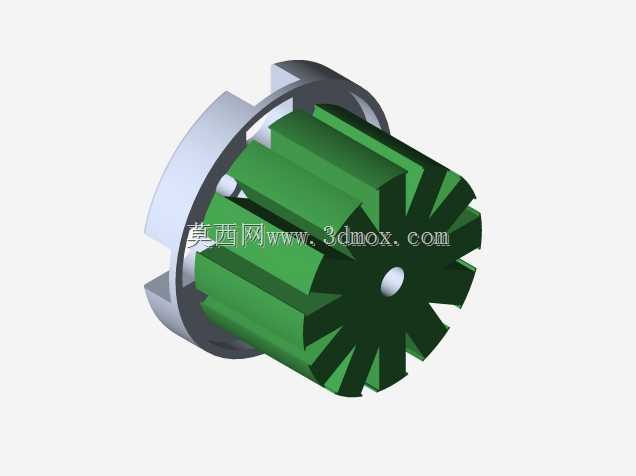

　　设计思路层面，该结构优先考虑了装机适配性与维护便捷性：定子底座预留了标准的周向安装孔位，孔位间距匹配主流多旋翼无人机的机臂端部安装尺寸，安装时无需额外定制转接件即可直接固定在标准规格的碳纤或铝合金机臂上；绕组嵌线位置做了绝缘隔离槽设计，避免漆包线在长期振动工况下与定子铁芯摩擦出现绝缘层破损；磁钢采用表贴式固定方案，在磁钢与转子外壳之间预留了胶接槽，装配时填充结构胶即可实现磁钢的可靠固定，同时在转子端部设计了限位挡边，防止极端工况下磁钢受离心力作用脱出。

　　外形尺寸与安装边界方面，该动力组件的定子底座直径适配30mm级标准安装位，整体轴向高度控制在合理范围内，安装时需注意在底座与机臂接触面预留0.2mm左右的减震胶垫安装间隙，避免电机运行时的高频振动直接传导至机身影响飞控传感器的采样精度；转子旋转部分的最大外径需与配套螺旋桨的桨毂内径匹配，端部整流罩的锥形结构最高点需低于螺旋桨旋转平面至少3mm，避免桨叶形变时与整流罩发生剐蹭；出线位置预留了三相线的走线槽，安装时线材需沿机臂内部走线，避免线材外露被旋转的桨叶打到。

　　从结构细节来看，转子与定子之间的配合间隙控制在0.15mm-0.2mm之间，既保证旋转过程中不会出现定转子擦碰，也能尽可能缩小气隙宽度提升磁能利用率；内部轴承采用双轴承支撑布局，上下两个轴承分别承担径向载荷与轴向拉力，抵消螺旋桨旋转时产生的轴向拉力与动不平衡带来的径向载荷，延长动力单元的无故障运行时长。整个结构的零件拆分逻辑清晰，定子总成、转子总成、桨座、整流罩均可独立拆卸更换，日常维护时仅需替换磨损或损坏的单个零件即可，无需整体更换动力单元，能够有效降低使用过程中的维护成本。在做整机结构适配时，还需注意该动力单元的重量分布，旋转部分的重量占比超过整体重量的六成，动平衡调校时需连同桨座与整流罩一同做平衡处理，避免高速旋转时产生过大的振动量。
