立式手动快速压紧拨动夹结构设计

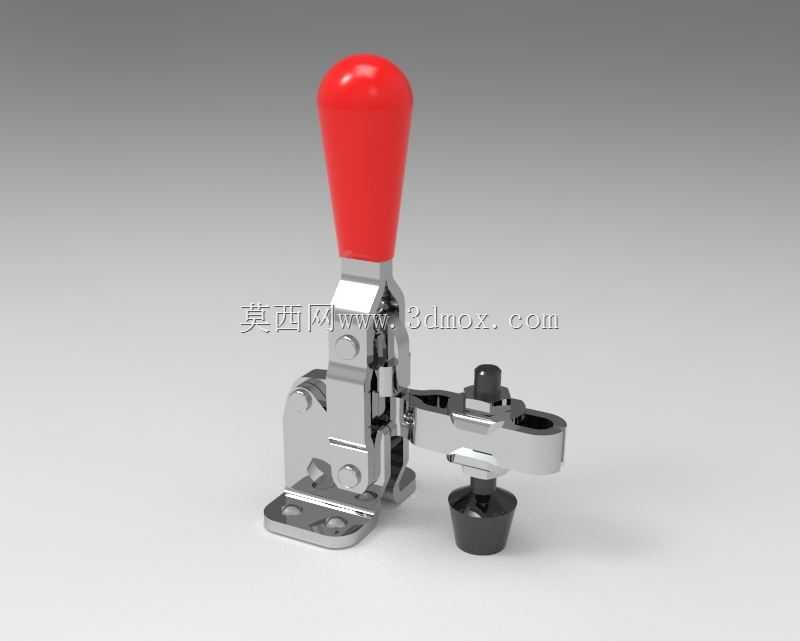

这款立式手动拨动夹属于肘节式快速压紧机构，在工装夹具领域应用十分广泛，常见于非标自动化生产线的工件定位工位、焊接工装的工件压紧环节、装配线的零件固定工序，以及小型五金加工的装夹场景，相比传统螺栓压紧方式，操作效率可提升数倍，单次压紧与释放动作仅需扳动操作杆即可完成，无需反复拧动紧固件。从结构设计逻辑来看，该夹具利用连杆机构的死点原理实现压紧锁止，当操作杆扳至压紧位置时，连杆传动结构越过力学死点，此时即便压紧端受到工件的反向作用力，机构也不会自行松脱，锁止可靠性完全依靠机械结构本身实现，无需额外增加锁止销等辅助零件。操作端采用红色绝缘握套，一方面增大手部接触摩擦力，避免操作时打滑，另一方面也能在金属工装环境中形成明显视觉标识，提醒操作人员注意夹具活动范围，防止误碰夹手。压紧端配置可调式橡胶压头，可根据被压工件的实际高度调整压头伸出长度，适配不同厚度的工件装夹需求，橡胶材质的压头接触面还能避免刚性接触刮伤工件表面，对于表面质量要求较高的钣金件、注塑件装夹场景十分友好。底座采用双安装孔设计，安装孔位间距符合通用快速夹钳的安装尺寸规范，可直接通过螺栓固定在工装板、焊接平台或者设备工作台面上，安装边界清晰，不需要额外设计复杂的转接安装座，替换现有同规格夹钳时可直接对位安装，无需重新打孔调整。整体主体结构采用金属材质冲压与铆接组合成型，活动铰接点的配合间隙控制合理，既保证扳动过程顺畅无卡滞，又不会因间隙过大导致压紧位置出现偏移，长期重复使用后铰接点的磨损量极小，压紧力保持稳定。在实际选型应用中，这类拨动夹常根据所需压紧力大小、压头行程范围、安装空间尺寸匹配对应规格，这款立式结构的夹钳相比卧式夹钳，操作时的施力方向垂直于安装面，在工装布局空间紧张的场景下更节省水平方向的安装空间，适合排布在工件侧边空间有限的工装台面上。夹钳的活动行程设计兼顾了工件取放的便利性，压头抬起后的高度足够操作人员顺利取放工件，不需要额外预留过大的操作空间，压紧状态下的压头与底座支撑面平行，保证压紧力垂直作用在工件表面，不会出现侧向分力导致工件移位的情况。
