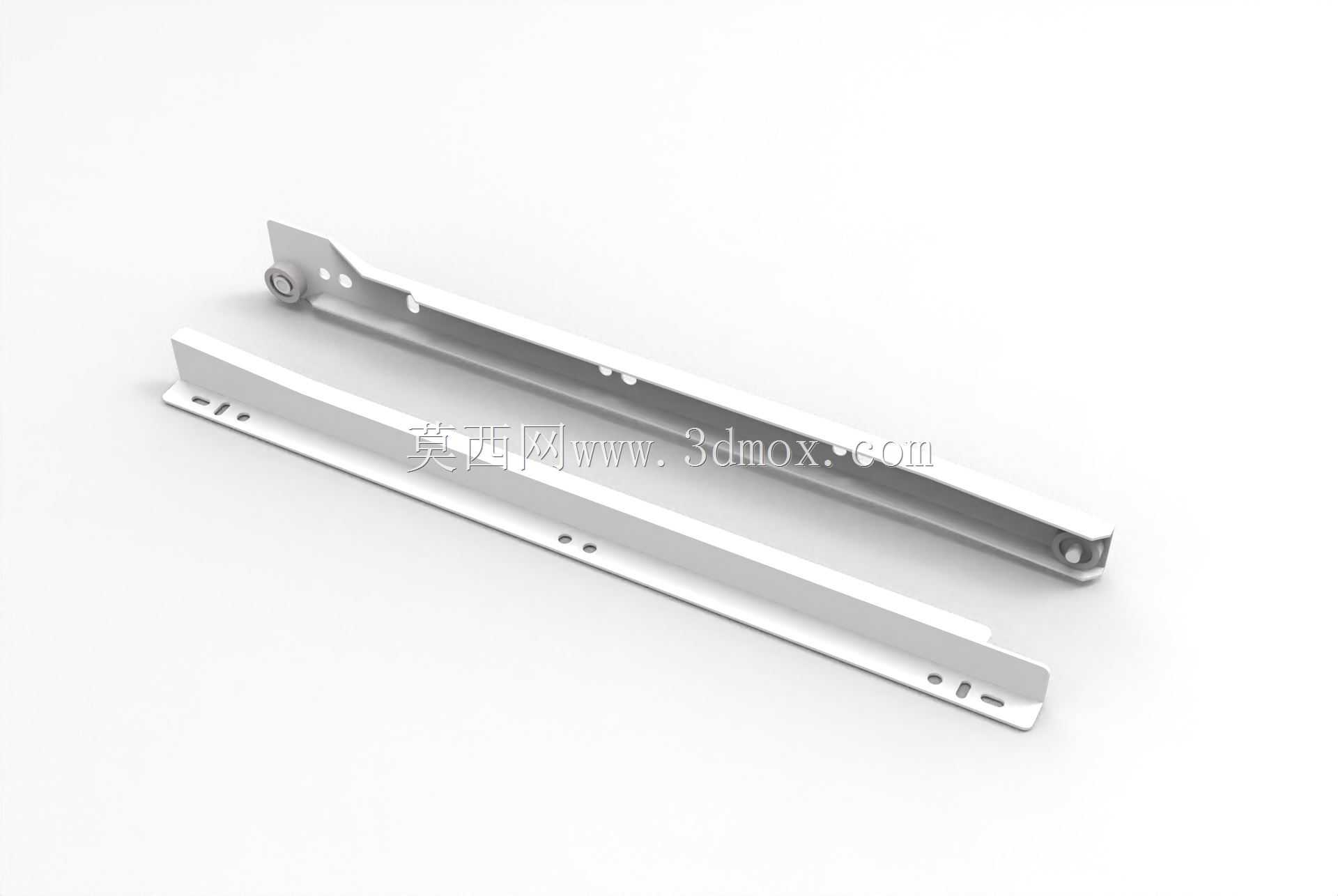

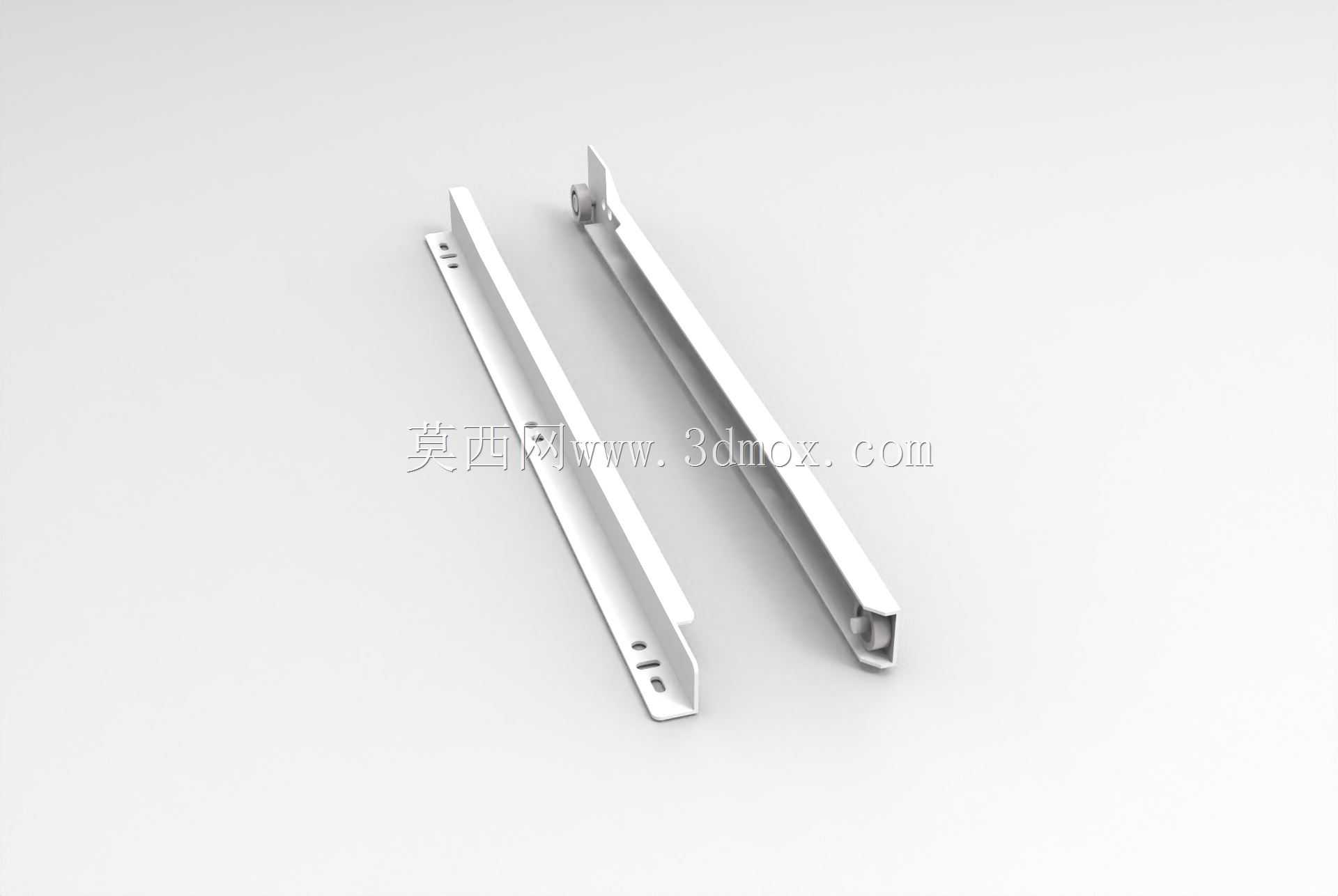

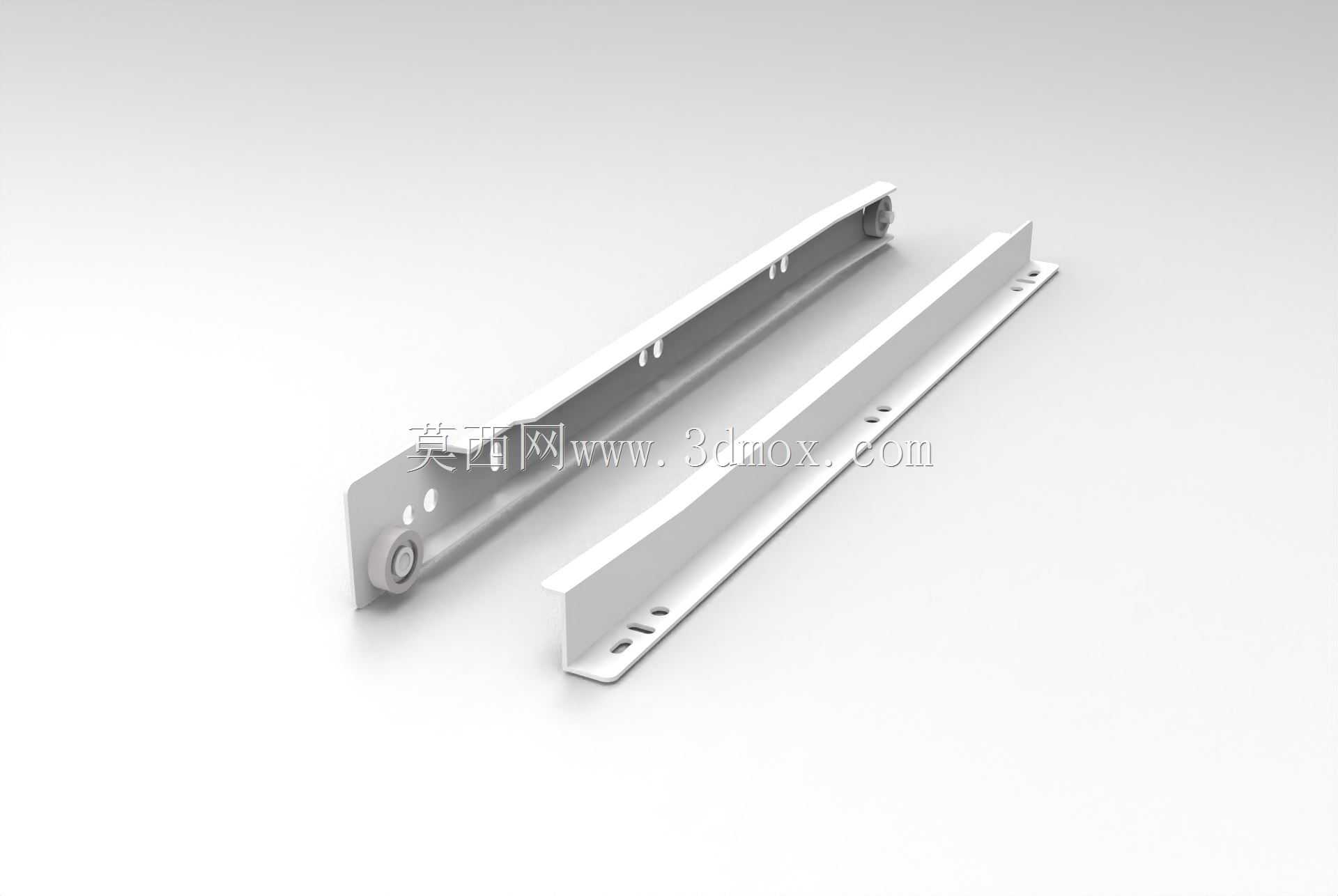

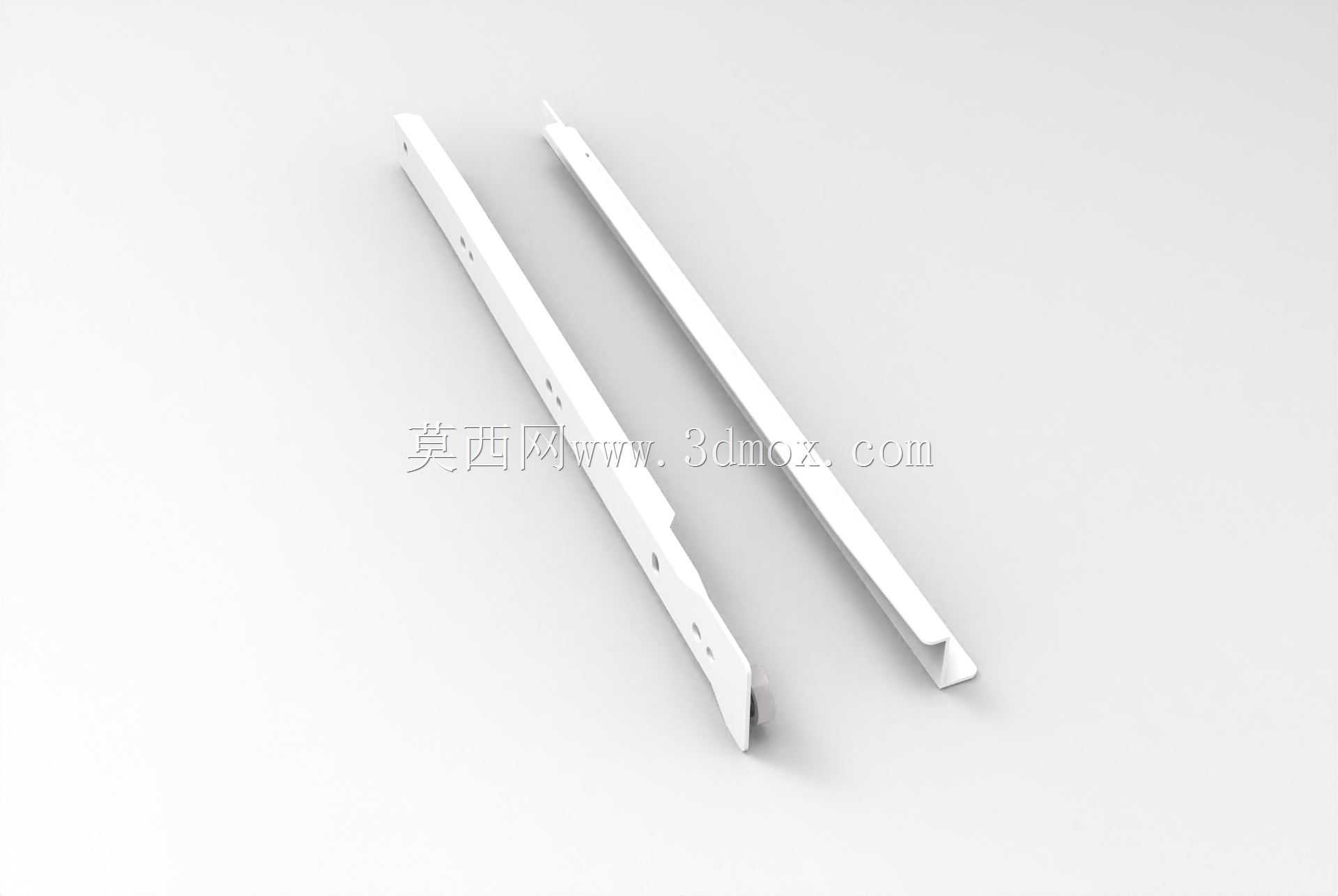

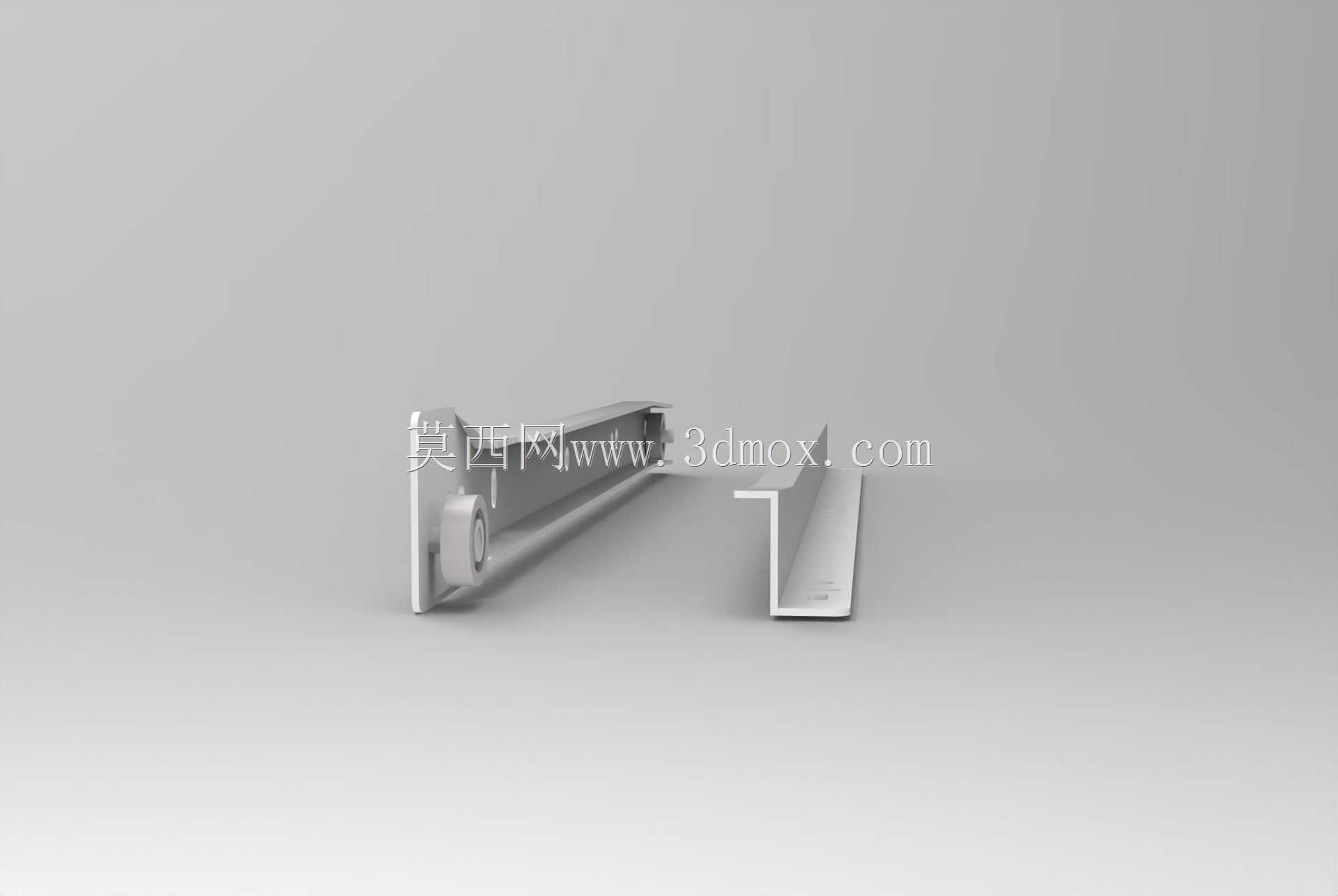

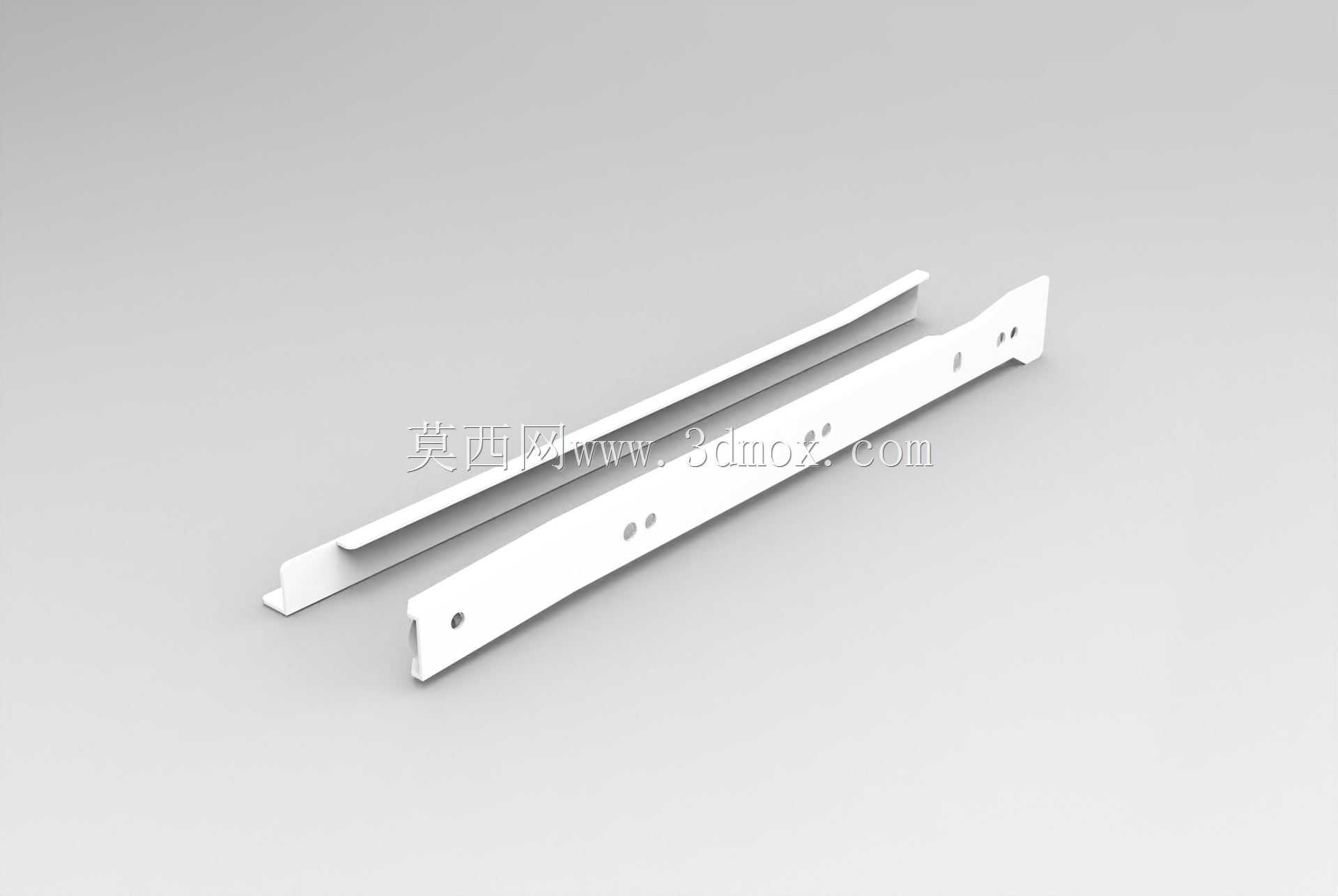

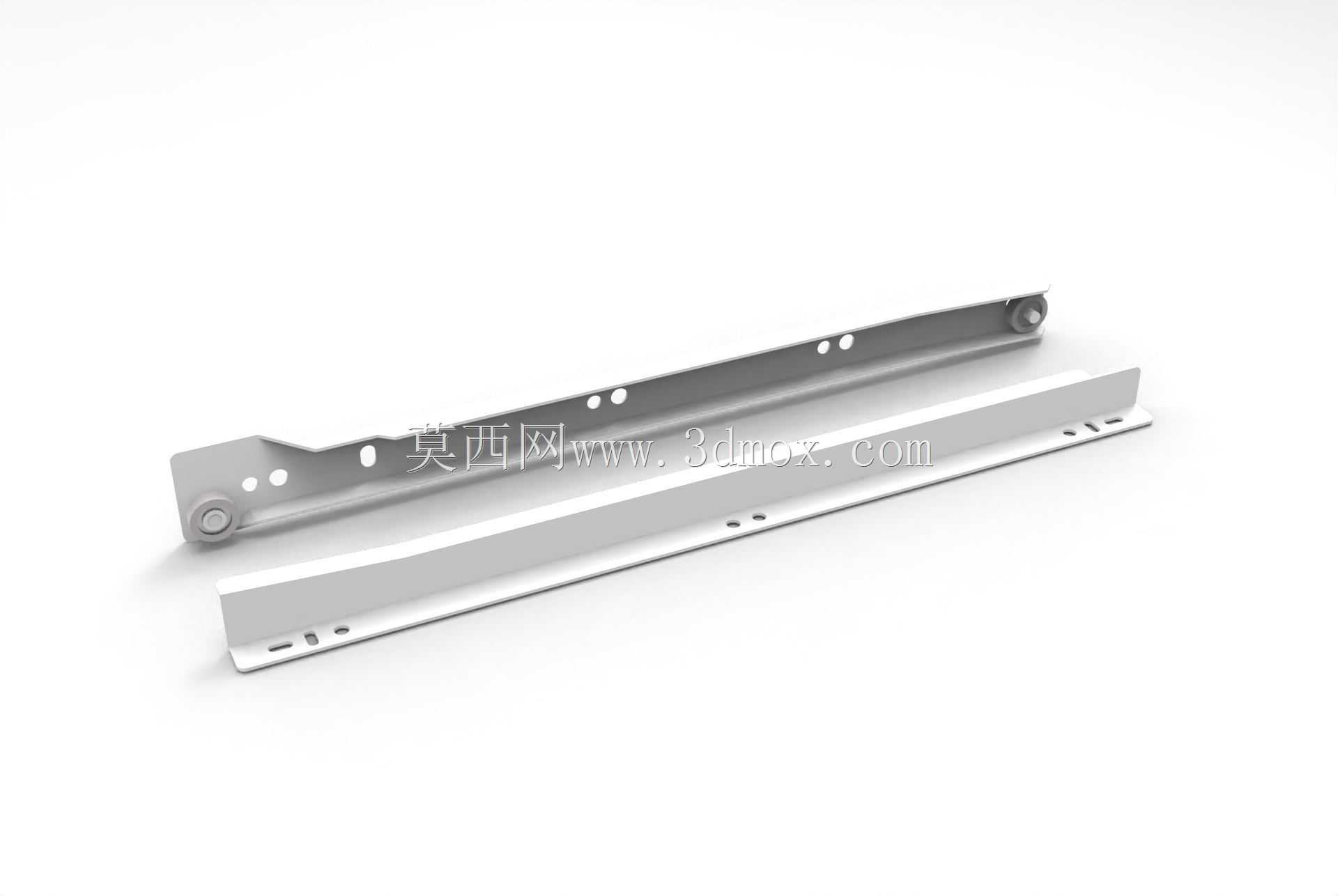

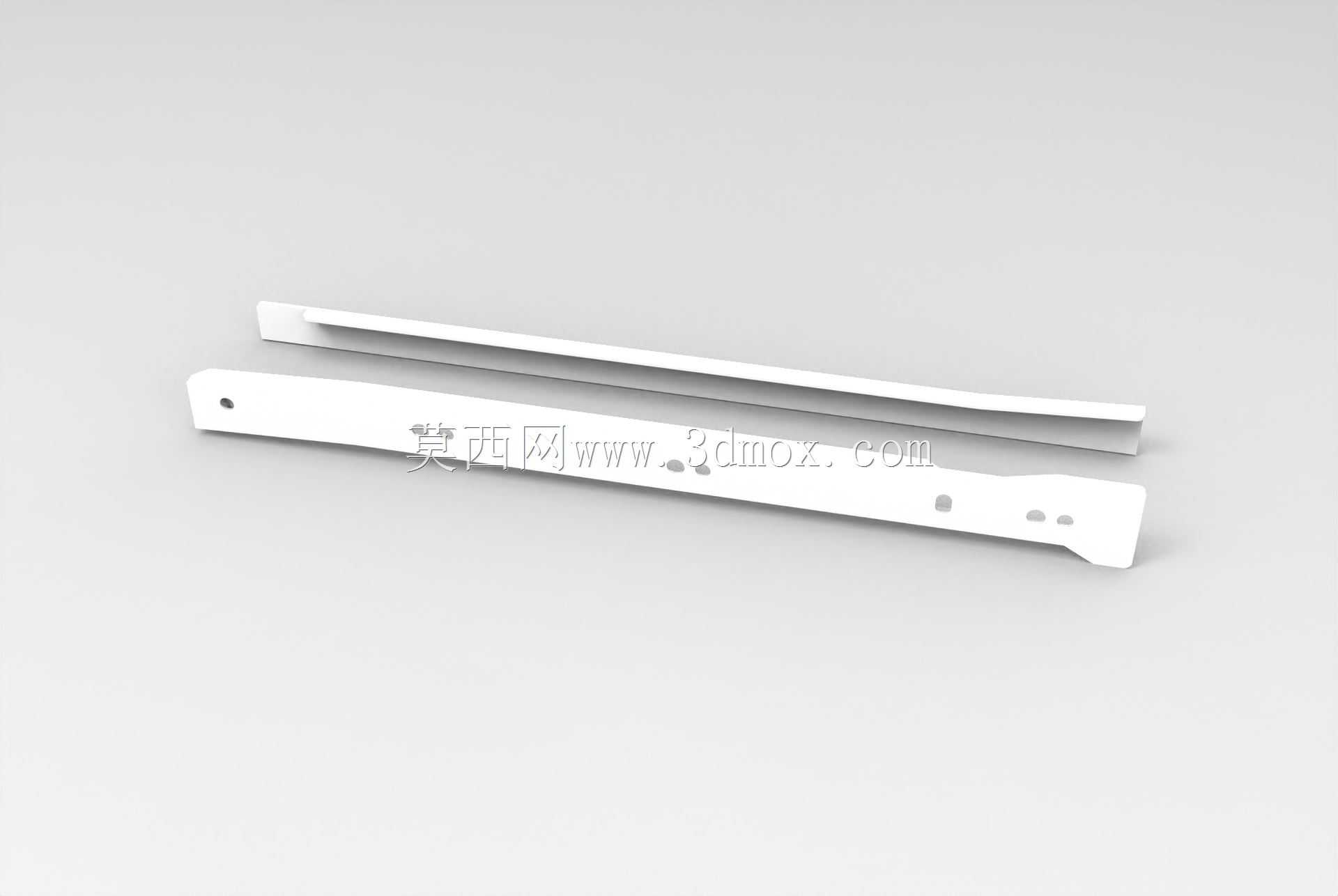

家具侧装二节式抽屉滑动导轨结构

日常家具柜体的抽屉开合顺畅度，核心取决于配套滑动导轨的结构设计合理性，这类侧装式二节导轨是民用家具、办公柜类产品中应用最广泛的滑动支撑部件，承担抽屉承重、导向、限位的核心功能，直接决定抽屉使用的手感与长期可靠性。从实际安装场景来看，这类导轨采用成对对称安装的方式，分别固定在抽屉侧板外侧与柜体内腔侧壁，不需要额外在抽屉底部预留安装空间，对柜体内部的空间利用率更高，适配绝大多数150mm到500mm进深的常规抽屉规格，安装时只需要保证两侧导轨处于同一水平高度，前后定位偏差控制在1mm以内，就能避免抽屉开合出现卡滞、偏磨的问题。从功能特性上看，该款导轨采用冷轧钢板冲压成型的内外轨嵌套结构，内置钢珠滚动副，将滑动摩擦转化为滚动摩擦，开合阻力小，抽拉过程无明显异响，轨身预留的多组安装孔位适配不同规格的自攻螺丝，允许安装时根据板材厚度调整固定位置，端部自带的限位结构可以避免抽屉完全拉出时出现滑脱风险，日常使用场景下单轨额定承重可以满足常规储物抽屉的负载需求，不会因为放置重物出现轨身变形、滑动卡顿的问题。设计过程中首先要考虑轨身的截面刚度，通过多次弯折的加强筋结构提升冷轧钢板的抗弯折能力，避免长期承重出现轨身下挠变形，滚动珠道的位置设计要兼顾内外轨的咬合深度，既要保证滑动过程顺畅无晃动，也要控制内外轨的配合间隙，避免抽屉抽拉时出现上下方向的窜动；安装孔位的排布要避开板材易开裂的边缘位置，孔位间距符合通用家具板材的安装规范，不需要现场二次打孔就能适配多数成品柜体的预装孔位。从安装边界尺寸来看，这类导轨的单轨宽度通常控制在35mm左右，安装时需要在抽屉侧板与柜体内壁之间预留12.5mm的单侧间隙，轨身长度与抽屉进深匹配时，要保证抽屉完全推入后导轨端部不会突出柜体面板，完全拉出时预留足够的限位行程，避免滚动珠脱出珠道，轨身表面采用镀锌或者喷塑处理，适配室内干燥环境下的使用需求，具备基础的防锈抗磨损能力，长期反复抽拉不会出现表面涂层脱落、锈蚀卡滞的问题。在进行柜体结构设计选型时，需要根据抽屉的进深、额定承重选择对应长度与厚度的导轨规格，提前预留好两侧的安装间隙，避免因为尺寸预留不足导致抽屉无法装配，或者间隙过大出现抽屉晃动、闭合不严的问题，这类导轨的结构标准化程度高，互换性强，后期维护更换也十分便捷，不需要复杂的工具就能完成拆装替换。
