彩色立体拼装积木拼图玩具结构设计

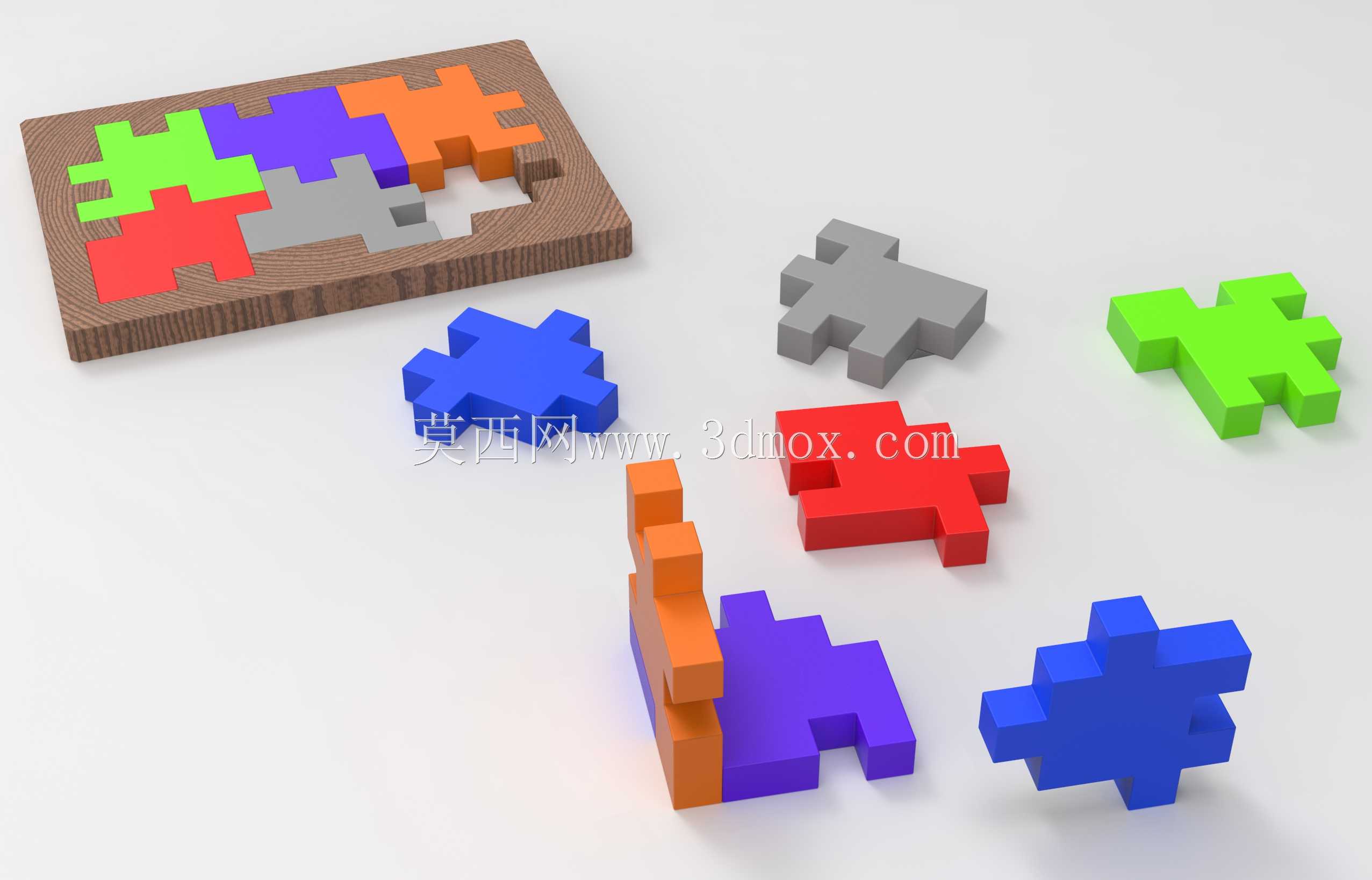

这款立体拼装拼图的结构设计，最初是面向儿童益智教具、桌面休闲文创产品两个场景做的方案，整体采用带定位凹槽的木质底板搭配多块异形立体拼块的组合形式，拼块的凸起与凹槽轮廓完全匹配底板预留的空位，同时拼块自身的立体厚度也能满足多层堆叠拼装的需求，区别于传统平面拼图仅能完成平面图案拼接的局限。从实际使用场景来看，这类结构既可以作为低龄儿童的形状认知教具，帮助孩子识别不同色彩、轮廓的拼块，锻炼手眼协调能力与空间思维，也可以作为成人桌面解压的拼装摆件，完成拼装后可直接放置在桌面作为装饰。设计过程中首先确定了拼块的轮廓公差，每块拼块的侧边凸起与相邻拼块的凹槽预留了0.2mm的装配间隙，既不会因为间隙过小导致拼装卡滞，也不会因为间隙过大出现拼装后松动散架的问题，拼块的边缘全部做了R1.5的圆角处理，避免尖锐棱角划伤使用者，尤其是针对儿童使用场景做了安全冗余设计。底板的凹槽深度设置为拼块总厚度的三分之一，能够给拼块提供足够的定位支撑，即使底板受到轻微晃动，已经放置到位的拼块也不会轻易移位，拼块的总高度控制在20mm，单块拼块的握持尺寸符合人体工程学，不管是儿童的小手还是成人的手指都能轻松拿取挪动。在轮廓匹配设计上，每一块拼块的凸起结构都不是统一规格，相邻拼块的咬合结构做了差异化设计，避免出现拼块错放也能卡入空位的问题，保证拼装逻辑的唯一性，使用者需要同时匹配平面轮廓与立体层叠关系才能完成全部拼装，相比普通平面拼图提升了空间逻辑的锻炼效果。材质适配方面，这套结构既可以采用EVA泡沫材质做轻量化的儿童款，重量轻、抗摔性强，即使掉落也不会产生磕碰损伤，也可以采用实木或者PLA3D打印材质做文创收藏款，表面可以做丝印或者激光雕刻的纹理处理，提升整体质感。安装边界上，整套拼图拼装完成后的整体外轮廓与底板外边缘完全齐平，没有突出底板的结构，放置在桌面时不会占用多余空间，底板底部可以粘贴防滑硅胶垫，避免拼装过程中底板滑动影响操作。
