手工拼装倾斜式皮带输送装置设计

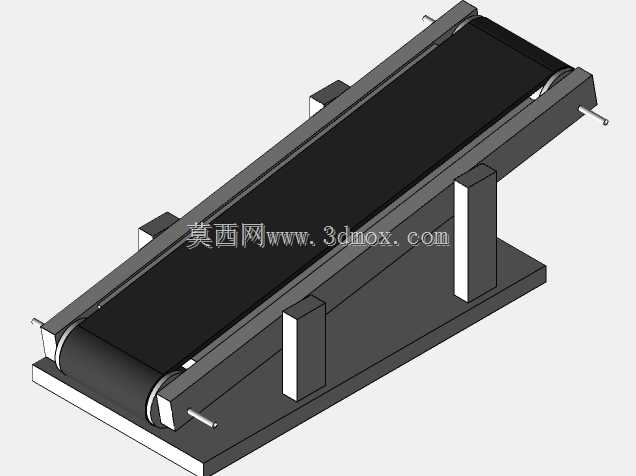

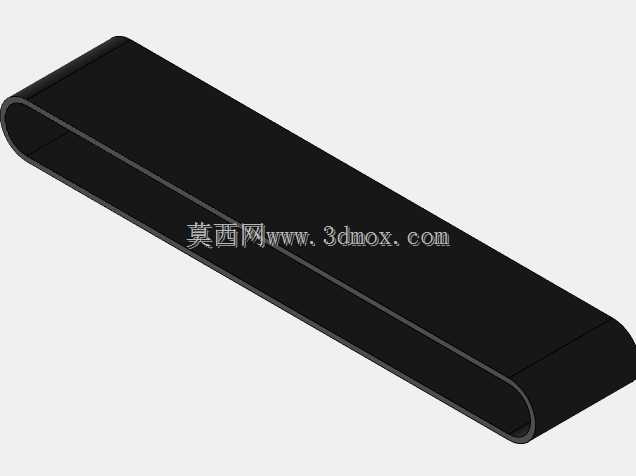

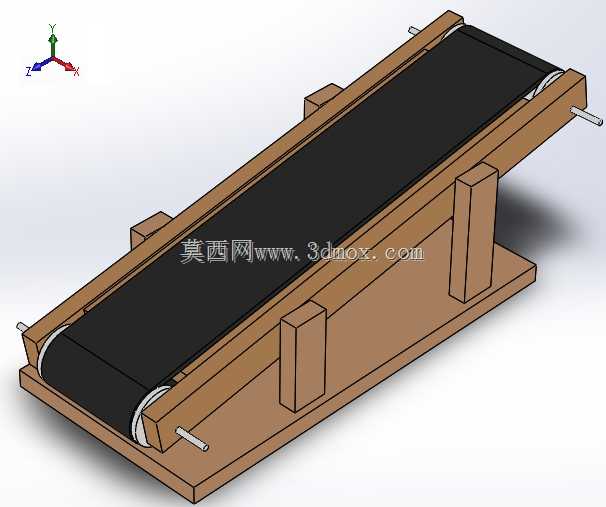

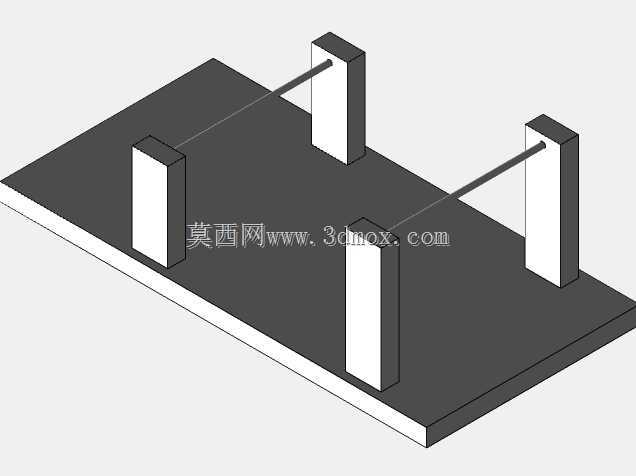

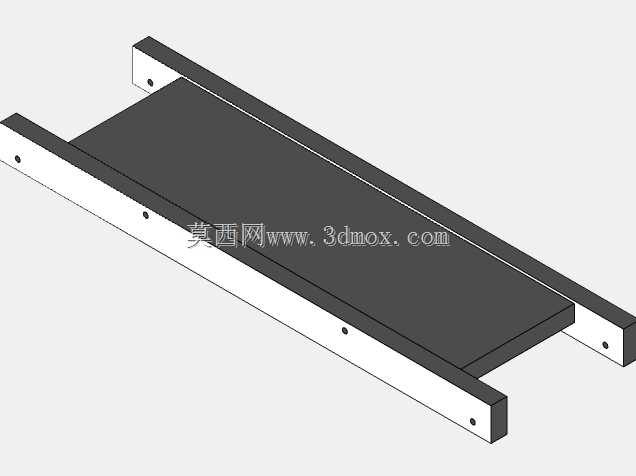

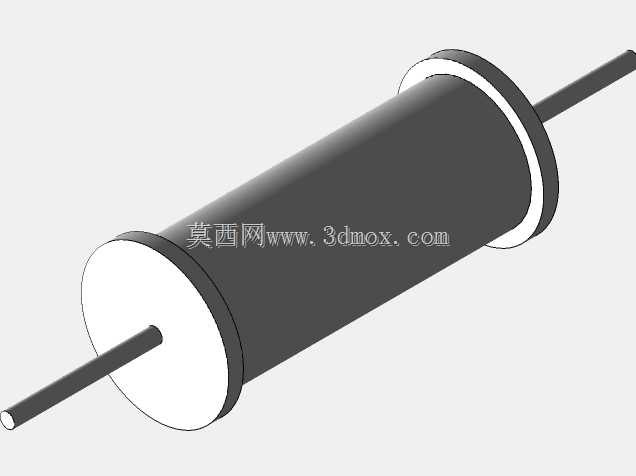

这款倾斜式皮带输送装置采用木质框架作为主体支撑结构，整体呈斜坡布置，可实现物料从低位到高位的连续转运，适配小型作业场景下的零散物料输送需求，常见于教学实训、手工工坊、小型物料分拣等场景，能够完成颗粒状、小块状、轻质包装件的短距离提升输送，弥补固定高度输送设备在小空间、临时作业场景下的适配不足。机架部分采用实木方料拼接成型，通过榫接加辅助销钉固定的方式保证结构刚度，两侧纵梁沿倾斜方向通长布置，下方设置多组垂直支撑块，将倾斜的输送段载荷均匀传递到底部水平基座上，底部基座为整板式木质结构，可直接放置在平整地面上，无需额外打膨胀螺栓固定，适配临时布设、频繁移位的使用需求。输送面采用黑色防滑皮带作为承载构件，两端套装在光面传动滚筒上，滚筒两端伸出轴穿过机架纵梁的预留孔位，可通过调整轴端的固定位置张紧皮带，避免皮带运行过程中出现打滑、跑偏问题；滚筒采用光滑金属材质，转动阻力小，无需额外加装复杂轴承座，依靠木质孔位与金属轴的间隙配合即可实现顺畅转动，降低手工制作的加工难度。设计过程中优先考虑易加工、易装配的特性，所有木质构件均可通过普通手工锯、砂纸、木工胶完成加工，金属轴、皮带均为市面常见标准耗材，无需定制特殊零件，适合手工爱好者、机械入门学习者完成组装实训。装置的倾斜角度控制在30度以内，避免大倾角导致物料下滑，输送段长度可根据实际使用需求调整纵梁木料长度适配，整体宽度控制在200mm左右，可容纳手掌大小的物料通过，安装时仅需保证底部基座水平放置，即可保证皮带运行轨迹稳定，不会出现侧向偏移；机架两侧预留的伸出轴端可外接手动摇柄或者小型减速电机，既可以实现手动驱动完成教学演示，也可以加装动力组件实现连续自动输送，拓展性较强。在实际使用中，这类小型输送装置可用于工坊内不同工作台之间的物料传递，也可作为教学模型展示皮带输送的基本工作原理，木质机架的减震特性能够降低输送过程中的振动噪音，相比金属焊接机架更适合室内安静场景使用，整体结构无尖锐外露边角，使用安全性更高。
