直径1.5米圆形物料积放台地结构

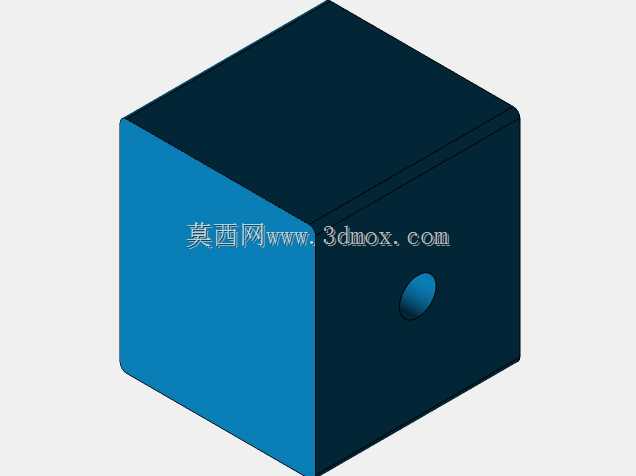

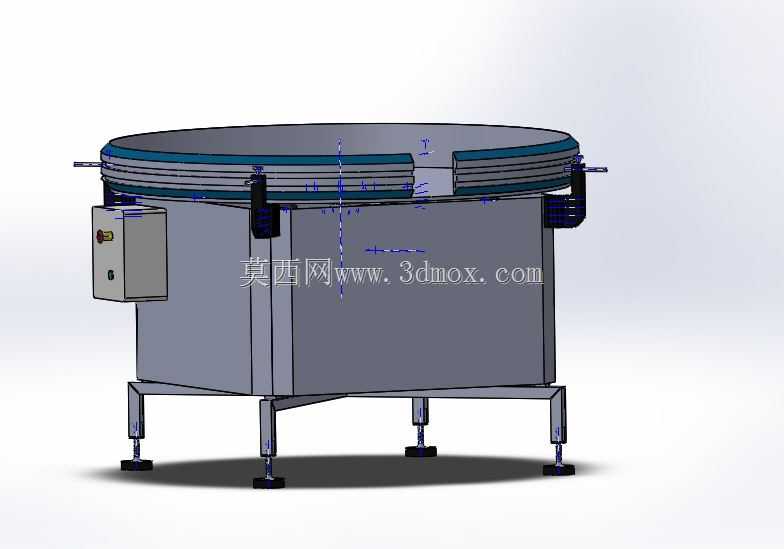

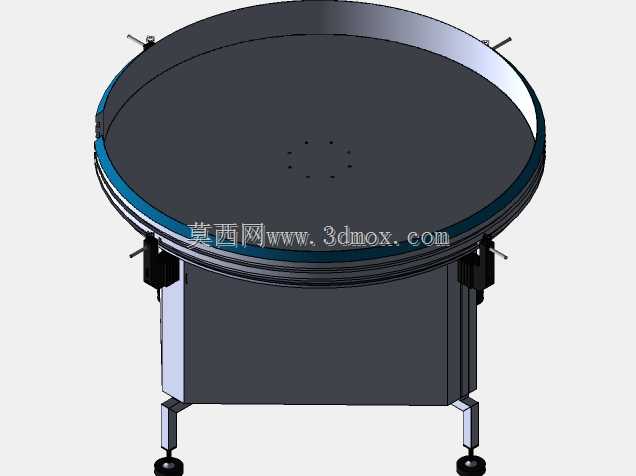

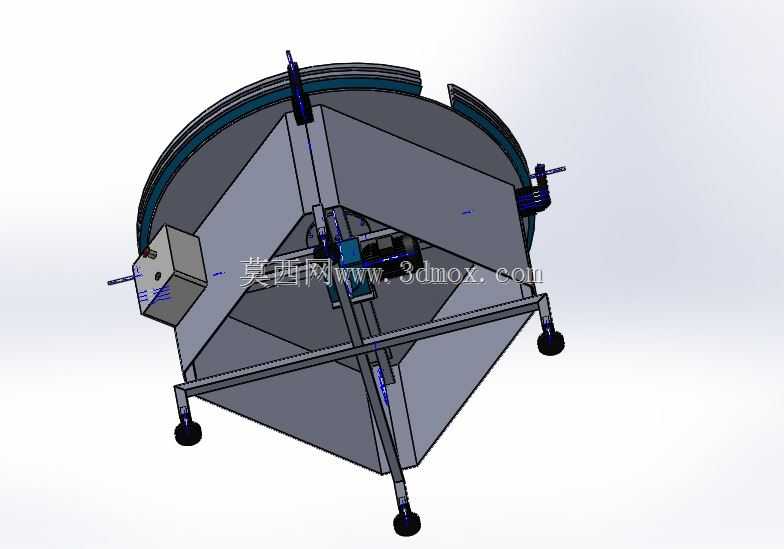

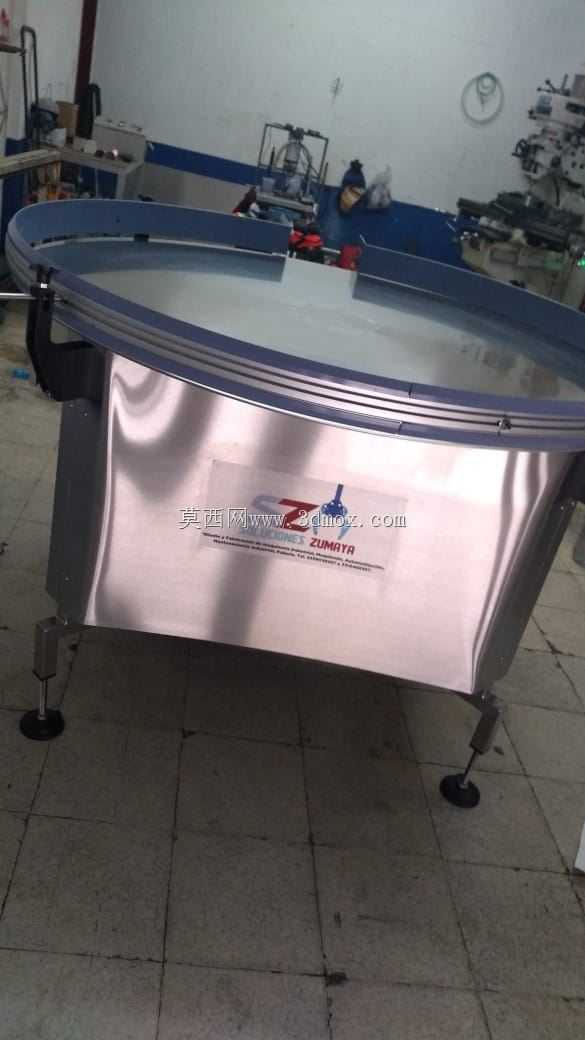

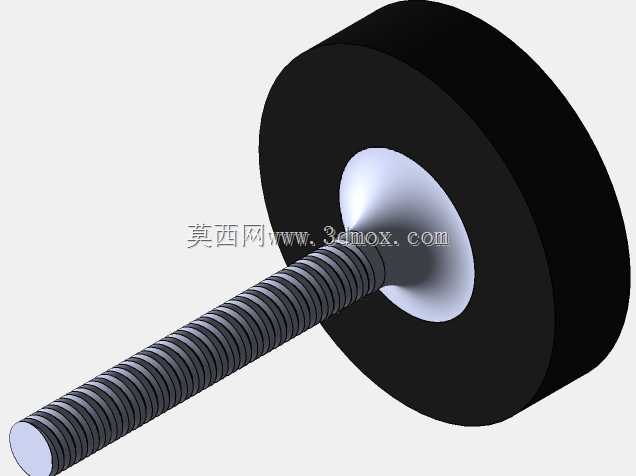

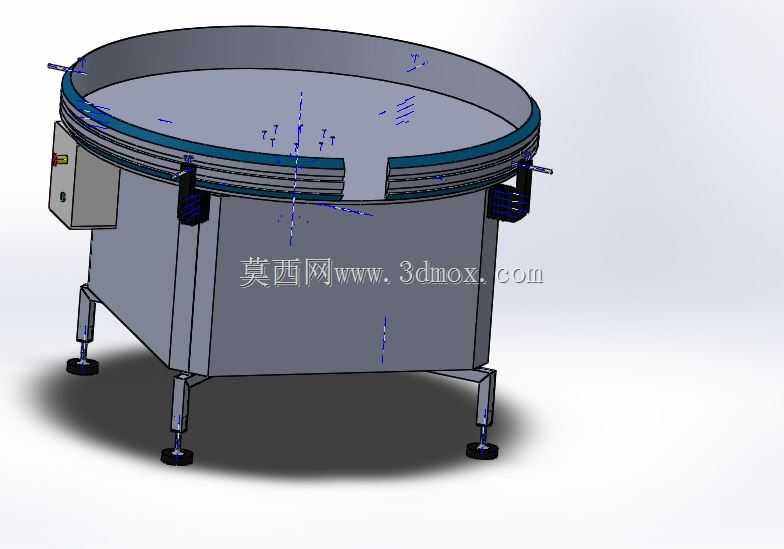

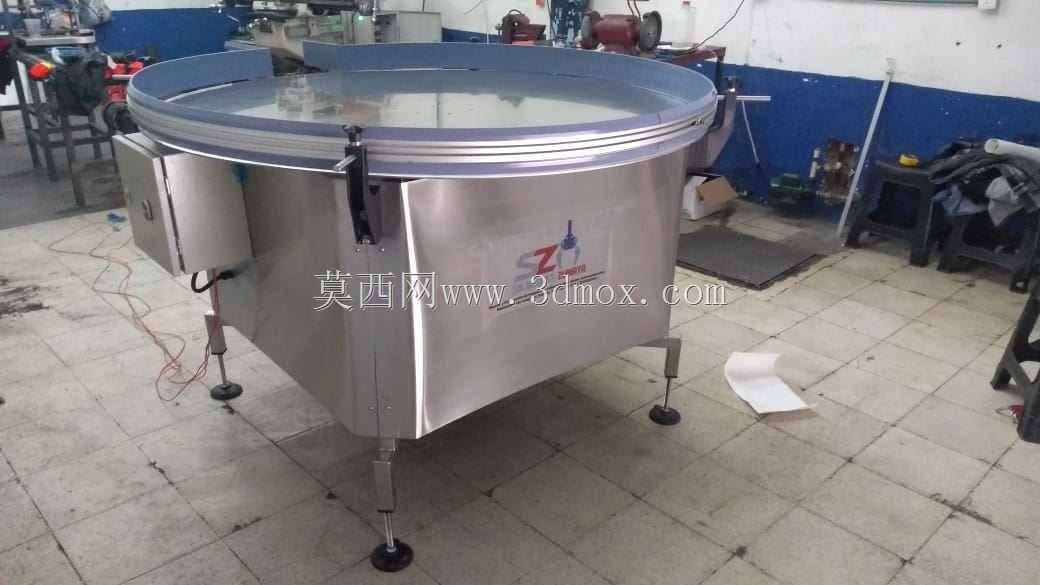

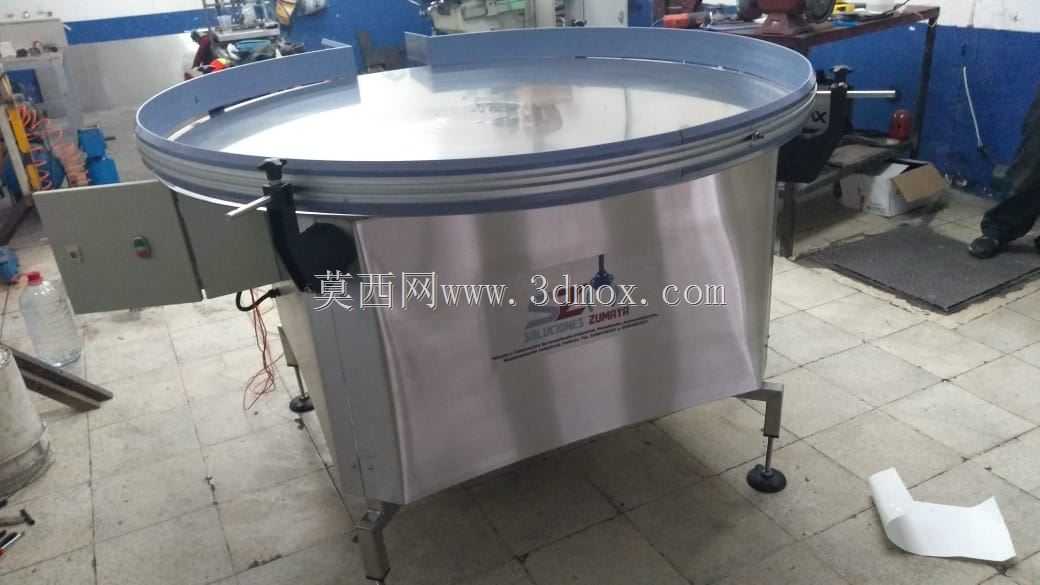

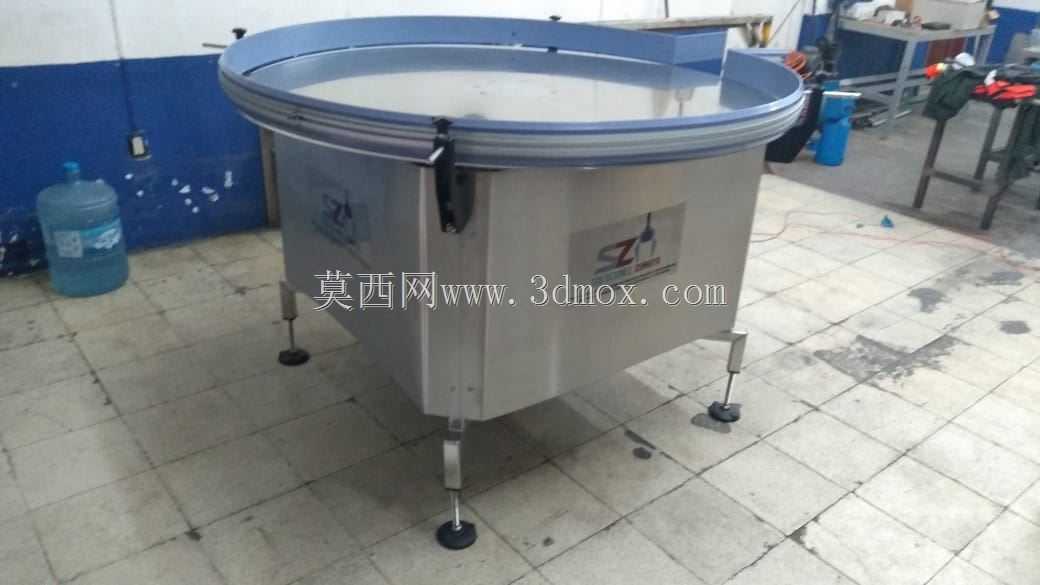

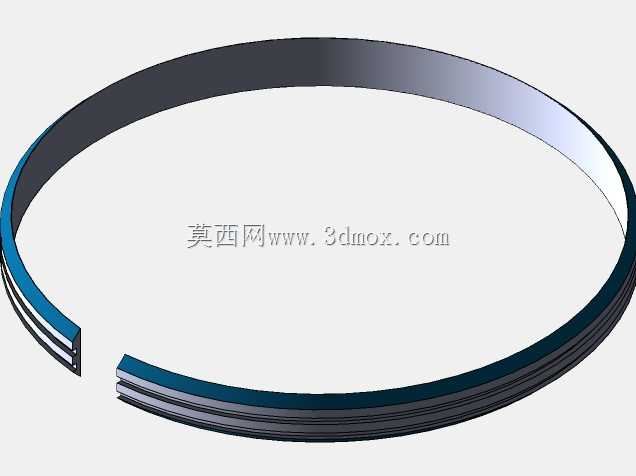

这款圆形积放台地主要配套包装、食品、日化等行业的连续生产线使用，通常布置在前段理料工序与后段包装、灌装、分拣设备的衔接位置，用来缓冲上游连续输送过来的零散工件，避免前后段设备节拍不匹配造成的物料堆积、卡滞或者生产线空转停机。台体采用圆形回转台面设计，直径设定为1.5米，这个尺寸是结合常规中小型生产线的产能、物料排布密度以及车间安装空间反复校核确定的，既能够容纳足够数量的待处理工件，又不会占用过多的生产线横向空间，适配多数厂房的流水线排布间距。支撑结构采用四根可调式支脚设计，每根支脚底部配备防滑减震脚垫，安装时可以根据现场地面的平整度、前后衔接设备的输送面高度，单独调整每根支脚的伸缩量，保证台面整体水平度，避免回转过程中物料因为台面倾斜出现偏移、滑落的问题。台身采用封闭式箱体结构，侧面预留电气控制元件的安装位，所有驱动、传动部件都内置在箱体内部，既可以避免生产过程中粉尘、水渍溅入传动结构造成部件磨损，也能防止操作人员误触运动部件引发安全隐患。台面边缘设置了一圈限位挡边，挡边高度根据常规待输送工件的高度设计，能够保证工件在台面积放、回转过程中不会从台面边缘掉落，同时在台面指定位置预留了出料缺口，和下游输送设备的进料端精准对接，当台面上的工件回转到缺口位置时，就可以顺着导向结构平稳进入下游输送线，不需要额外安排人工进行理料上料。设计过程中重点考虑了台体的运转平稳性，台面的回转驱动采用低转速大扭矩的传动结构，运行过程中转速均匀，不会出现突然启停或者转速波动的情况，避免台面上的工件因为惯性出现倾倒、磕碰，对于瓶装、盒装、软袋等多种形态的成品或者半成品工件都有很好的适配性。台体的整体安装边界控制合理，支脚的安装孔位按照通用设备安装标准预留，现场安装时不需要对地面做特殊的预埋处理，只需要将设备就位后调整支脚水平，接电即可投入使用，和上下游设备的衔接也不需要做复杂的定制改造，能够快速适配现有生产线的布局调整需求。
