电动多足行走玩具动腿传动机构

项目分类:3D模型 发布时间:2021-10-07 ID:298424
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构
  • 电动多足行走玩具动腿传动机构

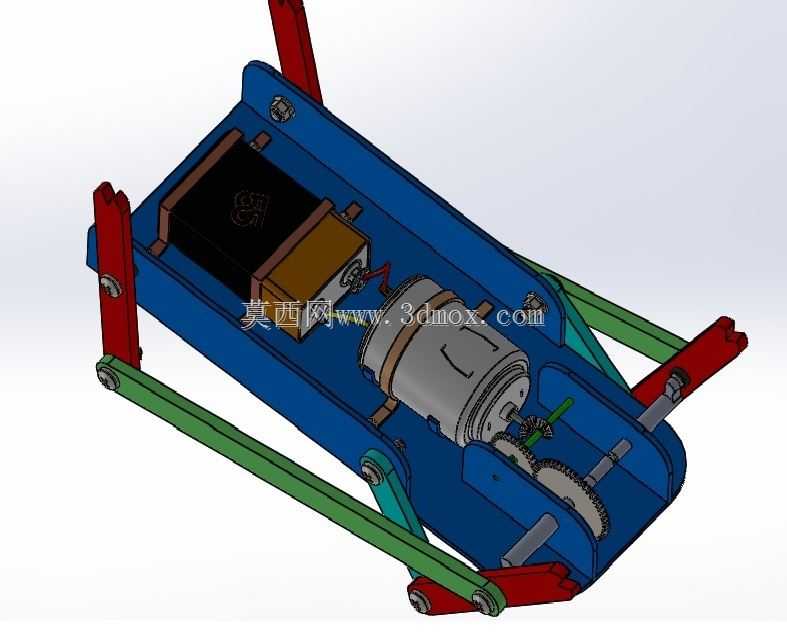

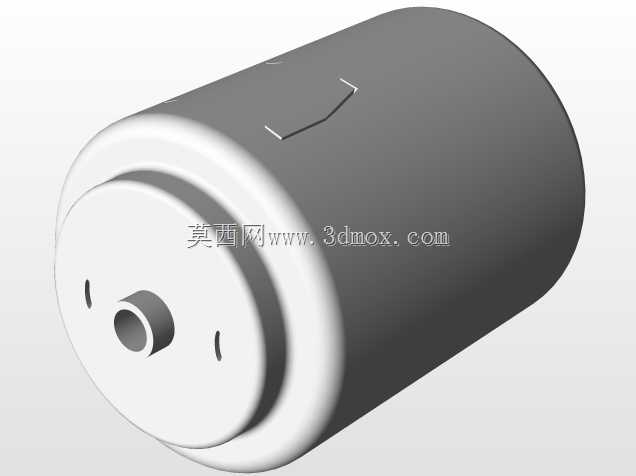

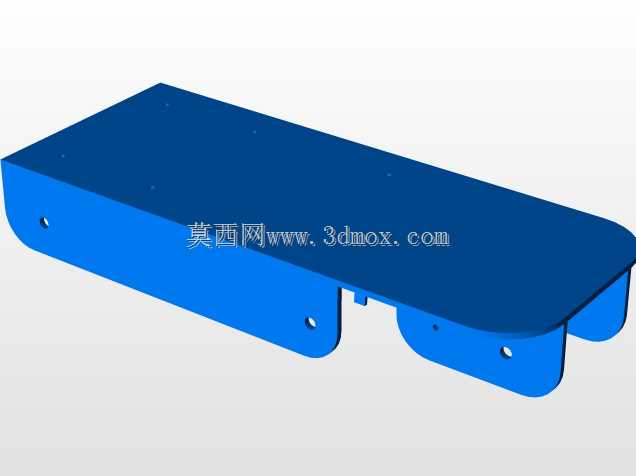

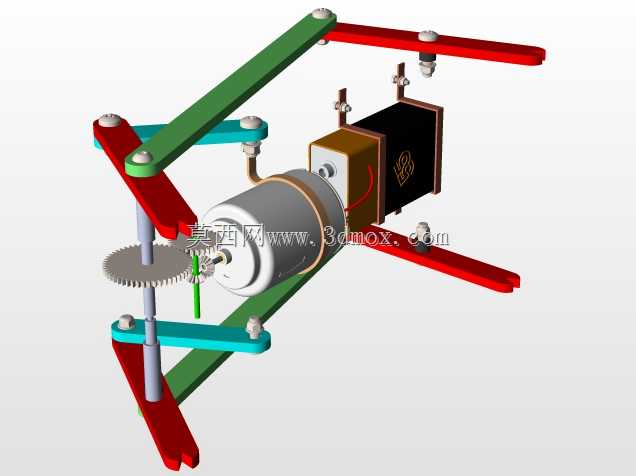

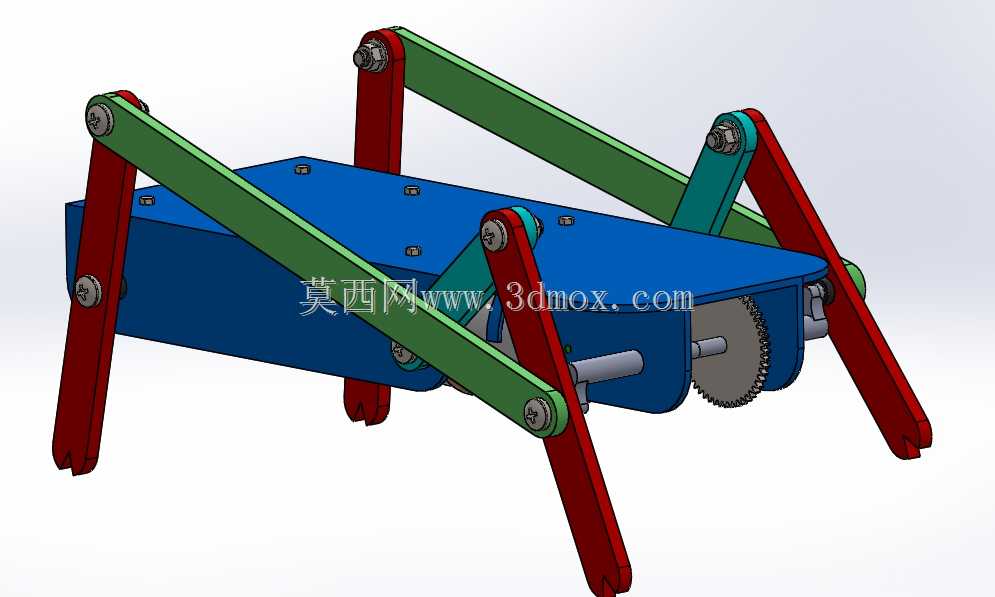

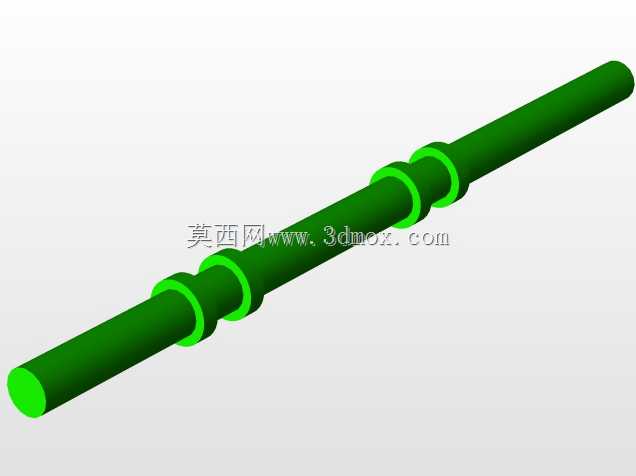

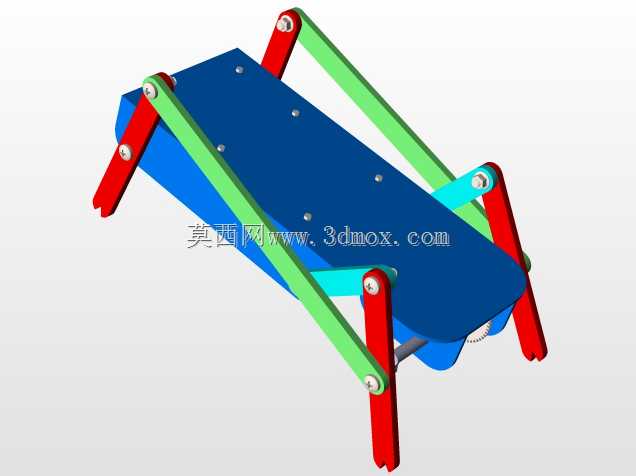

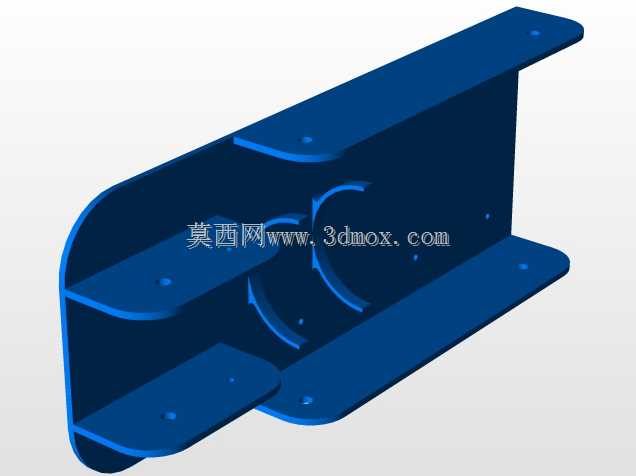

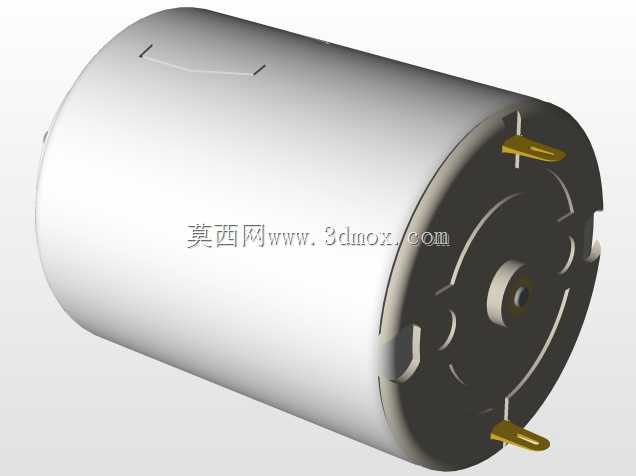

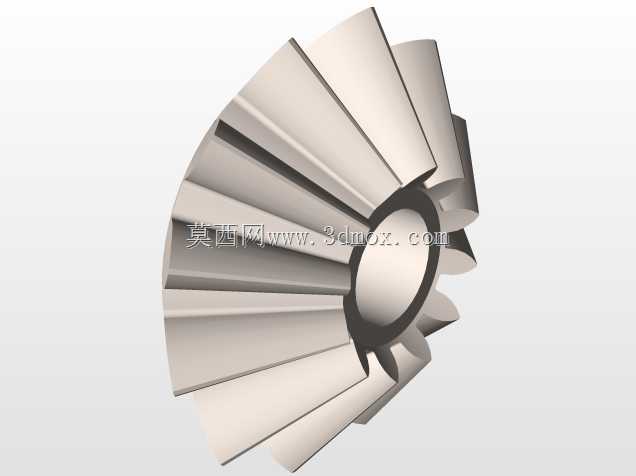

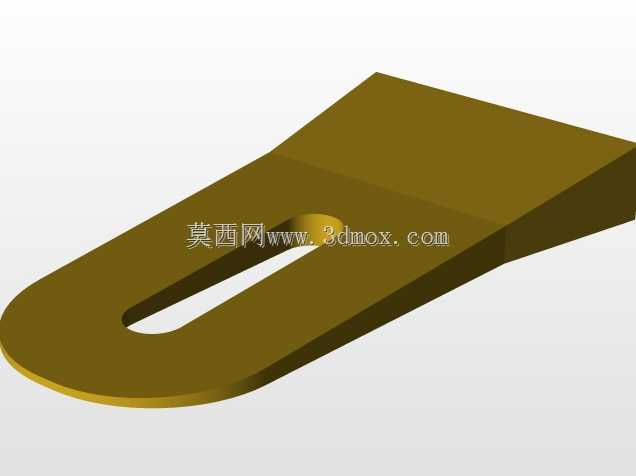

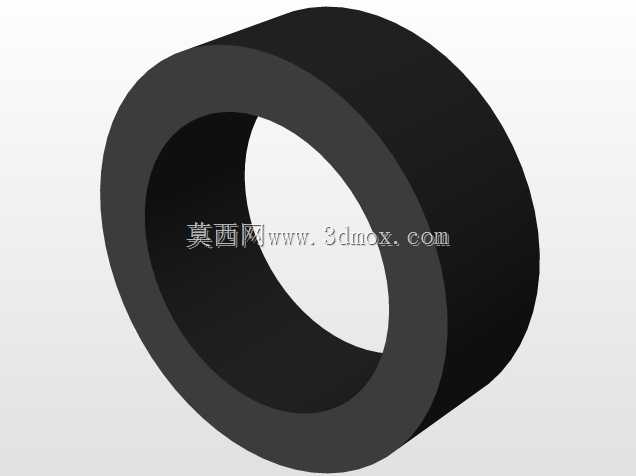

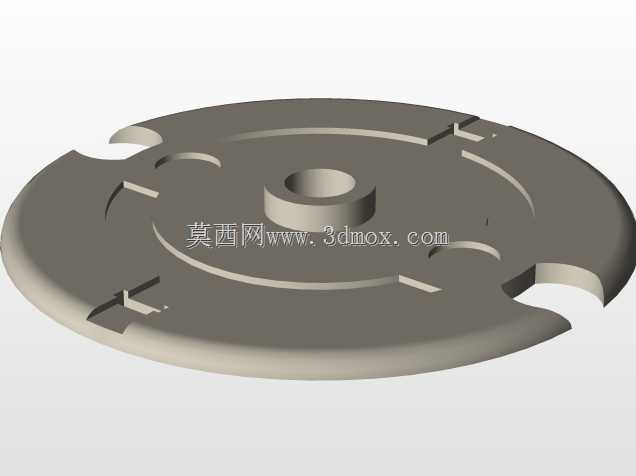

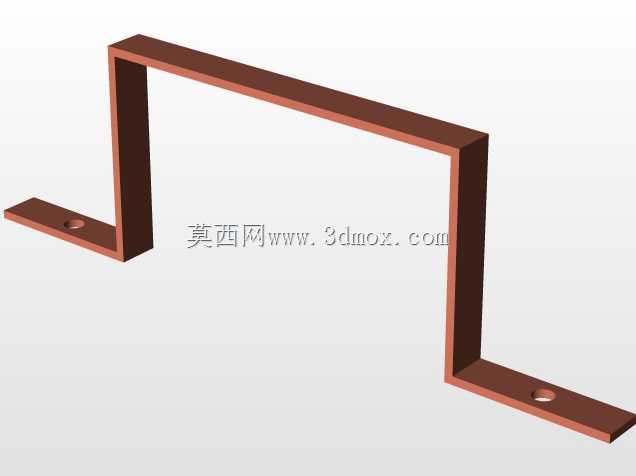

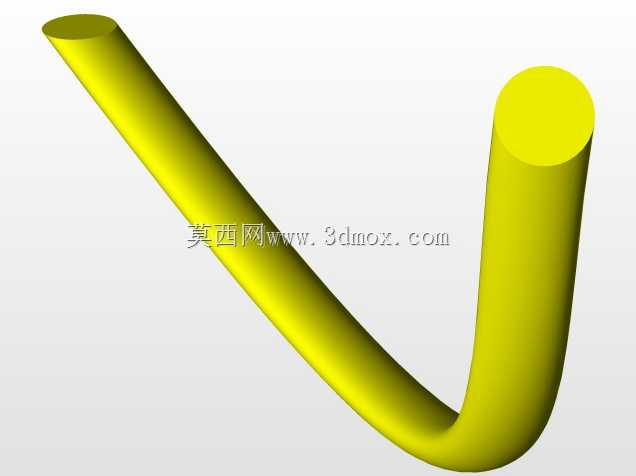

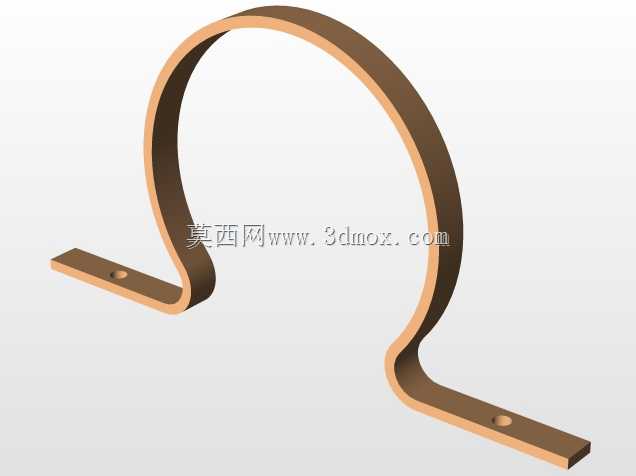

该动腿机构为小型电动行走玩具的核心传动执行单元,主要应用于桌面益智拼装玩具、科教机械演示教具场景,可直观展示连杆传动与齿轮减速的配合逻辑,也可作为小型仿生行走装置的原型验证结构。整套机构以蓝色注塑成型的底盘作为安装基体,底盘预留了电池仓、电机安装位、齿轮轴固定孔以及连杆铰接支座,所有安装位的同轴度公差控制在0.1mm以内,避免传动过程中出现卡滞问题。动力输入端采用常规小型直流电机,电机输出轴先通过一级直齿轮减速,将电机高转速低扭矩的输出特性转换为低转速大扭矩的动力,再传递到两侧的曲柄轴上,曲柄轴与多组彩色连杆铰接,通过连杆的平面运动带动外侧的支腿完成交替抬升、前伸、落地、后蹬的行走循环动作,支腿末端做了圆弧过渡处理,减少行走过程中与接触面的卡顿。设计过程中优先考虑了零件的易加工性与装配便捷性,所有连杆、齿轮、底盘零件均采用等壁厚设计,适配注塑成型的工艺要求,铰接位置统一采用标准小直径销轴连接,无需额外紧固件即可完成连杆组的装配,降低整体装配工时。安装边界方面,整套机构的横向宽度不超过120mm,纵向长度控制在150mm以内,不含支腿抬升的最大高度为60mm,支腿抬升行程为15mm,可适配常规5号电池仓的安装空间,电池直接布置在底盘中部的凹槽内,通过导线与电机连接,无需额外走线槽,线路可沿底盘内侧的预留筋位固定,避免运动过程中线路与连杆、齿轮发生干涉。机构的传动比经过匹配调试,在3V供电电压下,电机输出转速经过齿轮减速后,曲柄轴转速维持在每分钟60转左右,对应行走速度约为每分钟0.8米,符合小型玩具的行走速度预期,不会因速度过快出现侧翻或行进不稳的问题。两侧连杆组采用对称布置,运动相位差180度,保证行走过程中始终有至少两组支腿与接触面接触,提升整体行进稳定性,底盘外侧的支臂采用红、绿两色区分,既可以在装配过程中快速区分零件,也能在机构运行时直观展示连杆的运动轨迹,适配科教演示的使用需求。齿轮组采用悬臂轴固定,轴端与底盘上的孔位过盈配合,无需额外的轴端挡圈即可完成轴向固定,减少零件数量,降低整体制造成本,铰接位置的间隙控制在0.05mm,既保证连杆转动灵活,又不会因间隙过大出现运动窜动,保证行走动作的连贯性。
