双立柱同步旋转联动传动机构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:546315
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计
  • 双立柱同步旋转联动传动机构设计

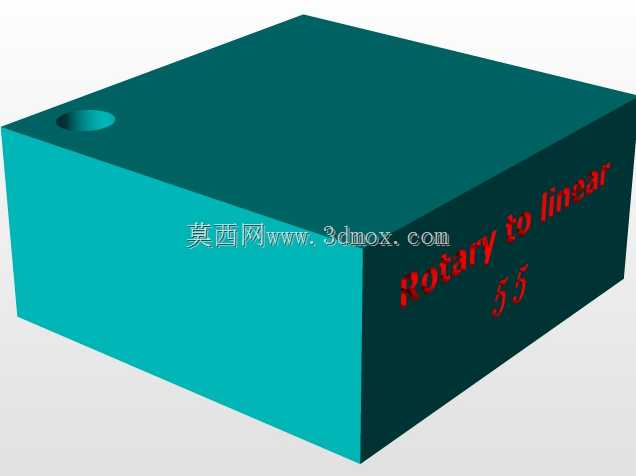

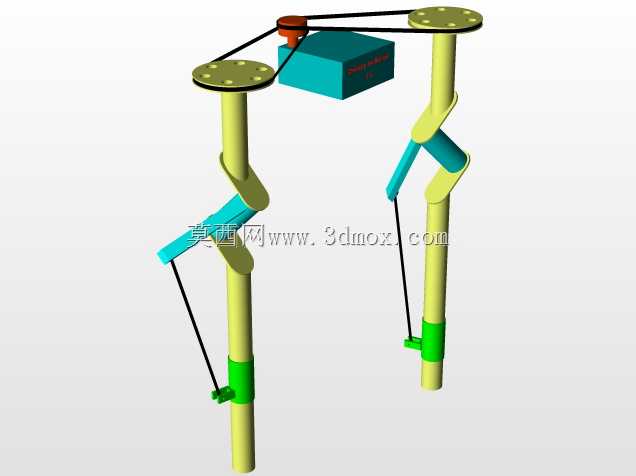

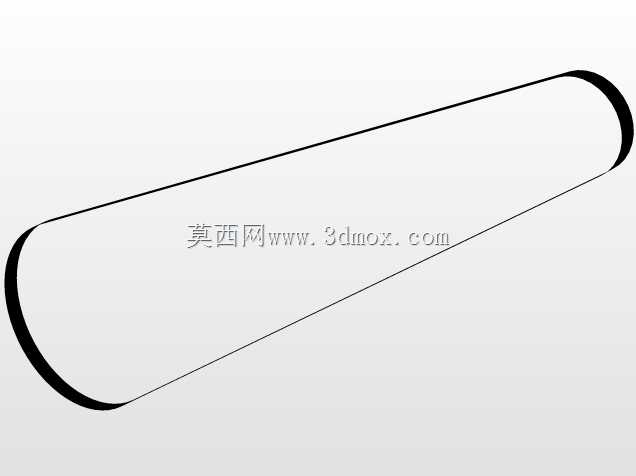

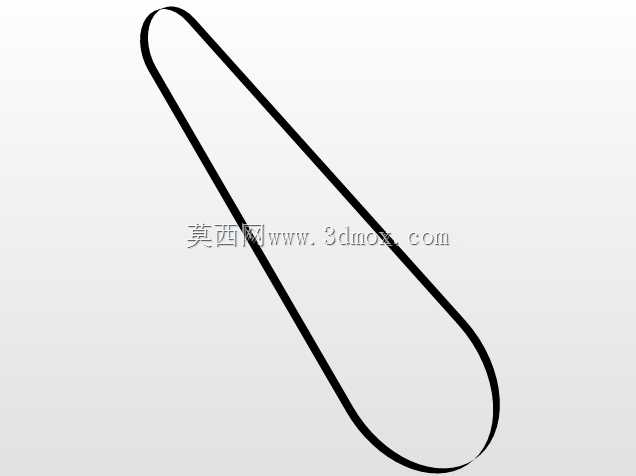

  这套双立柱同步旋转联动传动机构,主要面向需要双侧同步回转动作的工装工位设计,常见应用场景覆盖小型工件的双侧同步翻转、多工位转台的同步驱动、检测工位的工件姿态调整环节,在轻工装配、小型零部件检测、非标工装改造场景中适配性较强。从实际功能来看,机构通过单动力输入即可带动两根立柱上的顶部转盘完成同步旋转动作,同时立柱中段的铰接连杆组件可配合旋转动作完成预设角度的摆臂联动,无需额外增设第二套动力源,能够有效缩减工位的动力配置成本,减少多动力同步校准的调试工作量。设计过程中优先考虑了传动同步性的保障,顶部采用同步带传动结构连接动力输出端与两个顶部转盘,带传动的缓冲特性可避免刚性传动在启停阶段的冲击,同时同步带的传动比恒定,

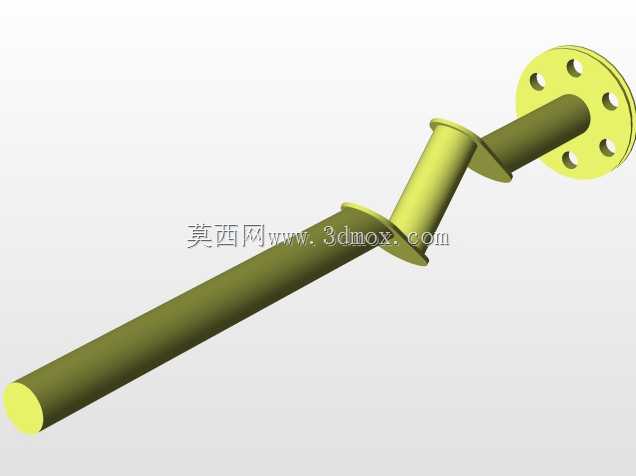

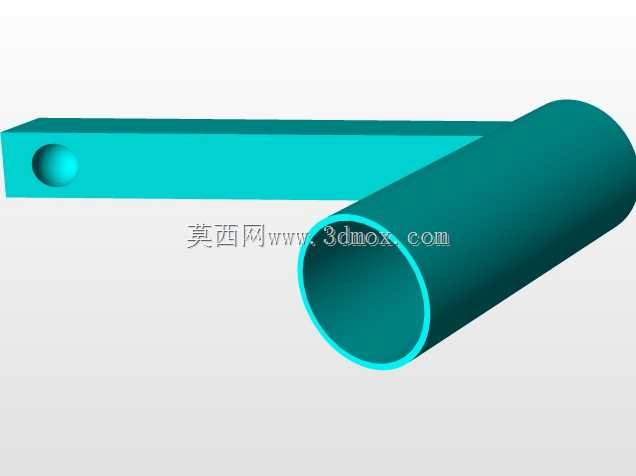

  能够保证两个转盘的旋转角度偏差控制在工装允许的公差范围内,不会出现双侧动作错位导致的工件卡滞问题。立柱部分采用分段式铰接结构,每根立柱设置两处铰接回转副,中段的摆臂通过细连杆与下部的固定环连接,当顶部转盘旋转时,铰接段会随转盘的转动产生预设轨迹的摆动,下部的固定环作为连杆的固定支点,能够约束摆臂的摆动幅度,避免动作超出行程范围。安装边界方面,两根立柱的中心距可根据实际工位的工件尺寸调整,适配不同宽度的工件夹持需求,立柱底部设置安装法兰,可直接通过螺栓固定在工装台的T型槽上,无需额外加工复杂的安装基座;动力输入轮位于两个立柱之间的安装座上,安装座预留了标准动力源的安装接口,可直接适配市面常见的小型减速电机输出轴,

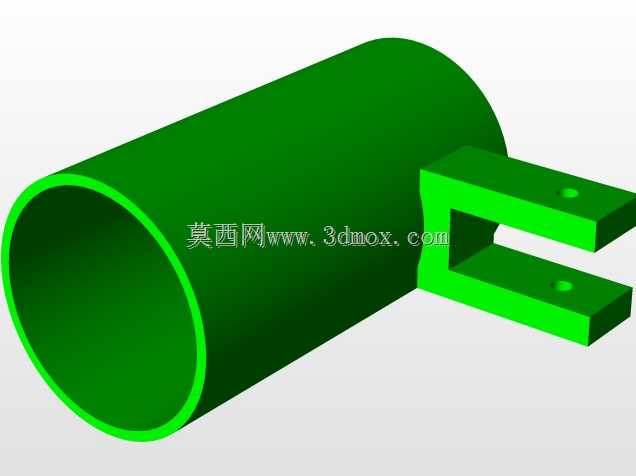

  不需要额外定制连接法兰。从结构细节来看,顶部转盘表面均匀设置了安装孔位,可直接加装工件夹持治具,不需要对转盘进行二次加工;铰接位置的回转副采用间隙配合设计,预留了润滑脂填充空间,长期运行时可定期加注润滑脂降低磨损,延长机构的维护周期;下部的绿色固定环采用紧定螺钉固定在立柱下段,可根据实际需要的摆臂行程调整固定环的安装高度,进而改变摆臂的摆动角度范围,适配不同动作行程的工位需求。整套机构的传动路径清晰,动力从中间的输入轮传入后,通过同步带分别传递到两侧立柱的顶部转盘,转盘转动时带动立柱上段的铰接结构转动,进而通过中段连杆带动摆臂完成同步摆动,整个动作过程无冗余传动环节,传动效率较高,同时结构的外露部件较少,

  仅同步带部分需要加装简易防护罩即可满足车间安全防护要求,不会出现衣物或工件卡入传动间隙的风险。在实际选型适配时,可根据工位需要的负载大小调整同步带的型号以及铰接轴的直径,轻载场景下可采用轻质铝合金材料加工立柱和摆臂部件,降低整体机构的自重,重载场景下可更换为45号钢材质并做调质处理,提升结构的刚性,避免大负载下出现结构形变影响传动精度。
