三齿轮联动摆臂传动机构设计

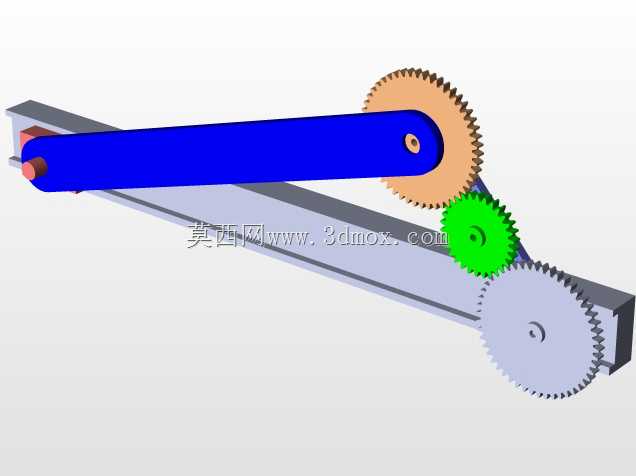

　　这套三齿轮联动摆臂结构，常被应用在轻工自动化送料、小型工位切换装置以及间歇式进给设备的传动端，区别于常规定轴齿轮组仅传递旋转动力的设计，这套结构将齿轮啮合传动与摆臂的往复摆动动作做了整合，能在单动力输入的前提下，同时完成末端摆臂的定角度摆动与齿轮组的定比传动输出，适配很多需要复合动作的紧凑安装工位。从实际使用场景来看，这类结构大多用在设备内部空间局促，无法分别布置摆动驱动与旋转驱动的场合，比如小型包装设备的推料工位、电子元器件装配线的摆臂取放工位，只需要给主动齿轮端接入单路旋转动力，就能通过三个不同齿数齿轮的啮合传动，带动蓝色摆臂绕固定铰接点做设定角度范围内的往复摆动，同时末端齿轮还能输出定速比的旋转动力，给末端执行件提供转动输入，

　　省去了额外布置驱动元件的空间，也减少了多驱动同步控制的调试成本。从设计思路上拆解这套结构，首先要明确摆臂的摆动行程范围，这直接决定了三个齿轮的分度圆直径配比以及铰接点的相对位置：摆臂的铰接端与最上方的橙色齿轮同轴固定，橙色齿轮作为中间传动轮，同时与中间的绿色小惰轮、最下方的浅紫色从动齿轮啮合，动力从浅紫色齿轮输入后，经过绿色惰轮的换向传动，带动橙色齿轮做定角度范围内的往复转动，进而带动与橙色齿轮同轴固连的蓝色摆臂完成摆动动作。这里绿色惰轮的作用除了换向之外，还承担了调整齿轮中心距、匹配安装边界的作用，三个齿轮的中心连线并非直线，而是根据摆臂的铰接点位置、滑轨的安装基准做了错位布置，保证摆臂摆动全程，

　　三个齿轮的啮合侧隙始终保持在合理区间，不会出现卡齿、脱啮的问题。在安装边界的考量上，这套结构的安装基准是下方的长条形滑轨基座，所有齿轮的铰接轴都固定在这个基座的安装面上，摆臂的铰接点位于基座的一端，摆臂的长度需要匹配工位的作业半径，设计时要先核算摆臂摆动到两个极限位置时，摆臂本体不会和基座、齿轮轮体发生运动干涉，同时要保证齿轮啮合的重合度满足传动平稳性要求，通常这类轻载工况下，齿轮重合度不小于1.2就能保证传动无卡顿。三个齿轮的齿数配比需要结合摆臂需要的摆动角度计算，比如当输入齿轮转动整周时，中间惰轮的传动比决定了橙色齿轮的转动角度，也就是摆臂的摆角，常规工位使用时摆角大多设置在30度到70度之间，

　　避免摆角过大导致齿轮啮合脱离有效区间。结构细节上，摆臂与橙色齿轮的同轴固定需要采用平键连接传递扭矩，铰接轴处需要设置轴套减少转动磨损，齿轮的齿宽根据传递的扭矩大小设置，轻载工况下齿宽取模数的6到8倍即可满足强度要求，基座上的安装孔位需要与齿轮铰接轴的位置同轴度控制在0.05mm以内，避免安装错位导致齿轮传动卡滞。另外在实际装配时，需要在齿轮啮合面涂抹润滑脂，摆臂的铰接处预留合理的转动间隙，避免热胀冷缩导致转动卡涩，摆臂的末端可以根据实际使用需求安装推块、吸嘴或者其他执行元件，适配不同的作业场景。这套结构的优势在于将两种传动动作整合在同一套紧凑结构里，相比采用凸轮机构实现摆臂动作的方案，齿轮传动的传动比更稳定，摆动角度的精度更容易控制，长期运行的磨损量更小，维护成本更低，而且结构组成简单，只需要三个齿轮、一根摆臂、一个基座和对应的铰接轴、紧固件就能完成组装，加工难度低，普通的滚齿、铣削设备就能完成所有零件的加工，不需要复杂的定制工装，非常适合小型自动化设备的非标设计场景使用。在设计校核阶段，需要重点核算齿轮的接触强度与弯曲强度，因为摆臂带负载摆动时，齿轮啮合点会承受额外的径向载荷，要保证在额定负载下齿轮齿面不会发生点蚀、齿根不会出现断裂，同时要做运动仿真验证，模拟摆臂全程摆动的运动轨迹，确认所有运动部件在全行程内都没有硬干涉，铰接轴的受力在轴承或者轴套的额定载荷范围内，保证结构长期运行的可靠性。
