AirsoftAEG用气罐配套带吊环安装板结构

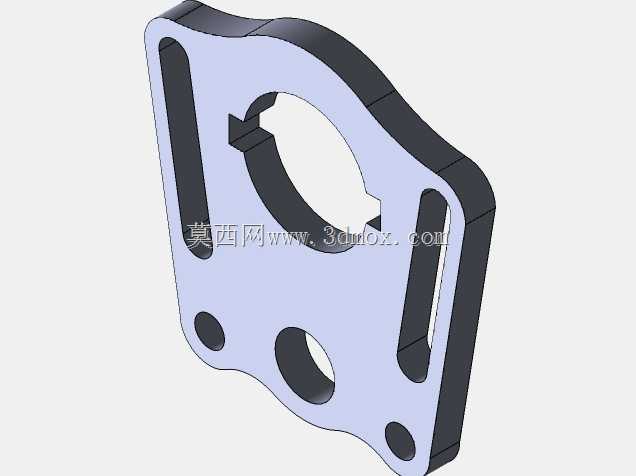

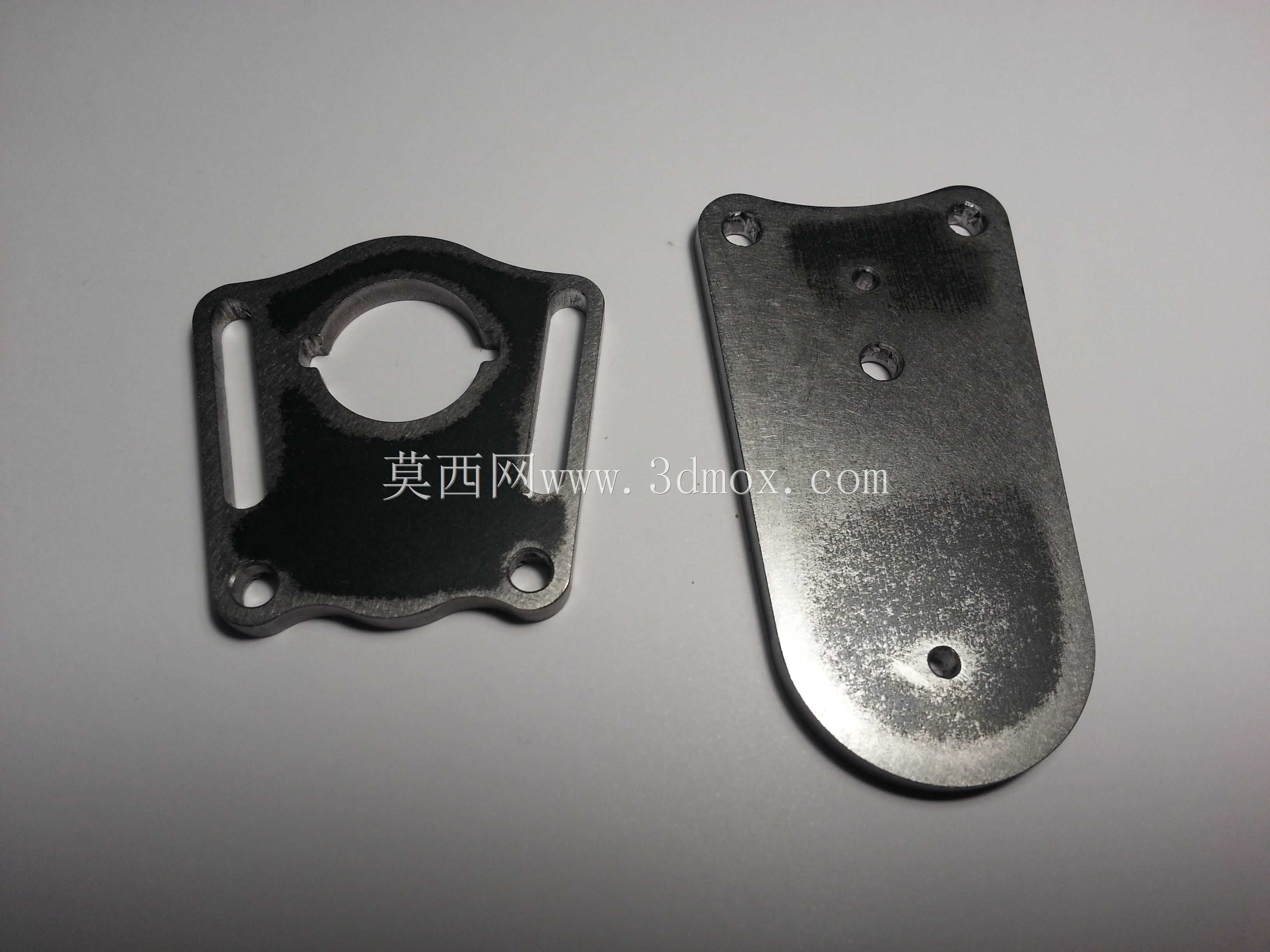

这款带吊环的安装板件，主要面向Airsoft AEG类器材的自制气罐改装场景使用，是气罐外置安装固定链路里的核心承载连接件。从结构设计逻辑来看，板件整体采用异形轮廓裁切，没有多余的冗余结构，在保证结构强度的前提下尽可能做了轻量化处理，边缘做了均匀的倒角过渡，既避免安装时锐边划伤操作人员或配套管线，也能减少应力集中带来的板件形变风险。板件中心开设大尺寸带定位缺口的圆孔，这个结构是核心的气罐主体穿装定位位，缺口设计对应气罐外壁的定位凸台，安装时可以直接卡入定位，不需要额外做周向旋转调整，能大幅提升装配效率，同时限制气罐在使用过程中出现周向转动，避免连接管路被拉扯松动。中心孔两侧对称开设长条形腰型孔，这两个孔位是板件与主体机架的安装调节位，腰型孔的行程预留了足够的安装调整余量，可以适配不同安装孔距的机架结构，也能在安装时微调气罐的前后位置，给管路连接、周边配件避让留出足够的操作空间。板件上还分布了三个不同直径的小圆孔，其中直径稍大的圆孔是气罐管路的穿装让位孔，能让供气管路从板件正面直接穿入连接气罐接口，避免管路在板件外侧弯折出现死折影响供气稳定性；两个直径较小的圆孔是辅助固定孔，可以穿装小规格螺丝对气罐做辅助限位，或者用来固定绑带进一步约束气罐的径向窜动。板件上端集成的吊环结构不是独立焊接或装配的部件，是和板件主体一体加工成型的，这个结构既可以作为整个安装组件的提携点位，方便拆装时整体取放组件，也可以用来挂装辅助配件，或者穿装安全绳防止组件在剧烈晃动工况下脱落。从安装边界来看，板件的厚度均匀，所有孔位的同轴度、孔边距都经过公差校核，安装时不需要对板件做二次打磨或扩孔加工，只要对应好气罐定位缺口、调整好腰型孔的固定位置就能完成装配，适配市面上多数常规规格的自制外置气罐安装需求，在实际使用中能有效承载气罐的重量，分散安装点的受力，避免单点固定带来的应力集中导致板件断裂或安装位滑牙。
