橡皮筋动力手持玩具弩结构设计

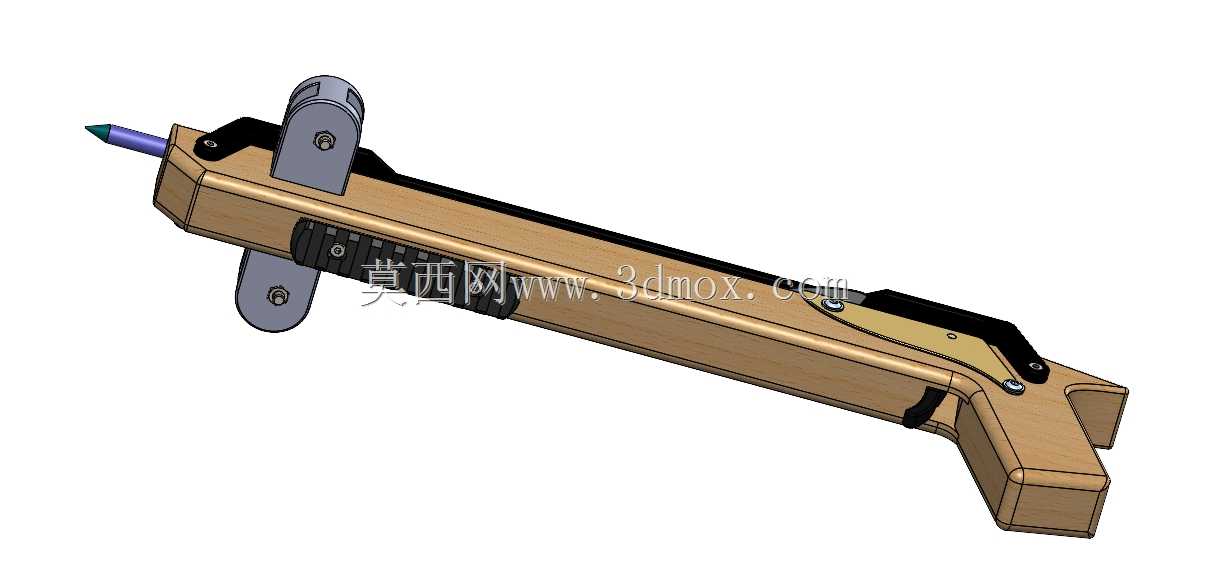

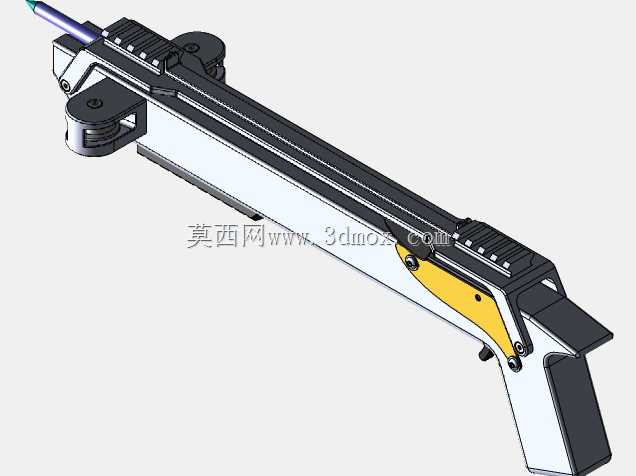

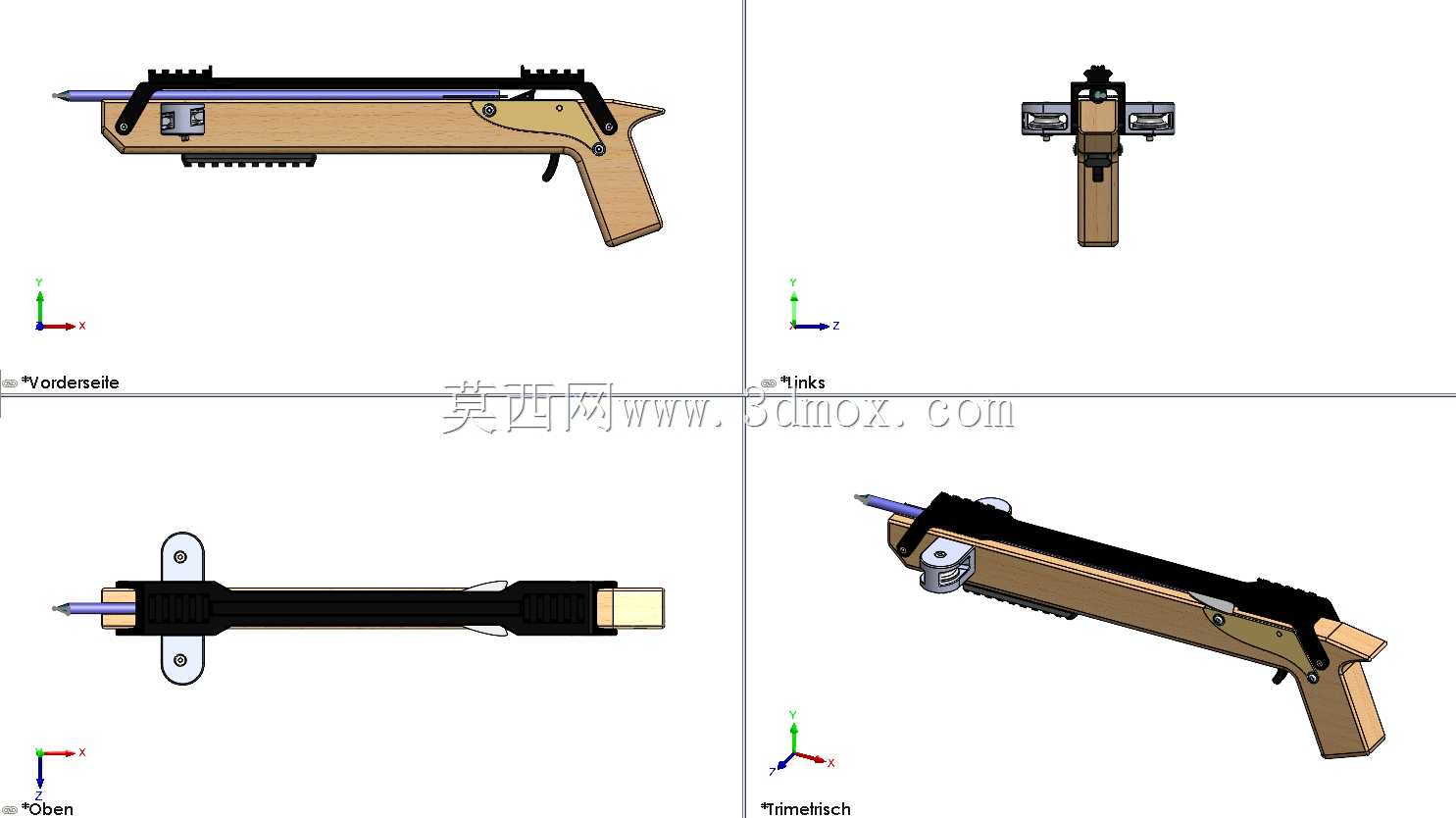

这款手持弹射类玩具的结构设计，核心围绕低龄使用场景的安全边界展开，整体采用木质握把与工程塑料受力件组合的架构，在保证结构强度的同时控制整体重量，适配单手握持的操作习惯。从功能实现逻辑来看，其动力来源为前置挂载的多组橡皮筋，通过扳机组件的锁止结构实现蓄力待发，扣动扳机后释放滑块带动弹射杆完成击发动作，整套传动结构无金属弹性受力件，从结构根源上降低误操作带来的伤害风险。设计过程中优先复用了成熟的手持类工具握持人机参数，握把的倾斜角度、扳机的触发行程都参考了日常手持工具的操作尺寸，握把处预留的防滑纹理安装位，可后续粘贴防滑垫提升握持稳定性，弩身上方的皮卡汀尼结构预留位，可兼容小型玩具瞄准配件，拓展玩法的同时不破坏主体结构的受力平衡。从安装边界来看，整体横向长度控制在单臂伸展的舒适操作区间内，竖向高度不超过成年人手掌宽度，所有外露的结构棱边都做了R2以上的圆角处理，避免使用过程中剐蹭划伤。弩身中部的滑块导轨采用内嵌式设计，将滑动摩擦面完全封闭在主体结构内部，既避免灰尘毛发进入导轨造成卡滞，也防止使用过程中手指误入滑动区域造成夹伤。前端的橡皮筋挂点采用快拆结构设计，无需额外工具即可更换不同拉力规格的橡皮筋，适配不同年龄段的使用力度需求，挂点处做了加厚的受力衬片，分散橡皮筋拉力对木质主体的局部压强，避免长期使用后木质结构出现开裂变形。扳机的锁止结构采用斜面卡位设计，触发力度控制在10-15N区间，既保证待发状态下不会因为轻微晃动出现误触发，也能让低龄使用者轻松完成扣动操作。整体结构的装配全部采用卡槽定位加螺丝紧固的方式，无粘接结构，所有零部件都可单独拆卸更换，降低后期维护的成本，弩身底部预留的附件安装槽，可加装小型脚架或者握把配件，拓展不同的使用姿态。从结构受力路径来看，橡皮筋的拉力通过前端挂点、弩身主体、尾部锁止结构形成闭环受力，所有受力节点都做了局部加厚处理，木质主体的受力方向顺着木材纤维走向排布，最大化利用材料的结构强度，在控制整体重量的前提下保证长期使用的结构稳定性。
