CR2032纽扣电池简易收纳供电结构

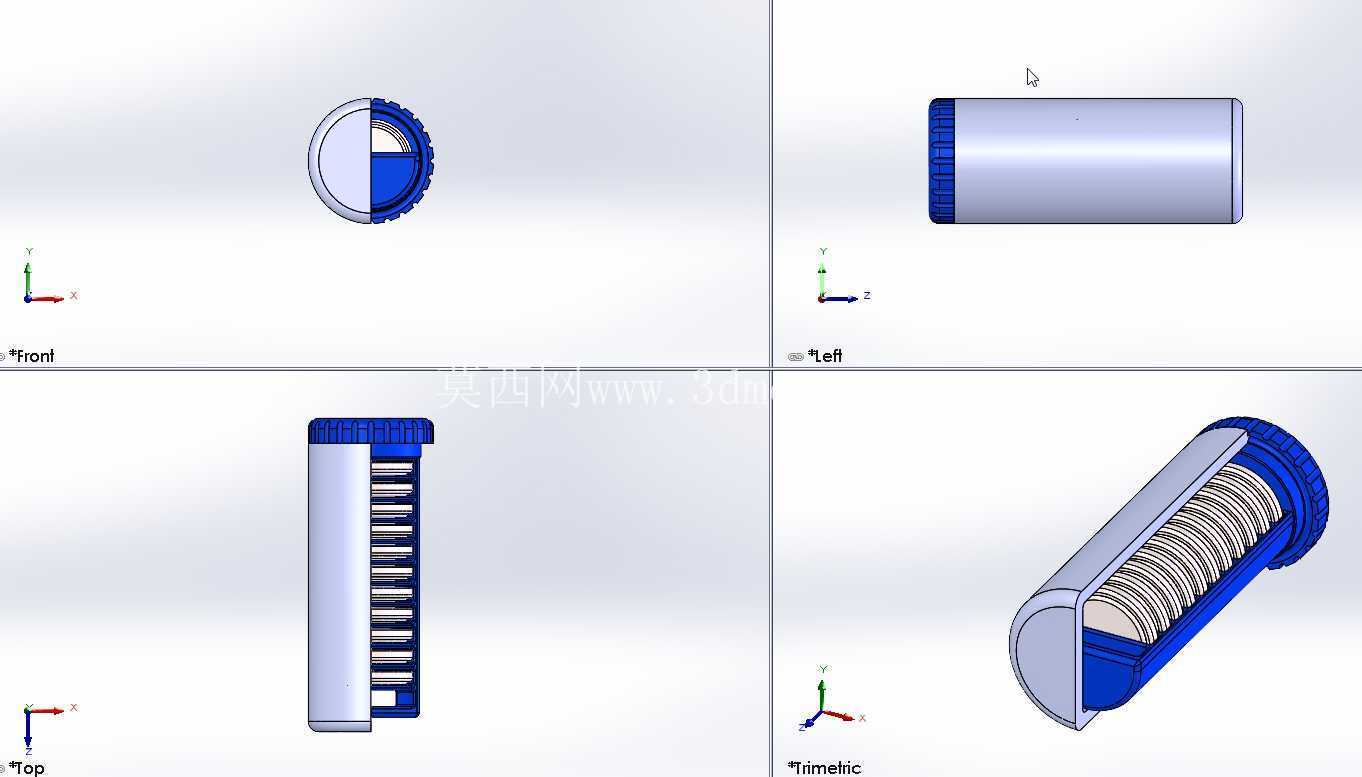

　　在小型便携电子设备、嵌入式传感模块、低功耗手持检测装置的开发场景中，CR2032纽扣电池的多节串联供电方案一直是结构设计里的常见需求，这类应用往往对供电模块的体积、安装便捷性、电池固定可靠性有明确要求，既要保证多节电池串联时的接触稳定性，避免设备受振动、跌落影响出现接触不良断电的问题，又要控制整体结构尺寸，尽可能压缩供电模块占用的设备内部空间，同时还要兼顾电池更换的操作便捷性，不需要额外复杂工具就能完成电池拆装。这款CR2032电池组结构采用筒式排布设计，将多节CR2032纽扣电池沿轴向依次叠放，通过壳体内部的限位槽约束每一节电池的径向位移，避免电池在壳体内出现歪斜、错位的情况，叠放的电池两端分别通过壳体两端的导电接触件实现串联导通，接触件采用弹性抵接结构，能够抵消电池厚度公差带来的接触间隙，保证每一节电池都能可靠导通，不会因为长期使用后的接触件疲劳、电池尺寸偏差出现供电中断的问题。

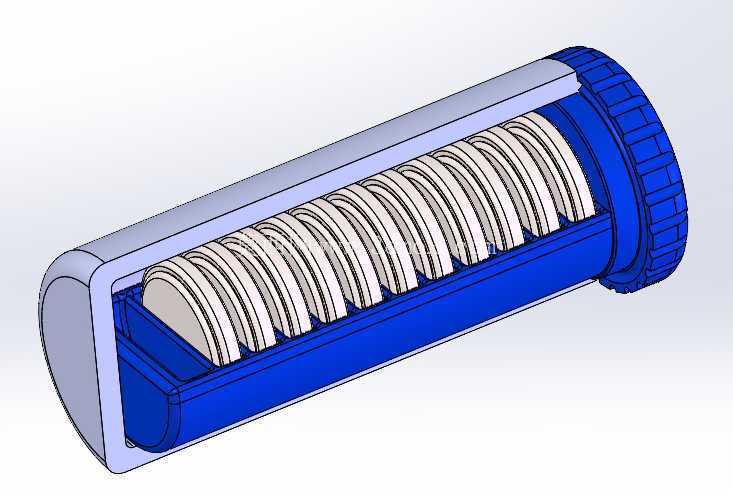

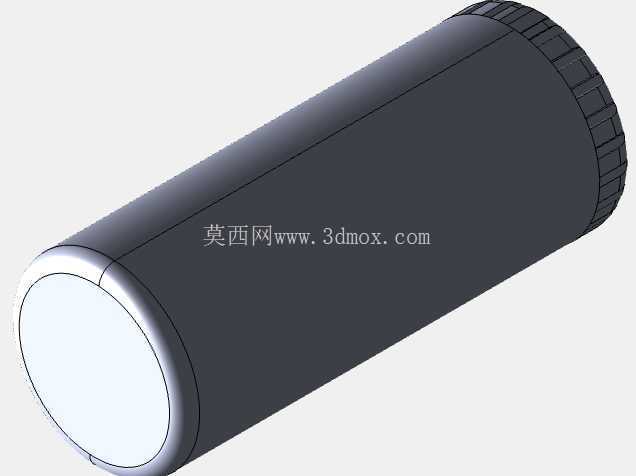

　　结构一端设计有滚花旋盖，旋盖与筒体采用螺纹配合，旋盖表面的滚花结构能够增大手部操作时的摩擦力，不需要借助额外工具就能徒手完成旋盖的开合，方便用户快速更换内部电池，旋盖拧紧后能够对叠放的电池组施加稳定的轴向预紧力，进一步保证电池之间、电池与端部接触件之间的接触压力，即使在设备受到振动、冲击的工况下，也能维持稳定的电连接。筒体采用半开放可视化结构设计，一侧设置透明视窗区域，能够直接观察内部电池的剩余数量、安装状态，不需要拆开旋盖就能快速判断电池是否装反、是否存在电池漏液的异常情况，降低日常维护的操作成本。从安装边界来看，整体筒体为圆柱构型，外径适配多节CR2032叠放后的径向尺寸，仅在电池外径基础上预留了壳体壁厚与内部限位筋的安装余量，轴向长度根据串联电池的节数匹配，两端的安装接口可以根据实际设备的安装需求做适配调整，既可以直接作为独立的便携供电模块外接使用，也可以通过筒体外侧的安装卡槽、固定孔位集成到小型电子设备的内部结构中，不需要额外设计复杂的电池固定支架。

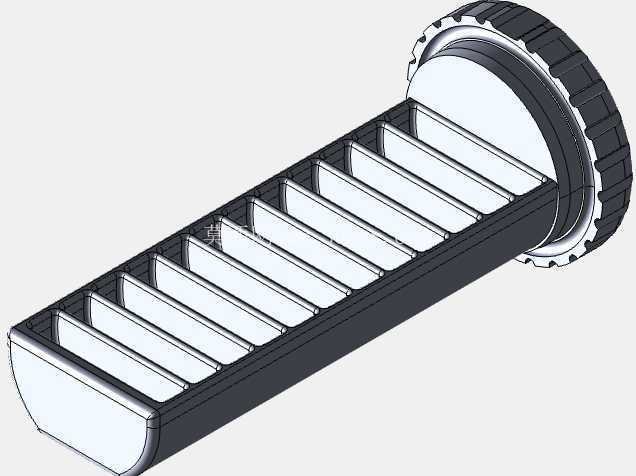

　　在结构设计过程中，针对纽扣电池组常见的接触不良、电池窜动、更换不便的问题做了针对性优化：内部的电池限位筋沿筒体轴向均匀分布，每道限位筋的高度刚好贴合CR2032电池的边缘，既能够约束电池的径向位移，又不会在装入电池时造成过大的插入阻力，电池叠放时相邻电池之间可以自然贴合，不会因为限位筋的存在出现接触间隙；端部的导电接触件采用嵌入式安装结构，固定在筒体端盖与旋盖的内部，接触件的接触端设计有弧形凸起，能够精准抵接在纽扣电池的中心导电区域，避免接触偏位导致的接触电阻过大问题；旋盖的螺纹配合长度经过匹配设计，既保证拧紧后的连接可靠性，又不会因为螺纹过长导致旋盖开合操作繁琐，同时螺纹处预留了微小的间隙，避免长期使用后因为塑料件蠕变、温湿度变化导致旋盖卡死无法打开。这类简易型电池组结构非常适合用在低功耗物联网传感节点、小型手持检测仪器、便携电子演示装置、DIY电子制作项目中，相比市售的成品电池盒，这款结构的空间利用率更高，没有多余的冗余结构，整体外形规整，更容易集成到紧凑的设备内部，同时3D打印的加工适配性好，不需要复杂的模具就能快速制作出样件验证结构合理性，在小批量试制、个人DIY项目中能够大幅缩短供电模块的开发周期，降低结构开发成本。

　　实际使用过程中，该结构能够稳定承载多节串联的CR2032电池，持续为负载提供稳定的供电电压，电池更换操作简单，日常维护难度低，结构本身没有易损的复杂部件，长期使用的可靠性表现优异，针对不同的供电电压需求，还可以通过调整筒体的轴向长度，灵活调整串联的电池节数，适配3V、6V、9V等不同的供电电压需求，不需要重新开模制作整体结构，只需要调整筒体长度参数就能快速适配不同的应用场景，结构拓展性较强。
