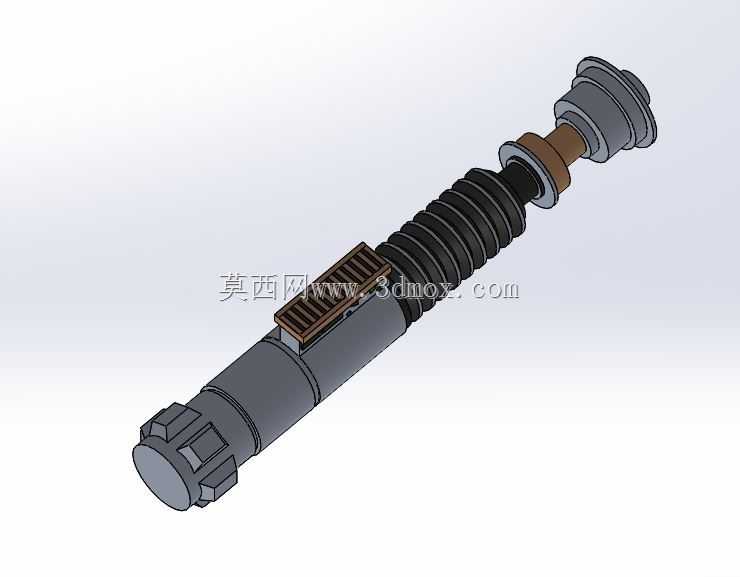

星球大战卢克天行者EP6光剑剑柄复刻

这款光剑剑柄的三维结构复刻，核心面向影视道具制作、主题展陈搭建、同人周边开发等场景的结构设计需求，在实际道具生产环节，可直接作为手板加工、3D打印、机加工的结构参考基准，避免传统手工测绘带来的尺寸偏差与装配错位问题。从功能特性来看，该结构完整还原了EP6版本卢克光剑的握持段防滑纹理、尾部调节旋钮、中部激活开关卡位、顶部剑刃发射基座的全部细节，握持段的环形防滑肋条深度控制在1.2mm，既保证手持时的摩擦力符合真实道具的握持手感，又不会因为肋条过深导致加工时出现薄壁断差，适配ABS注塑、树脂打印、铝合金CNC加工等多种加工工艺的公差要求。设计过程中优先考虑了实体道具的装配边界，整体剑柄总长控制在280mm，最大外径位于尾部旋钮位置为45mm，握持段外径统一为32mm，符合成年男性单手握持的人体工程学尺寸，内部预留了直径20mm的中空腔体，可容纳常规18650电池、发光驱动板、音效模块等电子元件，腔体壁厚统一设置为2.5mm，在保证结构强度的同时尽可能控制整体重量，成品装配后重量可控制在600g以内，长时间手持拍摄或cosplay展示不会产生明显的负重感。结构拆分上按照实际加工的装配逻辑做了分件处理，尾部旋钮、握持段、开关组件、顶部基座分别为独立可拆分结构，各段之间采用M30*1.5的细牙螺纹连接，螺纹配合长度设置为8mm，既保证连接后的同轴度误差不超过0.1mm，又能实现无工具快速拆装，方便后期内部电子元件的检修与更换。开关位置的矩形卡位做了0.2mm的公差预留，适配市面上通用的12*12mm轻触开关安装，开关表面的格栅纹理深度0.8mm，还原原作道具的金属蚀刻细节同时，不会出现积屑瘤影响加工表面质量。顶部的剑刃基座做了阶梯式限位结构，可直接适配直径25mm的标准PC透明剑刃，基座内部预留了发光灯珠的安装平面，平面度公差控制在0.05mm以内，保证灯珠安装后光线出射角度均匀，不会出现局部亮斑。在展陈场景应用中，该结构可直接搭配透明亚克力支架做静态展示，底部预留了M6的标准螺纹孔，可直接固定在各类展架上，不需要额外做转接结构。针对同人周边的批量生产需求，所有结构的拔模斜度统一设置为1.5度，避免注塑生产时出现粘模问题，所有外表面的圆角过渡均控制在R0.5-R2mm之间，既还原原作金属道具的硬朗质感，又不会因为锐边导致使用时出现划伤风险。
