1/8比例遥控童车用液压避震器结构设计

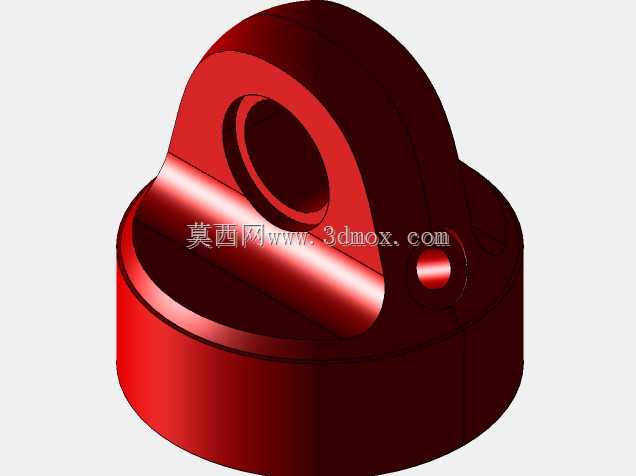

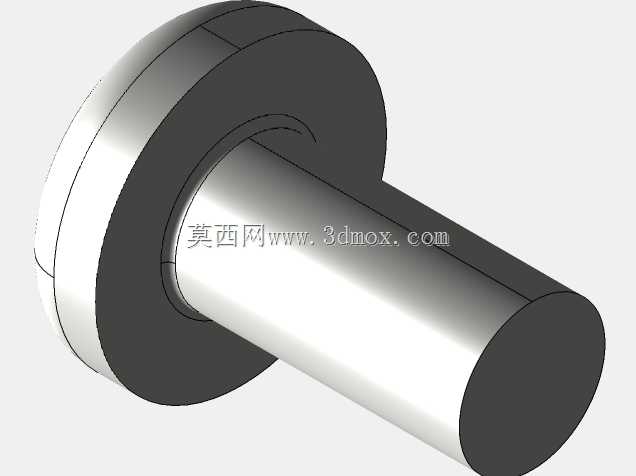

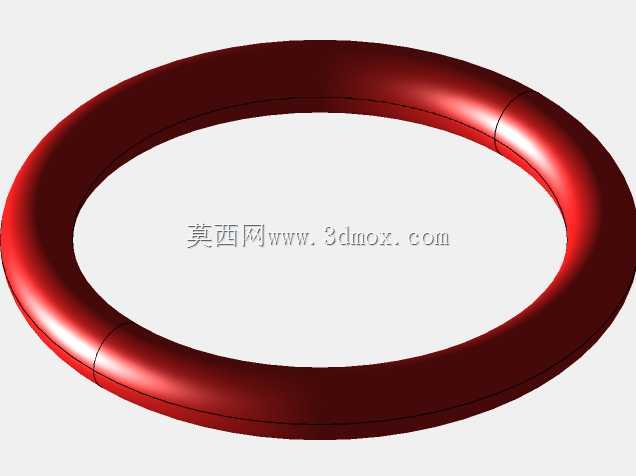

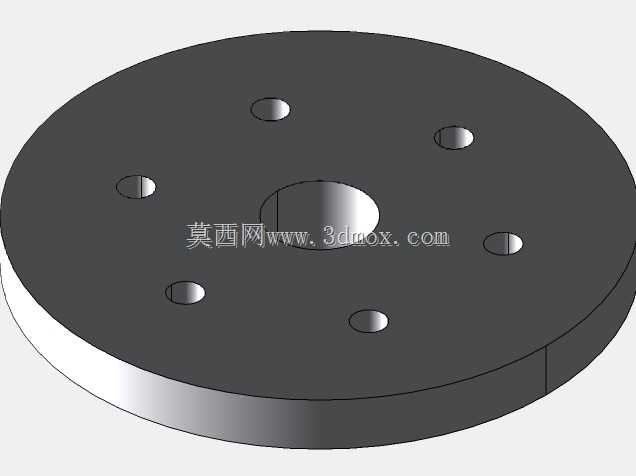

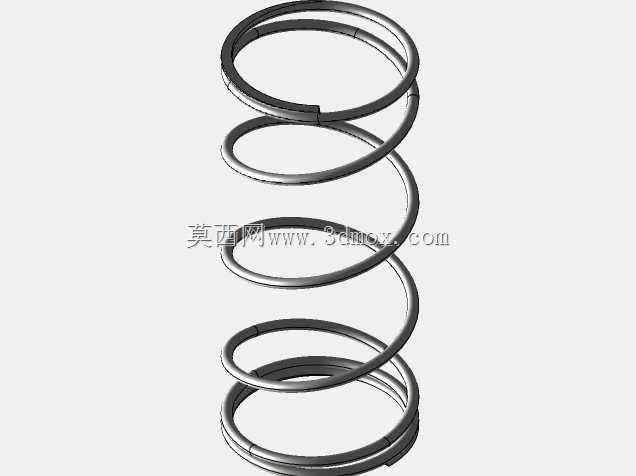

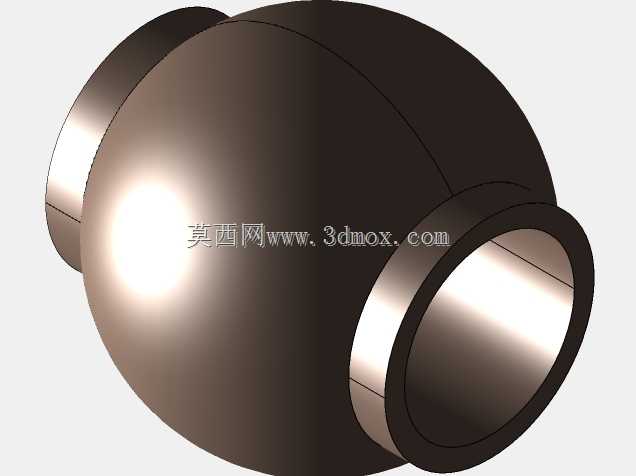

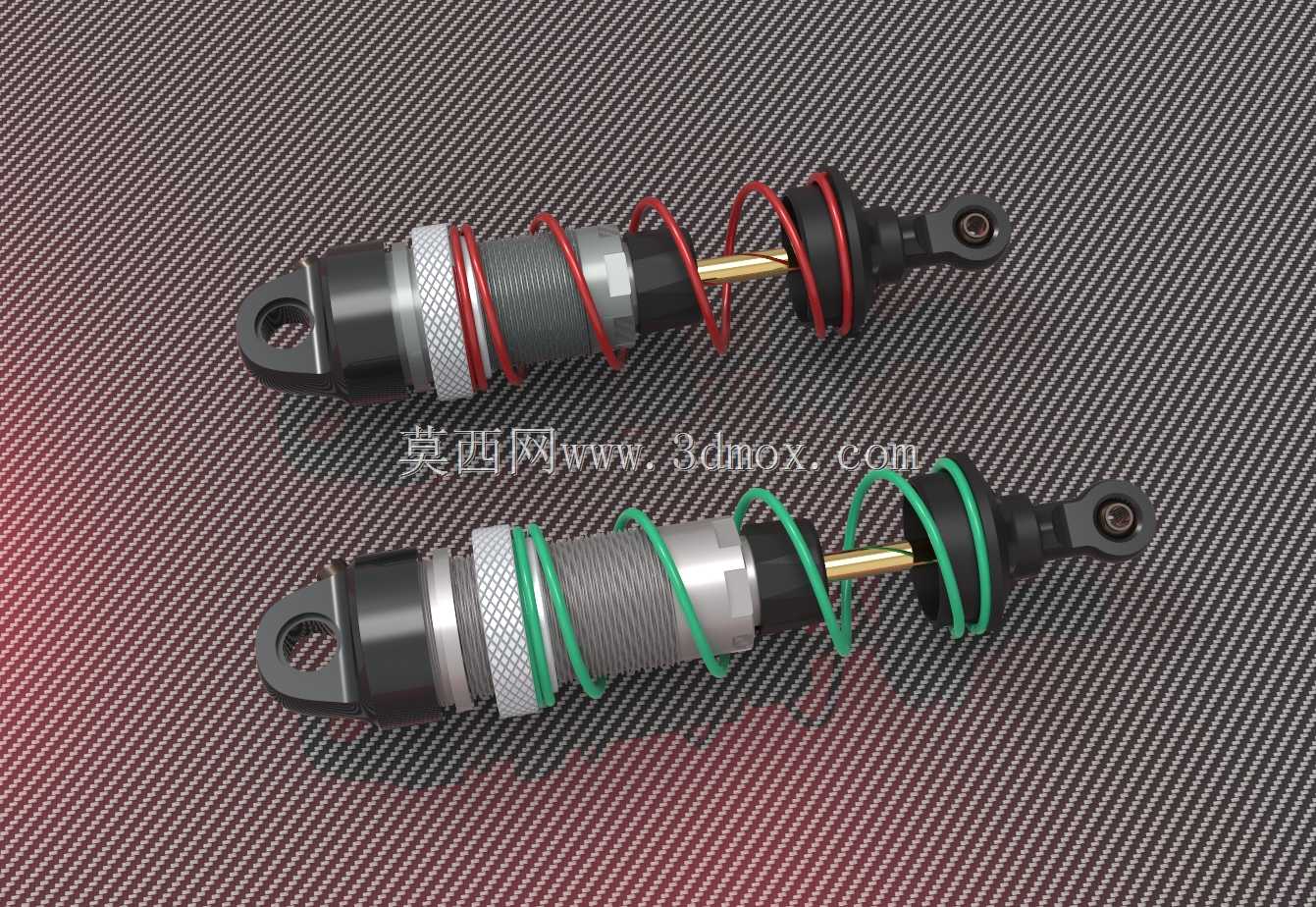

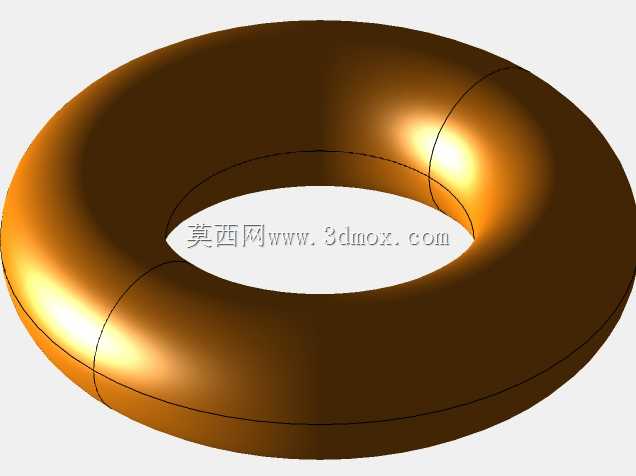

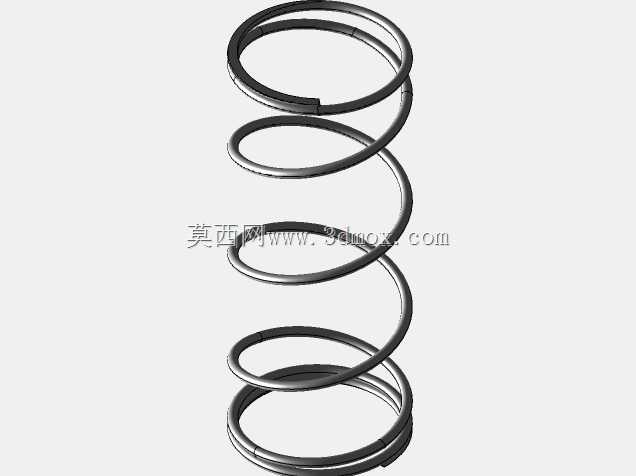

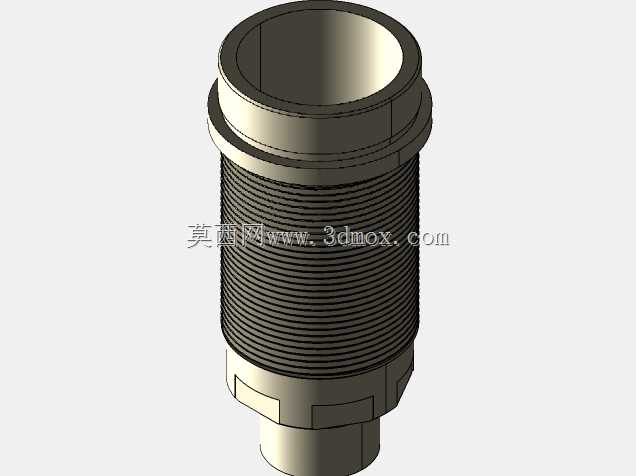

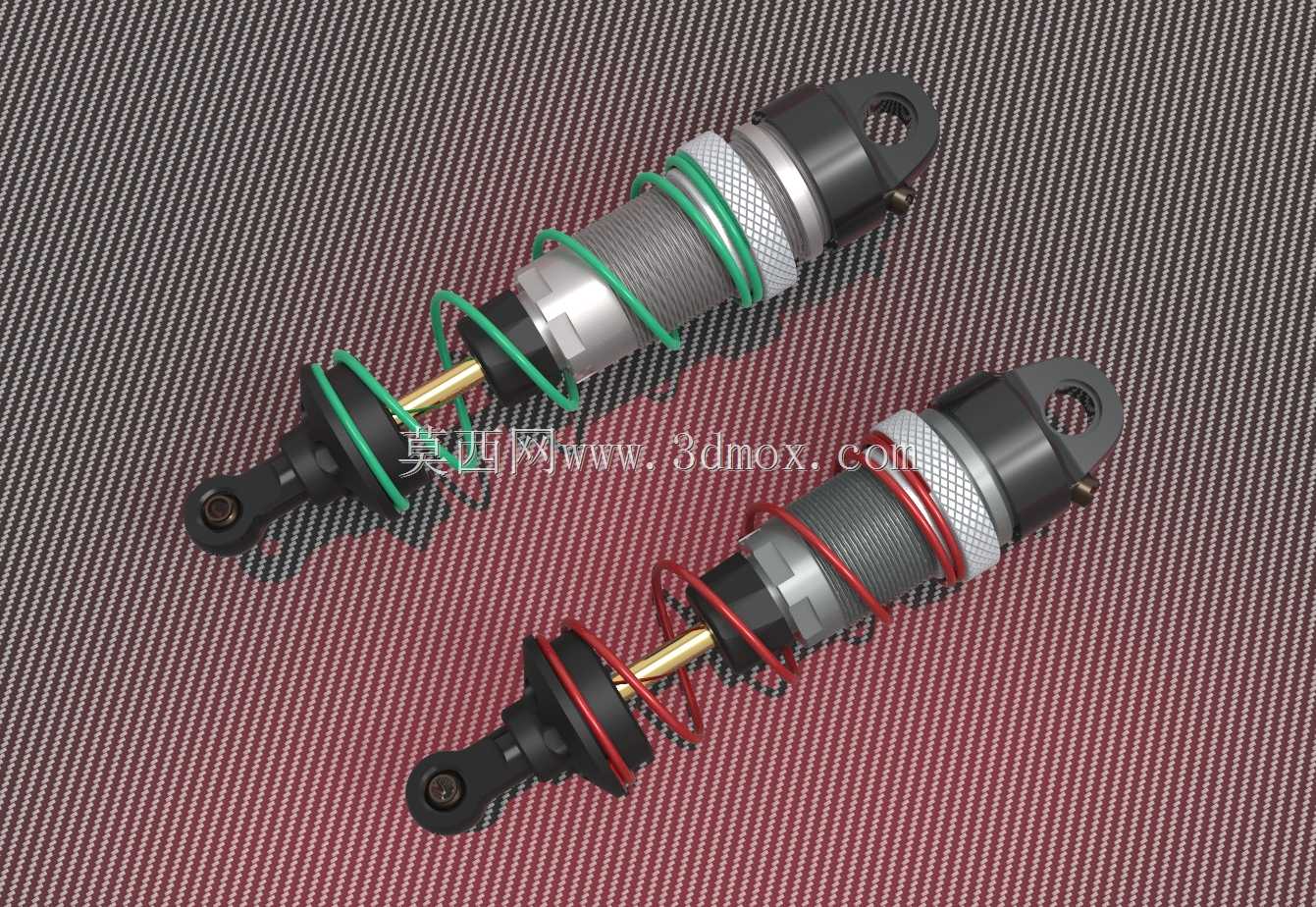

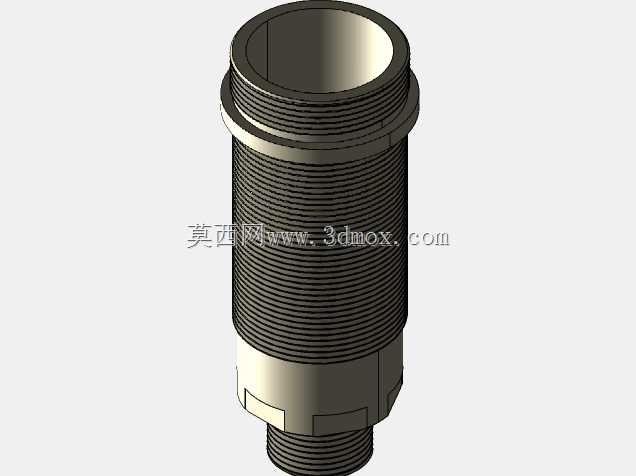

这款避震部件主要适配1/8比例的遥控模型童车，对应特鲁吉车型的悬架安装位，在模型车的行驶场景中承担路面冲击缓冲、行驶姿态稳定的核心作用。实际使用中，模型车在非铺装路面、跳跃落地、高速过弯时，车轮端传递的瞬时冲击会直接作用于避震器，该部件通过弹簧形变与内部阻尼结构的配合，将刚性冲击转化为渐进式的缓震作用力，避免车架承受硬冲击导致结构损坏，同时维持轮胎与地面的有效接触，保证行驶过程中的抓地力与操控稳定性。从结构设计来看，这款避震采用外置螺旋弹簧配合筒身阻尼的经典结构，筒身主体采用金属材质加工，表面做了防滑滚花处理，既提升了结构强度，也方便后期调整弹簧预压时的夹持操作。上下两端采用球头式安装接口，这种设计可以适配悬架摆臂与车架安装座之间的多角度摆动，避免运动过程中出现卡滞，同时球头结构的间隙控制在合理范围内，既保证活动自由度，又不会因旷量过大影响操控精度。弹簧部分根据阻尼特性匹配了不同的刚度参数，图中展示的两款分别搭配绿色、红色弹簧，对应不同的阻尼调校需求，可适配不同车重、不同行驶场景的使用需求，比如偏向越野跳跃的场景可选用刚度更高的弹簧搭配大阻尼设定，偏向平路竞速的场景可选用刚度稍低的弹簧提升贴地性。安装边界方面，这款避震的上下安装孔中心距在完全伸展状态下适配1/8特鲁吉车型的原厂悬架行程，筒身直径控制在标准模型避震的通用尺寸范围内，可直接替换同规格的原厂避震部件，不需要额外修改车架安装位。筒身内部的阻尼结构采用活塞配合阻尼油的设计，通过活塞上的油孔大小控制阻尼油的流动速度，从而实现不同的压缩与回弹阻尼表现，建模过程中完整还原了筒身内部的活塞、活塞杆、密封件的装配关系，弹簧的螺距、线径参数也按照实际产品的比例还原，可直接用于模型车的悬架结构装配验证，也可作为同规格避震产品改型设计的参考基础。在实际选型适配时，需要注意安装球头的螺纹规格与车架端的安装座匹配，同时根据整车的重量分布调整弹簧预压环的位置，保证四个车轮的避震行程一致，避免出现车身姿态倾斜的问题。
