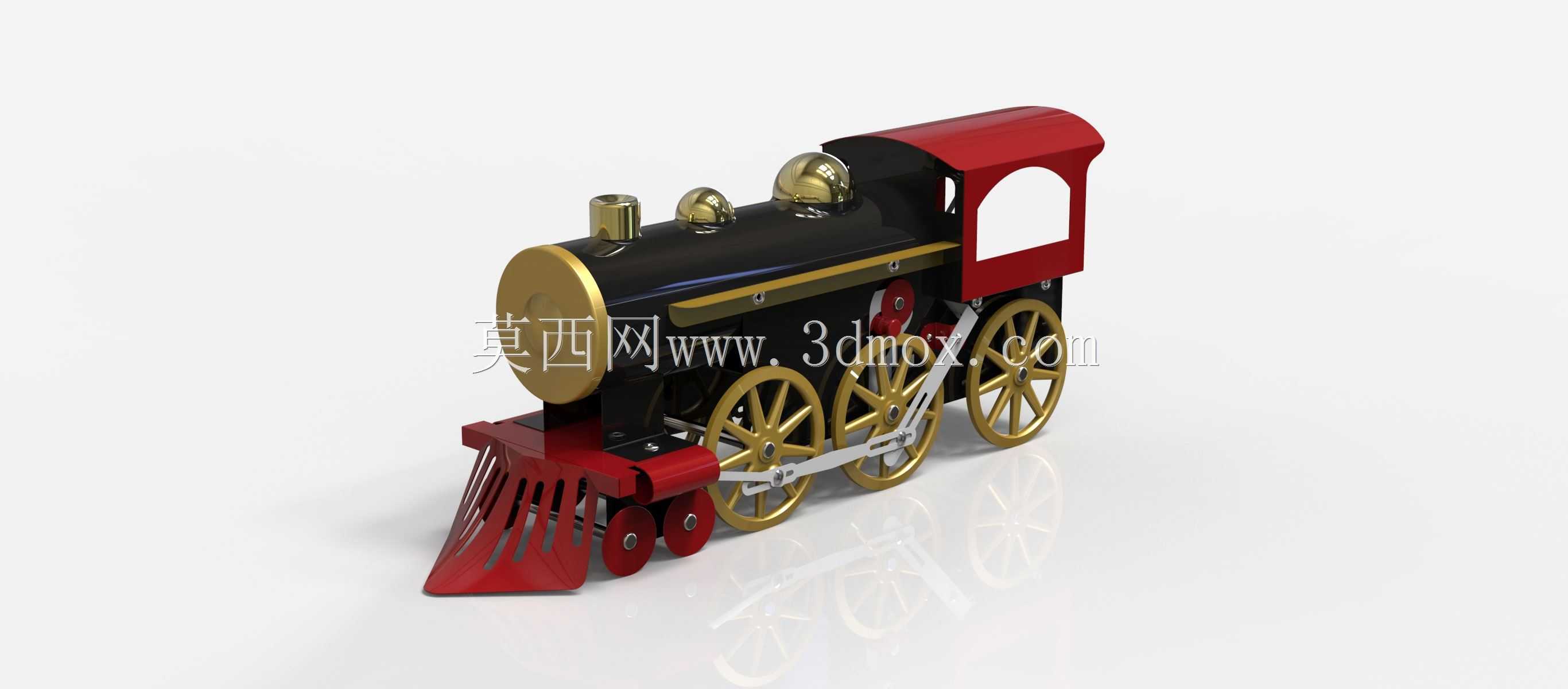

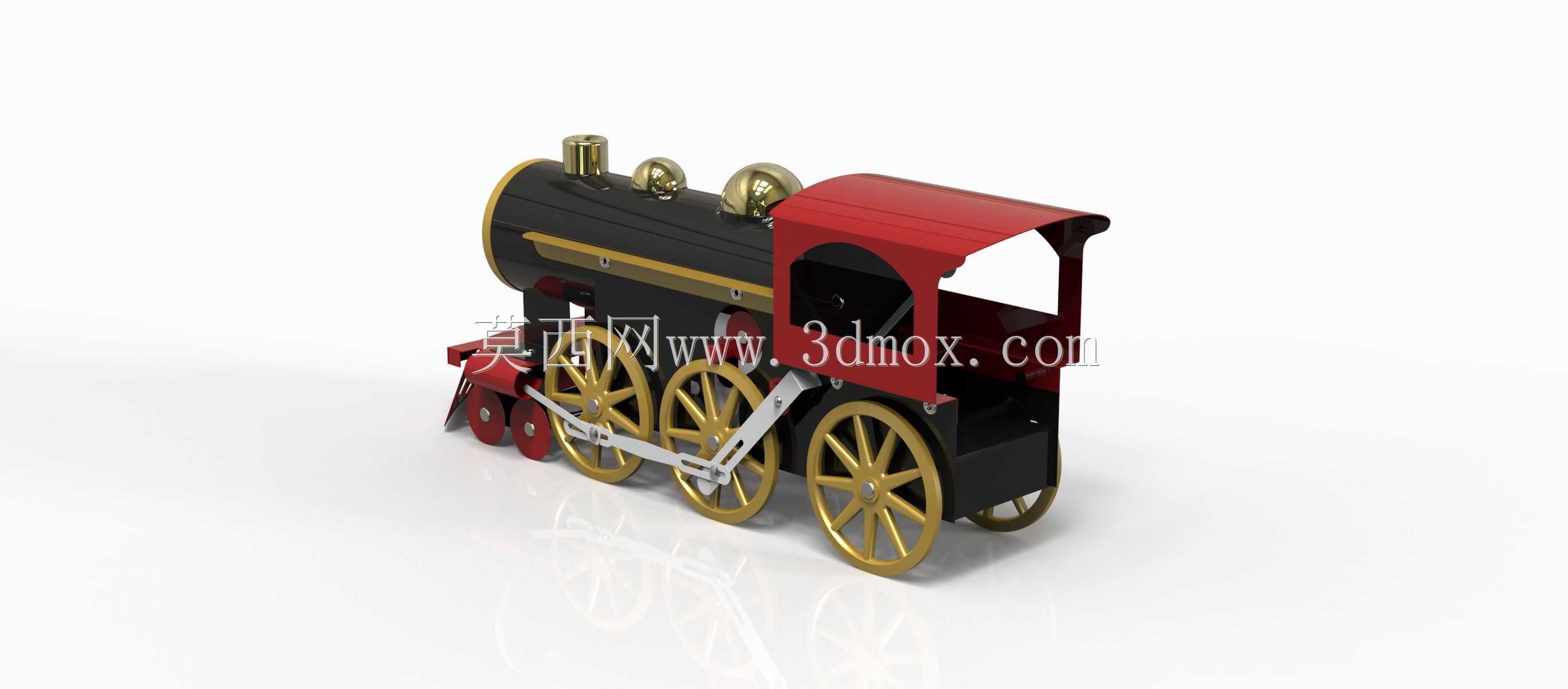

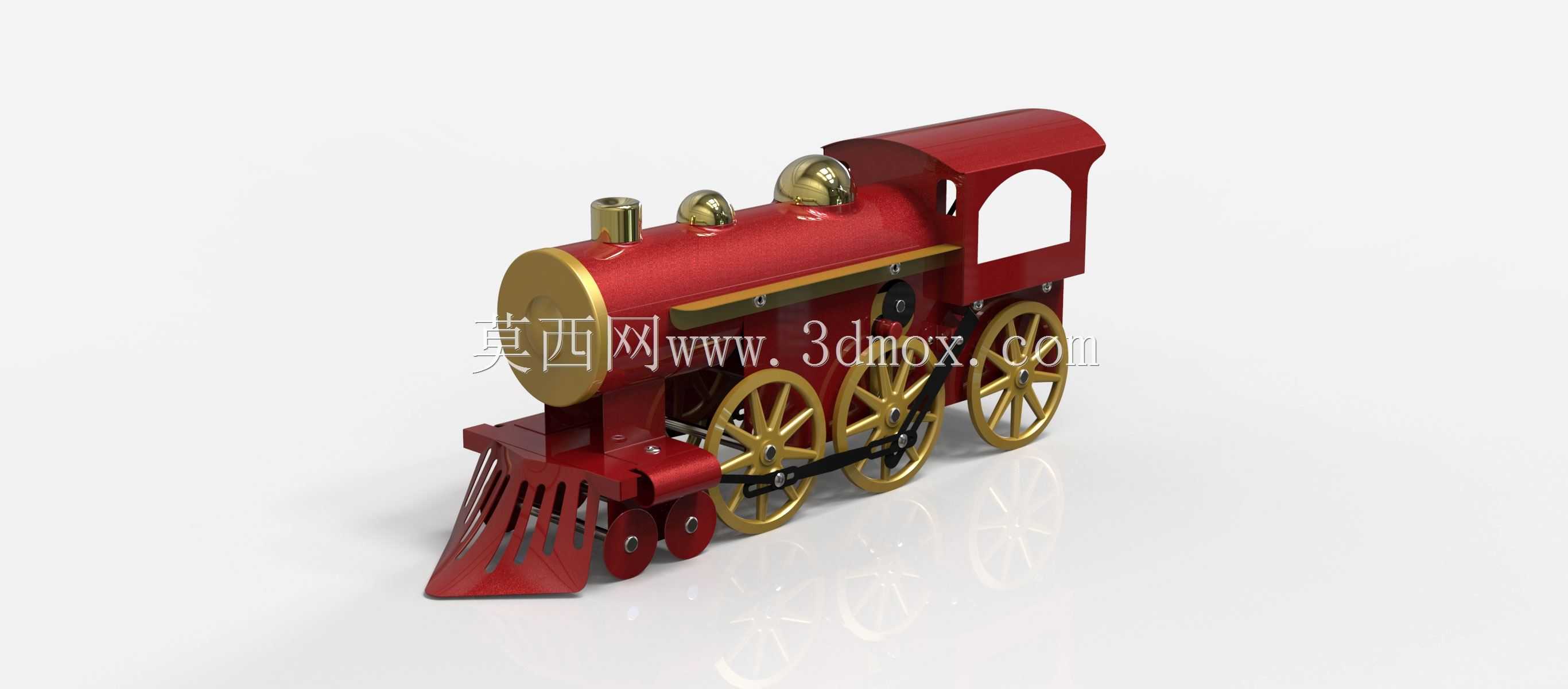

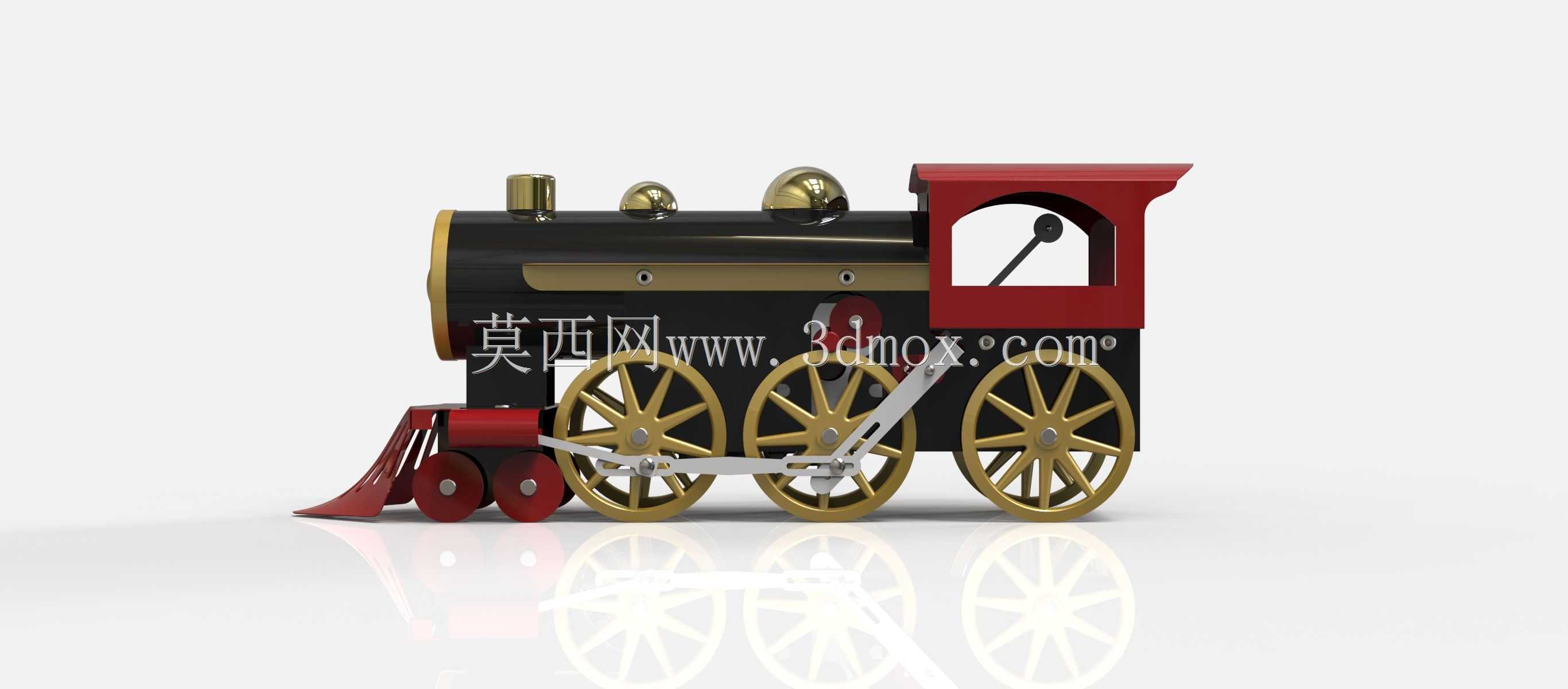

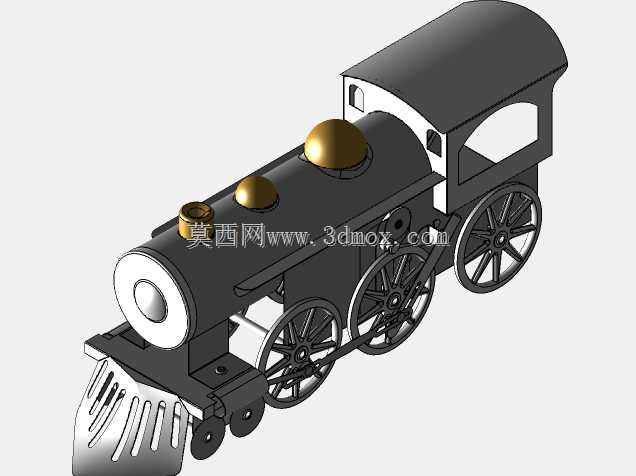

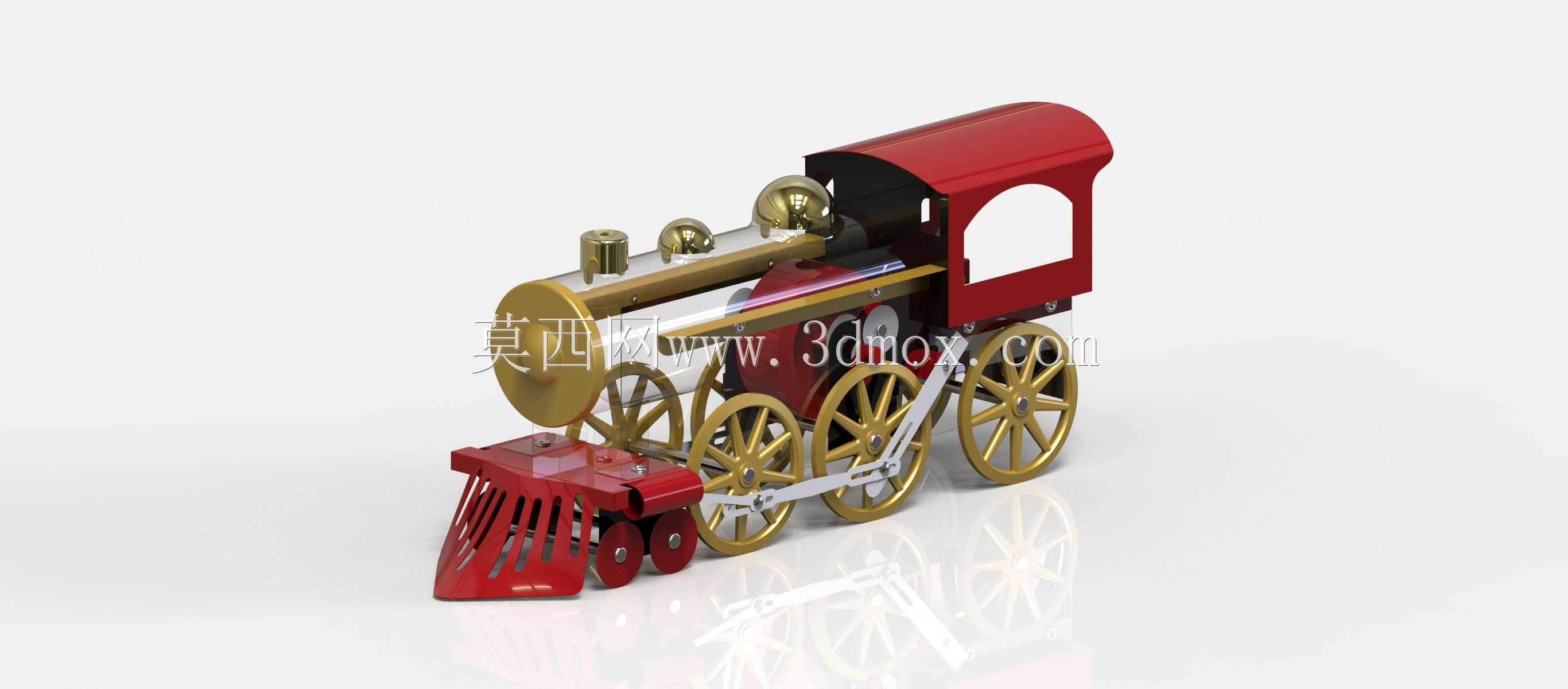

复古金属冲压玩具火车头结构设计

这款复古金属冲压玩具火车头的结构设计，核心围绕冲压件的装配逻辑展开，所有外露钣金件均采用薄金属板材冲压成型，无需复杂的机加工工序，适配小批量玩具生产的冲压工艺需求。从实际应用场景来看，该结构可作为复古玩具产品线的核心单品，也可作为金属拼装玩具的组件，供爱好者手动组装完成，还原早期金属冲压玩具的装配体验。

设计过程中优先考虑了冲压件的脱模角度与折弯边界，车头前部的排障器采用多道折弯成型，预留了与车架主体的卡扣安装位，无需额外紧固件即可实现初步定位，降低装配环节的零件数量。锅炉部分的圆柱形主体采用卷边咬合结构，避免焊接工序带来的表面处理难题，表面的金色装饰条采用嵌入式卡槽固定，装配后无突出棱边，符合玩具产品的安全设计要求。

车轮组件采用三层叠压结构，金色轮辐与红色轮缘通过冲压铆接固定，轮轴与车架之间预留了0.2mm的转动间隙，无需额外轴承即可实现顺畅转动，连杆机构的铰接孔位采用冲压翻边工艺强化，避免反复转动后出现孔位磨损变形的问题。车头上部的两个汽笛装饰件采用半球形冲压成型，底部设置定位插脚，直接插入锅炉主体的预留孔位即可固定，装配效率较高。

从安装边界来看，整车所有外凸部件均做了圆角处理，最小折弯半径控制在板材厚度的1.2倍，避免冲压过程中出现板材开裂问题。驾驶室的拱形窗口采用一次冲压落料成型，边缘做内卷边处理，既消除了锐边风险，也提升了窗口的结构强度。车架底部的轮轴安装座采用一体冲压成型，与车架主体为同一板材折弯而成，减少了单独零件的装配误差，保证四个车轮的接地平面度误差控制在0.1mm以内，推行过程中不会出现卡滞或颠簸问题。

整体结构没有采用复杂的曲面造型，所有型面均适配冲压工艺的成型极限，零件之间的连接以卡扣、铆接为主，仅少量位置采用螺丝紧固，既还原了早期金属玩具的复古质感，也兼顾了现代玩具生产的装配效率与耐用性要求，组装完成后可作为静态陈列摆件，也可作为轻度把玩的玩具产品。
