可加装注射器模拟液压的微型挖掘玩具结构

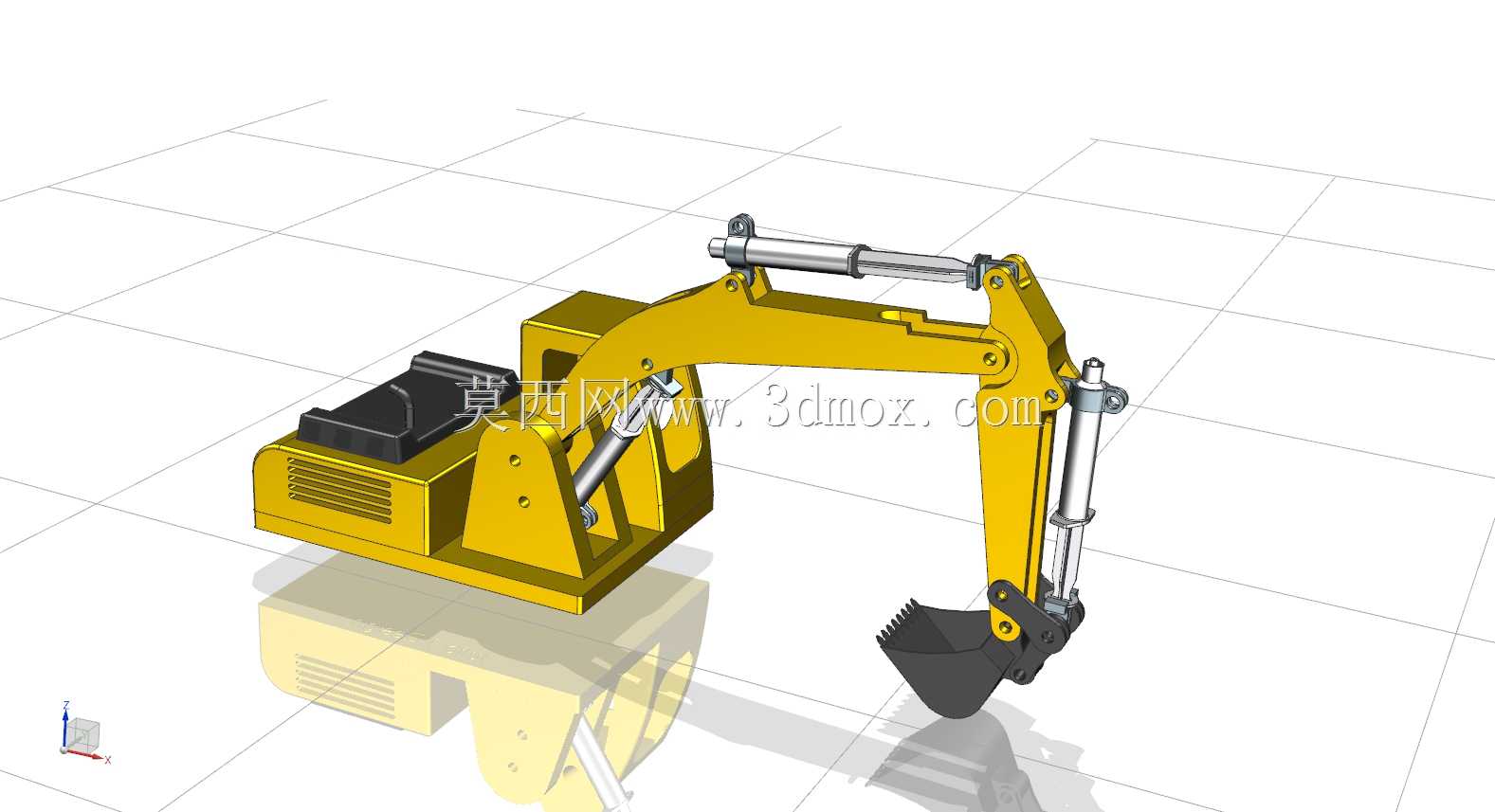

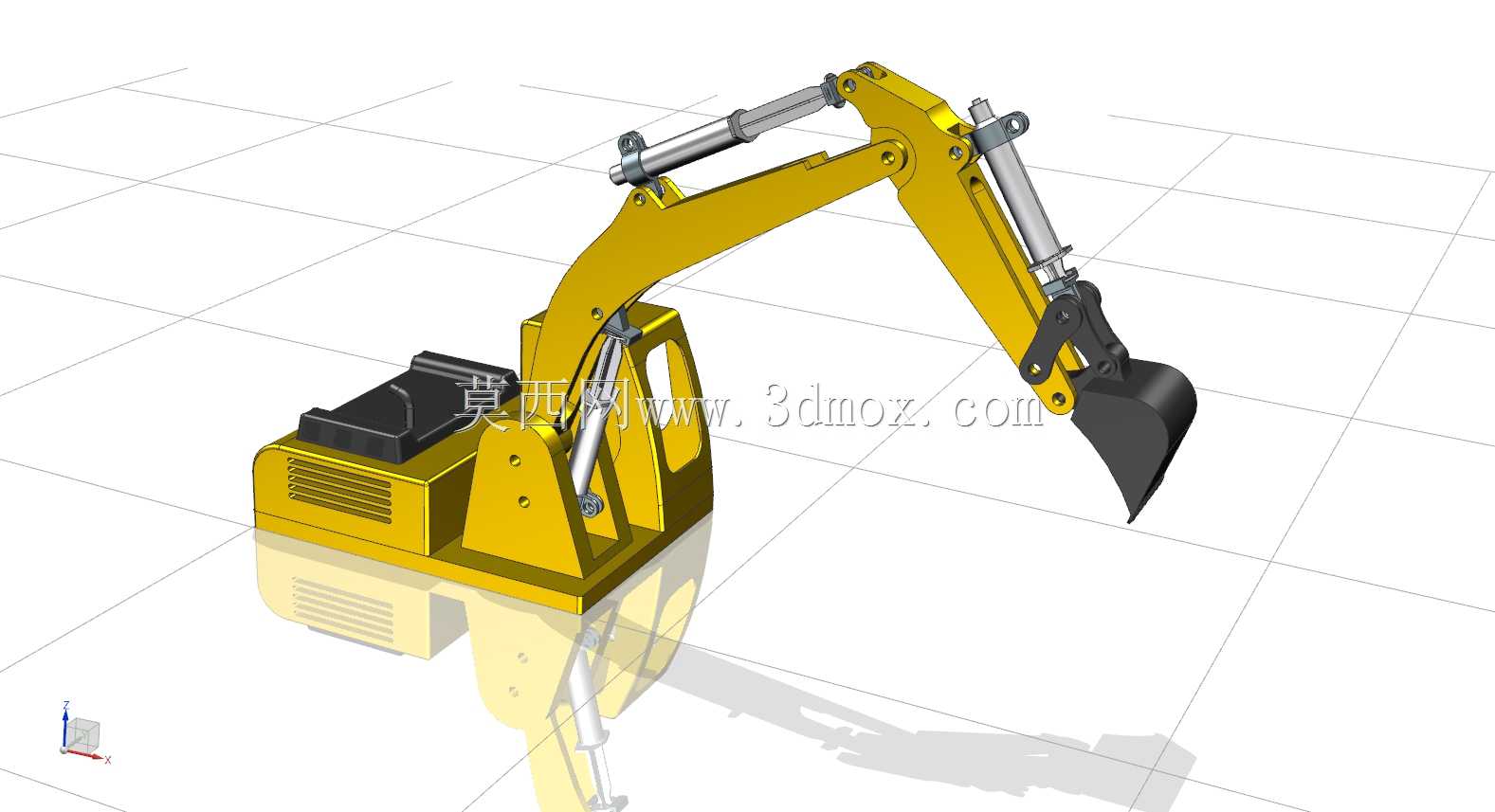

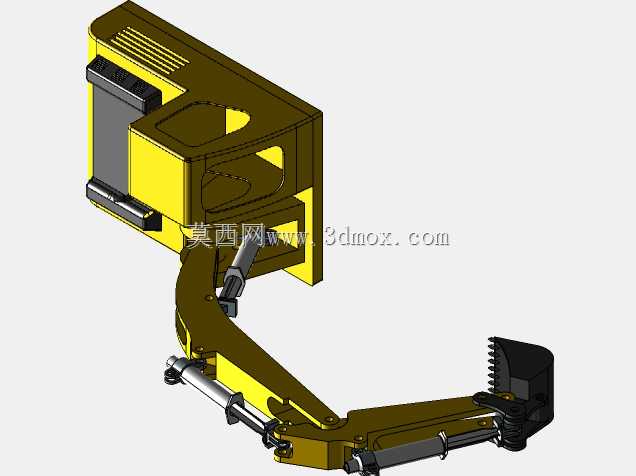

这款微型挖掘装置的设计初衷，是面向青少年科创实践场景打造可动手拼装的实操载体，区别于工业级挖掘设备的重载作业定位，它的核心用途是通过简易结构复现液压工程机械的动作逻辑，让使用者在组装、调试过程中理解流体传动的基本原理，也可作为桌面趣味摆件满足机械爱好者的收藏需求。从功能特性来看，它完整复刻了真实挖掘机的动臂抬升、斗杆收放、铲斗挖掘三个核心动作自由度，所有铰接点均采用M6螺钉与螺母作为转动副连接件，既保证转动过程无卡滞，也方便使用者根据自身需求拆解调整结构参数。设计阶段充分考虑了民用耗材的适配性，整套动力传输单元完全适配常规5ml规格注射器，无需定制专用液压元件，使用者只需将注射器通过软管连接对应油路，即可通过推压注射器推杆实现各工作臂的动作控制，模拟真实液压系统的动力传递过程，大幅降低了科创制作的材料获取门槛。从结构布局来看，整机采用固定式底座设计，没有配置行走机构，将所有结构重量集中在底座区域，保证动臂全伸状态下整机不会发生倾覆，底座上部预留了注射器安装位与管路排布空间，所有管路走线都贴近结构件内壁布置，避免动作过程中管路与铰接部件发生干涉。外形尺寸控制在桌面级摆放范畴，工作臂最大伸展长度可覆盖底座前方三倍底座宽度的作业范围，铲斗末端的挖掘轨迹经过反复校核，在动臂抬升、斗杆收放的全行程内，铲斗不会与底座、机身结构发生碰撞，各铰接点的转动角度限位也做了对应设计，避免超程转动导致结构损坏。在细节处理上，所有结构件的壁厚都做了均匀化处理，既满足3D打印制作的工艺要求，也能保证拼装后的结构强度，动臂与斗杆的截面采用类似工业挖掘机的箱型梁结构形式，在减轻整体重量的同时提升抗弯能力，铲斗的切削刃做了圆弧过渡处理，避免尖锐边角带来的使用安全隐患，完全适配儿童动手操作的使用场景。使用者也可在现有结构基础上拓展功能，比如加装旋转底座实现机身回转，或是更换不同规格的注射器调整动作力度与行程，满足不同的实验演示需求。
