长颈鹿造型注塑玩具反向工程结构设计

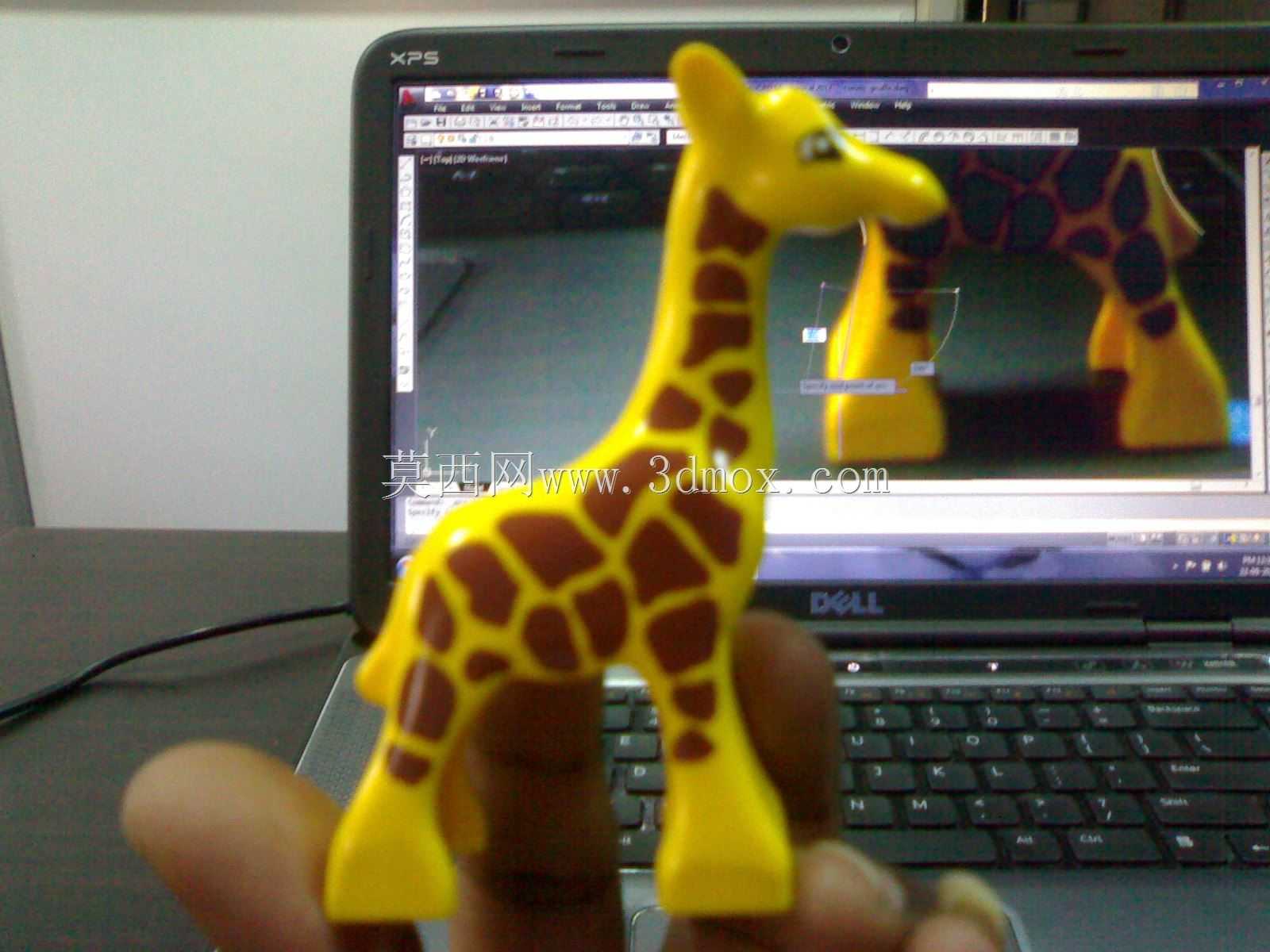

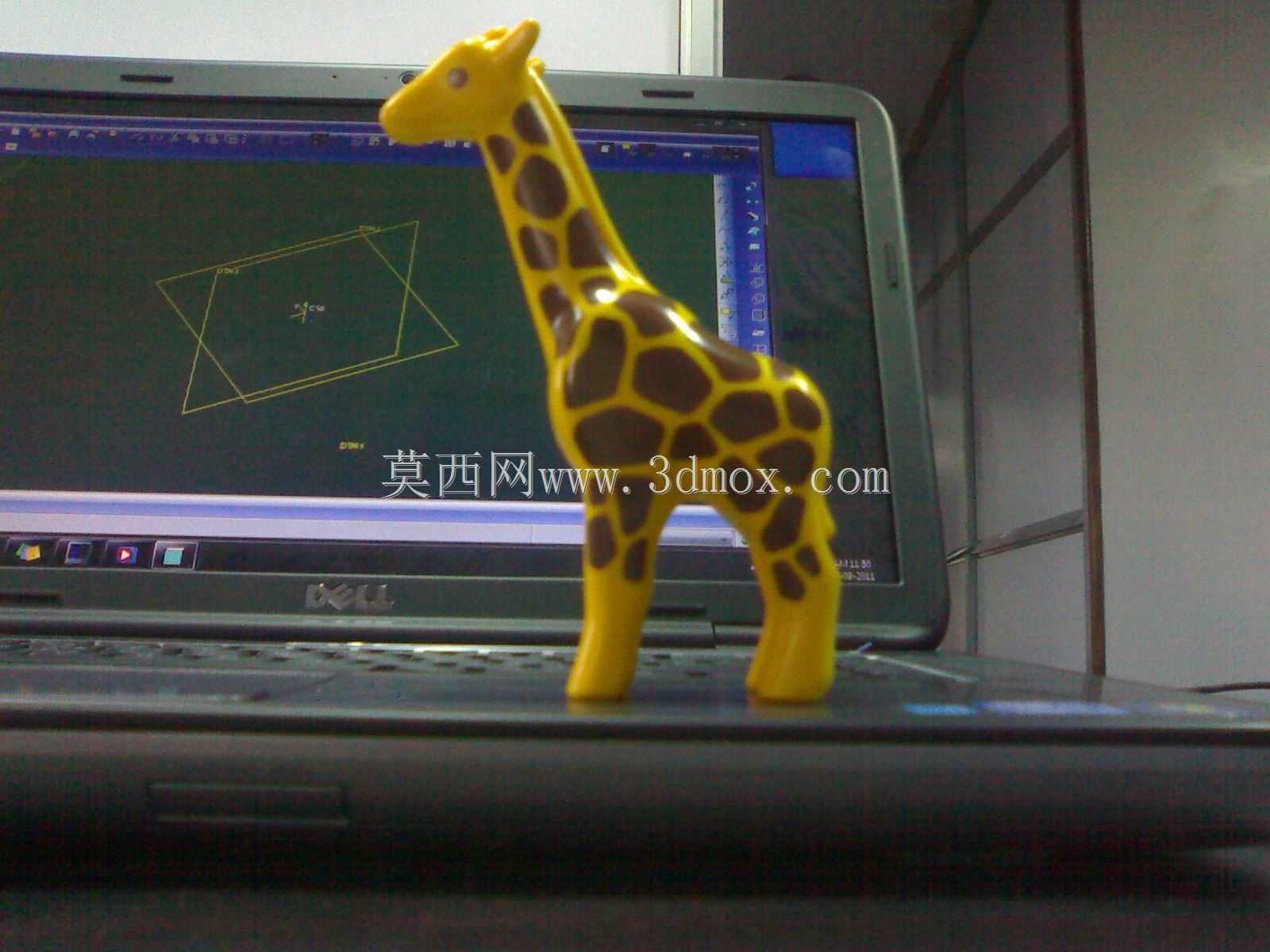

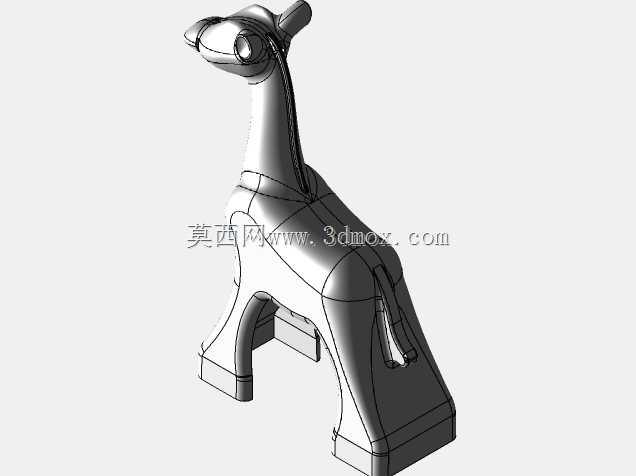

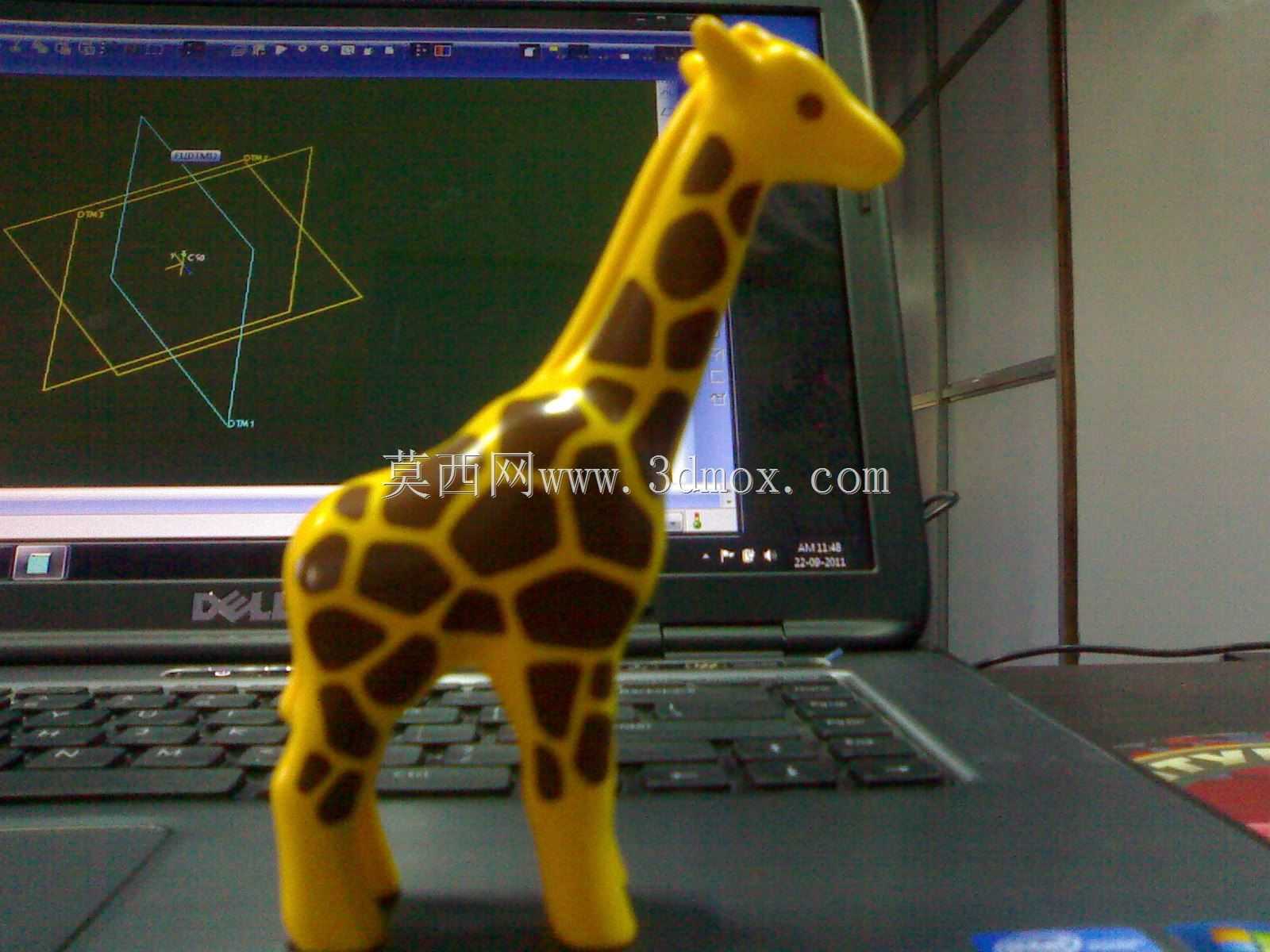

这类长颈鹿造型塑胶玩具的反向建模，核心服务于注塑成型生产环节的复刻与改型需求，日常多应用在儿童玩具量产、文创周边衍生品开发、注塑工艺实训教学这类场景里。做这类逆向建模的时候，最先要锚定的是实物的安装与摆放边界，整个摆件类玩具的底部支撑面要保证足够的平面度，四个蹄子的接触点共面公差控制在0.2mm以内，避免放置在平面上出现晃动感，整体高度控制在120mm上下，躯干最大宽度控制在45mm左右，适配常规小型注塑机的模架开模行程，也能匹配市面上通用的玩具吸塑包装内托尺寸，不需要额外定制包装耗材。从设计思路上看，反向测绘不是单纯抄外形，要先拆解实物的成型逻辑，这个长颈鹿玩具是整体一体注塑成型，没有额外的装配件，所以建模的时候要顺着塑胶熔体的流动方向调整曲面的过渡曲率，颈部和躯干衔接的位置做了R3的圆角过渡，既避免尖角位置出现应力集中导致把玩时断裂，也能减少注塑时熔体在转角位置的滞留痕迹，表面的斑纹是模内蚀纹实现的，建模时不需要单独拆分实体，只需要在曲面分区预留蚀纹的边界线即可，后续给模具厂做蚀纹工艺的时候能直接定位分区。从功能特性上看，作为面向低龄儿童的玩具，整个模型所有外露边缘都做了倒圆角处理，没有尖锐棱角，颈部的倾斜角度经过反复调整，重心落在四个蹄子围成的支撑面中心位置，哪怕受到轻微的侧向推力也不容易倾倒，不会因为玩具倾倒砸伤孩童。实际测绘过程中，要先通过三坐标扫描获取点云数据，再逐步铺面重构曲面，重点要校准腿部的拔模角度，沿着开模方向做1.5度的拔模斜度，避免注塑完成后顶出时出现粘模或者表面拉伤的问题，耳朵和尾巴这类细小突出结构，根部要做加厚处理，防止注塑时填充不足出现缺胶，也能提升结构强度，避免轻微磕碰就出现断裂。这类逆向模型除了直接用于复刻生产，也可以作为基础造型改型，比如调整斑纹样式、改变颈部姿态衍生出不同款的系列玩具，不需要重新做整体结构测绘，只需要调整局部曲面就能快速完成改型设计，大幅缩短新品开发的周期，也能减少前期开模试错的成本。建模时还要注意壁厚的均匀性，整个实体的壁厚控制在2.5mm左右，局部厚壁位置要做偷胶处理，避免注塑时出现缩痕影响外观，也能减少塑胶原料的用量，控制单件产品的生产成本。
