仿生扑翼传动机构机械结构设计

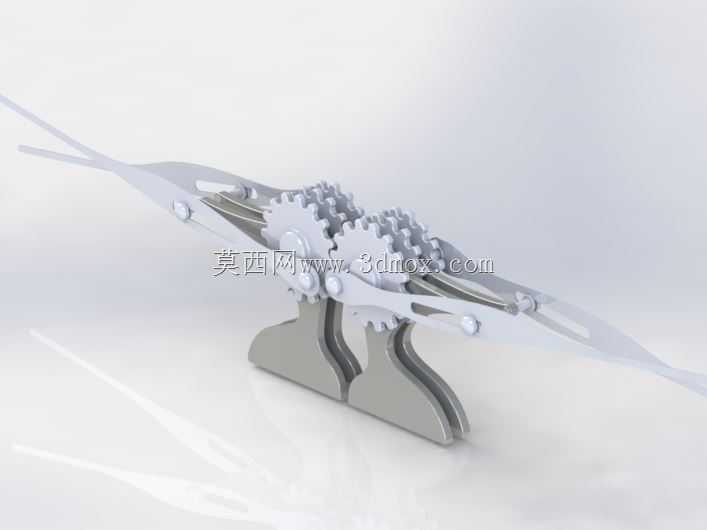

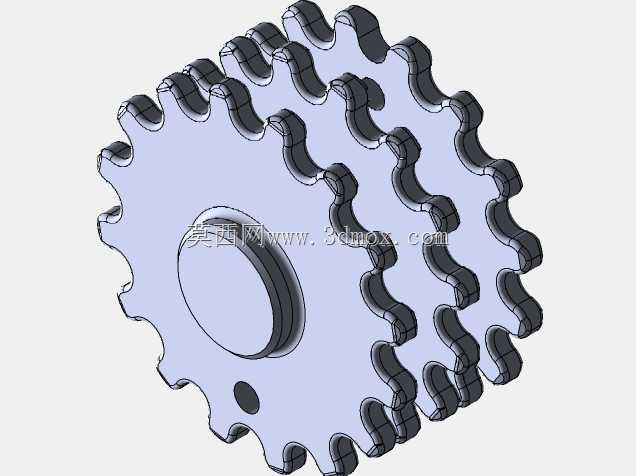

　　这套仿生扑翼传动结构，核心服务于微型仿生扑翼飞行器的动力传递环节，适配低空微小型仿生侦察飞行器、高校仿生机械教学演示装置两类主流应用场景，可在有限的机身安装空间内，将旋转动力转化为符合鸟类扑动规律的翼面往复摆动动作。从实际功能落地来看，整套结构通过对称布置的双联齿轮组完成动力分流，两侧输出端搭配带滑槽的连杆构件，把齿轮的定轴转动转化为翼根处的周期性摆幅，滑槽结构的设计预留了运动间隙补偿量，可抵消加工装配带来的尺寸误差，避免传动过程中出现卡滞、死点问题，同时能让翼面扑动的角度曲线更贴近真实鸟类的翼面运动轨迹，降低扑动过程中的气动阻力损耗。设计阶段优先考虑了安装边界的适配性，整体采用对称式布局，底部设置两个一体式支撑座作为整机安装基准，

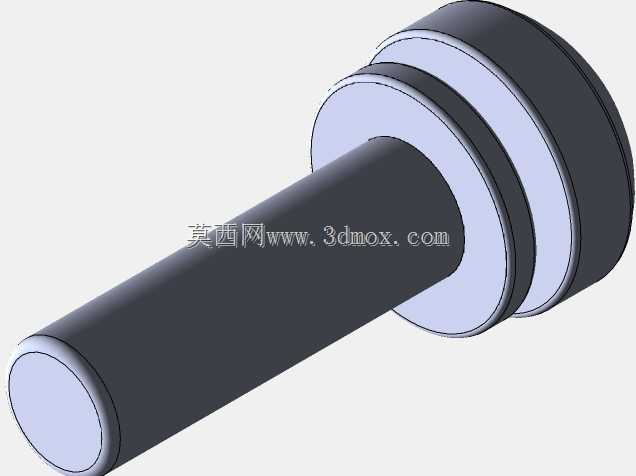

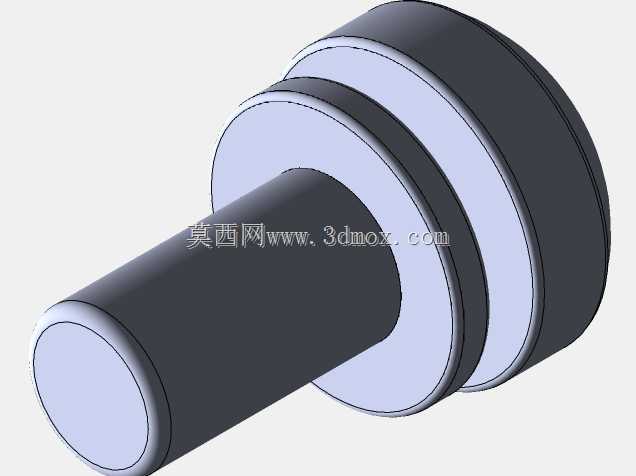

　　支撑座的安装孔位间距、安装面平面度均按照微型飞行器机身的常规安装尺寸设计，可直接固定在轻质碳纤维机身框架上，无需额外设计转接安装件。传动链路的齿轮模数选取适配微型传动的小模数规格，齿形经过修形处理，可降低高速往复传动过程中的齿面冲击与噪音，连杆与齿轮、翼面连接的位置均采用销轴铰接结构，铰接处的配合间隙控制在合理范围，既保证运动灵活性，又不会出现过大的旷量影响扑动精度。两侧翼杆采用一体化镂空结构，在保证结构刚度满足翼面气动载荷要求的前提下，尽可能降低自身重量，适配微型飞行器对自重的严苛要求。整套传动机构的运动逻辑经过运动学仿真验证，扑动频率可匹配常规微型扑翼飞行器的动力输出范围，不会出现传动比失衡导致的动力浪费问题，

　　支撑座的高度设计也预留了齿轮组转动的安全间隙，避免传动过程中运动构件与机身其他部件发生干涉。在教学演示场景下，这套结构可直观展示齿轮连杆组合传动的运动原理，帮助学习者理解仿生机械的运动转化逻辑，外露的传动构件也方便观察不同传动位置的运动状态，无需额外拆解即可完成传动原理的演示教学。
