卡通仿生蜜蜂机械结构三维设计作品

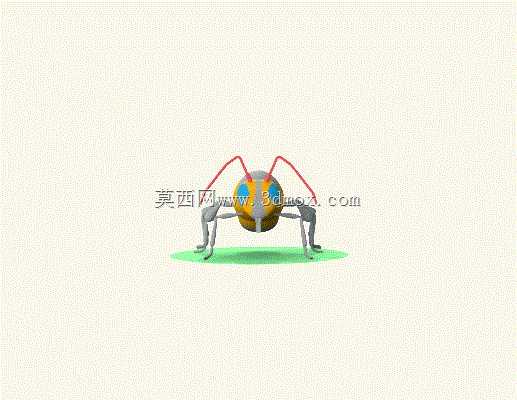

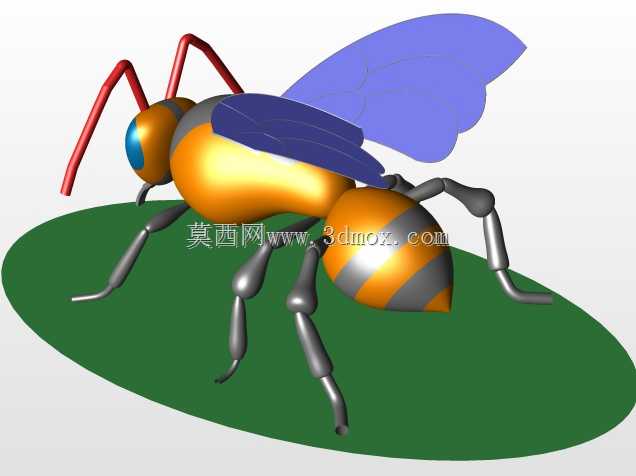

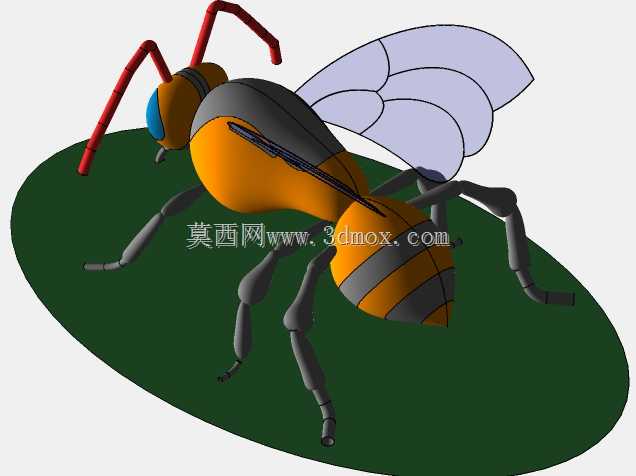

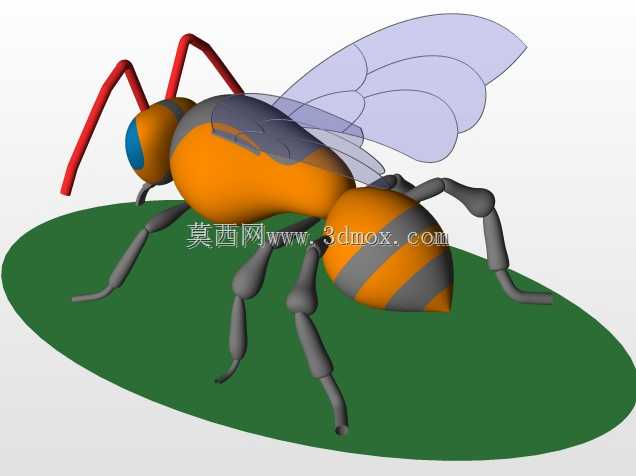

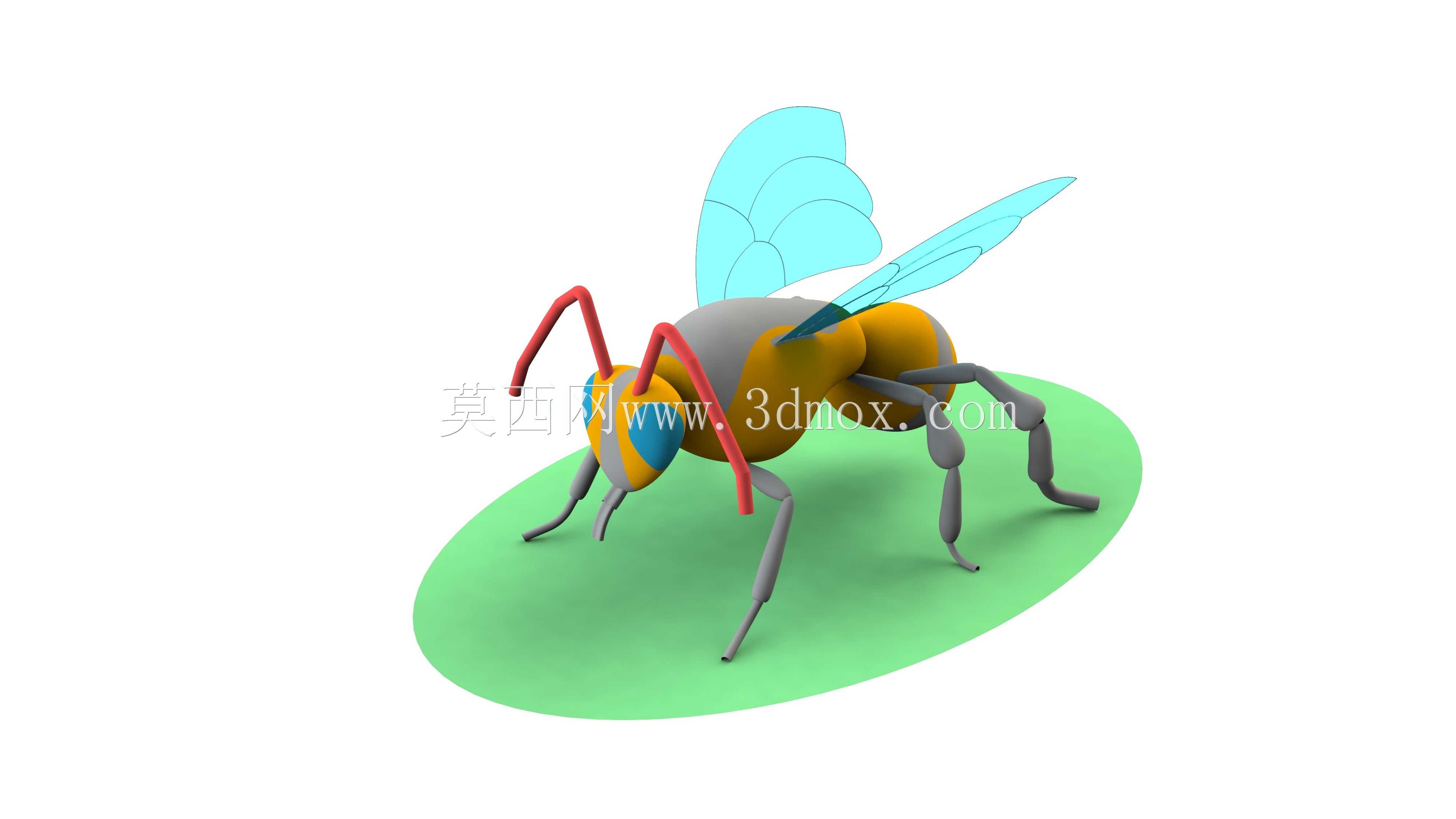

这款仿生蜜蜂结构的设计，最初的需求场景来自科普展项互动装置、儿童益智拼装教具以及文创潮玩的结构开发环节，区别于纯外观的卡通造型，整个结构从一开始就兼顾了静态展示与可动拓展的双重需求。做结构拆分的时候，首先把躯体部分做了模块化划分，头部预留了传感器安装位，不管是后续加装微型光敏元件做互动光感反馈，还是替换成印刷件做纯静态展示，都不需要改动主体安装边界，头部与胸段的连接采用了小角度球铰结构，能实现±15度的俯仰与侧摆，不会因为活动幅度过大出现结构干涉。胸段作为整个结构的承载核心，六条步行足的安装孔位做了统一的同轴度校准，每一条足部分为股节、胫节、跗节三段铰接，单足的活动范围经过运动仿真校核，行走姿态下不会出现相邻足段的碰撞，足端做了小面积的平面处理，放置在水平展示面的时候能保证整体重心稳定，不会出现侧翻问题。腹部与胸段的连接采用了卡扣式铰接，既可以实现小幅度的摆动模拟蜂类腹部的姿态调整，也可以快速拆卸，方便后续更换不同配色的腹部外壳，适配不同的展示主题。触角部分采用了弹性变形结构设计，选用韧性较好的工程塑料材质时，受到外力挤压可以产生弹性形变不会断裂，根部的安装位做了防呆设计，装配的时候不会出现左右装反的问题。整个结构的外形尺寸控制在掌心可容纳的范围，横向最大宽度不超过120毫米，纵向长度不超过100毫米，整体安装边界规整，不管是作为3D打印的拼装散件，还是作为注塑量产的玩具结构，都能很好的适配现有加工工艺的公差要求。在做装配逻辑设计的时候，所有铰接位置都预留了0.2毫米的装配间隙，不需要额外添加润滑剂就能实现顺畅的活动，零件的壁厚统一控制在1.5到2毫米之间，既保证了结构强度，也不会因为壁厚过大导致3D打印过程中出现翘曲变形，或者注塑过程中出现缩痕问题。躯体表面的分模线都做了隐藏式处理，沿着躯体的结构棱线分布，后期做表面喷涂处理的时候不需要额外花费大量时间打磨分模线。考虑到科普场景的使用需求，所有零件都没有尖锐的棱角，所有边缘都做了R0.5的圆角处理，避免儿童接触的时候被划伤。如果用于机械原理教学场景，还可以在胸段的预留空腔内加装微型曲柄摇杆机构，通过外接微型电机驱动六条腿实现协调的行走动作，不需要重新修改主体结构的外形尺寸，只需要根据电机的安装尺寸调整内部的筋位布局即可，整体结构的拓展性较强，能够适配不同场景下的使用需求。
