圆柱螺旋压缩弹簧结构设计

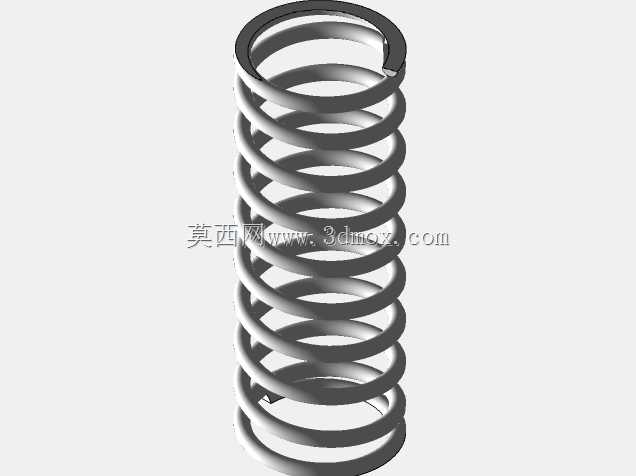

圆柱螺旋压缩弹簧作为机械系统中最常见的弹性储能元件，广泛应用在各类需要缓冲、复位、储能、测力的工况场景中，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、自动化产线的夹具压紧结构，都能见到这类零件的身影。在实际设备运行过程中，这类弹簧主要依靠自身轴向受载后产生的弹性变形，将机械能转化为变形能存储，或是在载荷卸除时释放变形能驱动相关部件复位，同时能够吸收冲击载荷的能量，避免刚性碰撞对设备核心部件造成损伤。从设计思路来看，这类弹簧的建模核心是螺旋扫描特征的精准控制，建模过程中需要先确定弹簧的中径参数，这一尺寸直接决定了弹簧的安装适配性，中径过大无法装入预设的安装腔，中径过小则会导致弹簧在压缩过程中与芯轴发生卡滞，影响正常伸缩动作。弹簧的有效圈数是决定其刚度的核心参数，有效圈数越多，相同载荷下的变形量越大，刚度越低，设计时需要结合实际工况的载荷需求、允许的压缩行程来匹配对应圈数，同时要在弹簧两端设置并紧磨平的支撑圈，支撑圈不参与弹性变形，主要作用是保证弹簧受压时端面受力均匀，避免工作过程中出现歪斜、失稳的情况。弹簧的节距参数需要结合最大压缩量来设定，要保证弹簧在被压缩到极限位置时，有效圈之间不会发生并圈碰磨，预留足够的变形余量，同时节距的均匀性直接影响弹簧工作时的刚度线性度，节距偏差过大会导致弹簧在不同压缩阶段的刚度出现突变，影响设备运行的稳定性。从安装边界来看，这类弹簧的安装通常分为两种形式，一种是内置芯轴导向，一种是外套套筒导向，无论哪种形式，都需要在弹簧外径与套筒内壁、弹簧内径与芯轴之间预留合理的间隙，间隙过小会导致弹簧伸缩时与导向件摩擦，加速弹簧表面磨损甚至出现卡滞，间隙过大则无法起到有效的导向作用，弹簧受压时容易出现侧向弯曲失稳。弹簧的两端端面磨平角度需要控制在合理范围内，保证端面与弹簧轴线垂直，避免安装后出现偏载，导致弹簧局部应力集中，缩短使用寿命。在实际选型应用中，还需要结合工作环境的温度、腐蚀情况匹配对应的弹簧材料，常规工况下选用碳素弹簧钢即可满足需求，高温或腐蚀环境则需要选用合金弹簧钢或不锈钢材质，同时要对弹簧进行对应的表面处理，提升其抗疲劳、抗腐蚀性能。建模过程中通过螺旋扫描特征生成弹簧主体轮廓后，还需要对两端的支撑圈做并圈处理，将端部的簧丝逐渐收窄并贴合相邻簧圈，再对端面做切除磨平处理，还原实际加工后的弹簧形态，保证模型能够直接用于后续的装配干涉检查、工况仿真分析，为实际生产加工提供准确的三维参考。
