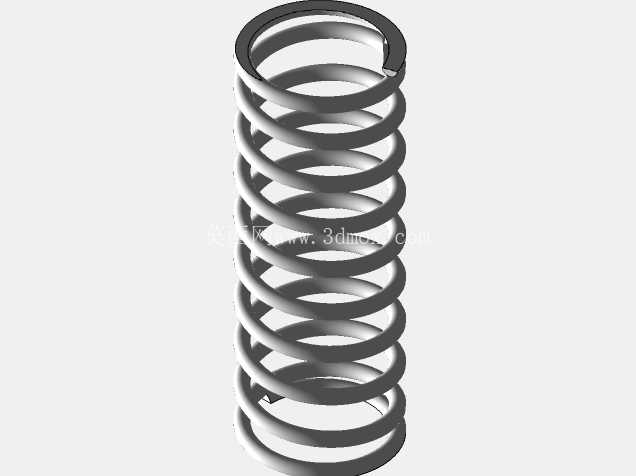

圆柱螺旋压缩弹簧结构设计模型

日常做设备结构设计时，圆柱螺旋压缩弹簧是绕不开的基础弹性元件，小到消费电子的按键回弹结构，大到重型工程机械的缓冲悬架、冲压设备的卸料复位机构，都能见到这类零件的身影。做这个模型的时候，最先要明确的是实际工况的受力边界，不能只盯着外形画螺旋线，得先捋清楚安装空间的限制：这类弹簧的安装通常分为两种，一种是装入导向杆的结构，这时候弹簧内径要和导向杆保留0.5到1毫米的单边间隙，避免工作过程中弹簧歪斜卡滞，另一种是装入导向孔的结构，弹簧外径和导向孔之间也要留足适配间隙，防止压缩时外径胀大刮蹭孔壁。

从功能特性来说，这类压缩弹簧的核心作用是承受轴向压力，在受力变形时储存弹性势能，在外力撤除后恢复原有形状，以此实现复位、缓冲、储能、测力的作用。设计时首先要确定的是有效圈数和总圈数，两端的支撑圈是不参与弹性变形的，通常会做并圈磨平处理，保证弹簧直立放置时端面和轴线垂直，避免工作时出现偏载，偏载会直接导致弹簧局部应力集中，大幅缩短使用寿命，严重时还会出现圈间摩擦、异响甚至早期断裂。

建模的时候采用螺旋扫掠的方式是最贴合实际加工逻辑的，弹簧的钢丝截面是标准圆形，扫掠路径是等节距的螺旋线，两端的支撑圈部分要做节距渐变处理，从有效圈的工作节距逐步过渡到并圈状态，和实际冷卷弹簧的加工工艺保持一致。这里要注意螺旋线的旋向选择，常规应用下右旋弹簧是通用选项，如果是安装在有旋转运动的轴类部件上，要考虑旋向和轴的转动方向匹配，避免弹簧工作时出现松脱趋势。

实际选型应用的时候，还要结合工作行程核算弹簧的压缩量，通常要预留15%到20%的余量，不能让弹簧在极限工况下被压并，压并状态下的弹簧不仅会失去弹性缓冲作用，还会产生额外的冲击载荷，加速相邻结构件的磨损。比如在冲压模具的卸料结构里，弹簧的预压量要设置合理，预压太小会导致卸料板初始压力不足，料带无法被有效压紧，预压太大则会增加模具的合模力需求，浪费驱动功率。在振动设备的隔振结构里，弹簧的刚度要匹配设备的整体重量，保证隔振系统的固有频率避开设备的工作振动频率，才能达到预期的隔振效果。

从安装边界来看，弹簧的自由长度是无载荷状态下的总长度，安装时的预压长度对应的弹力要满足初始工况需求，工作过程中的最大压缩量不能超过材料的许用变形量，常用的碳素弹簧钢、合金弹簧钢对应的许用切应力都有明确的工程取值范围，建模时的钢丝直径、弹簧中径、有效圈数这几个核心参数，都是直接和刚度计算挂钩的，刚度公式里的切变模量要和所选材料匹配，不能随意取值，否则计算出来的弹力和实际测试值会出现较大偏差。

另外还要考虑弹簧的端部处理方式，除了常规的并圈磨平，有些特殊工况会要求端部做弯钩或者接地处理，但标准压缩弹簧的端部都是磨平至支撑圈厚度的四分之三左右，保证端面的平整度，安装后弹簧的轴线和受力方向保持同轴，避免侧向力。很多新手做设计时容易忽略弹簧的外径胀大问题，弹簧在被压缩时，有效圈的外径会出现一定程度的增大，压缩量越大胀大量越明显，如果安装空间的径向尺寸留得不够，就会出现弹簧和周边零件卡滞的问题，这一点在做紧凑结构设计时尤其要注意，不能只按自由状态下的外径预留空间，要核算最大压缩量下的外径尺寸，留足安全间隙。
