手动台式乔木压机结构设计

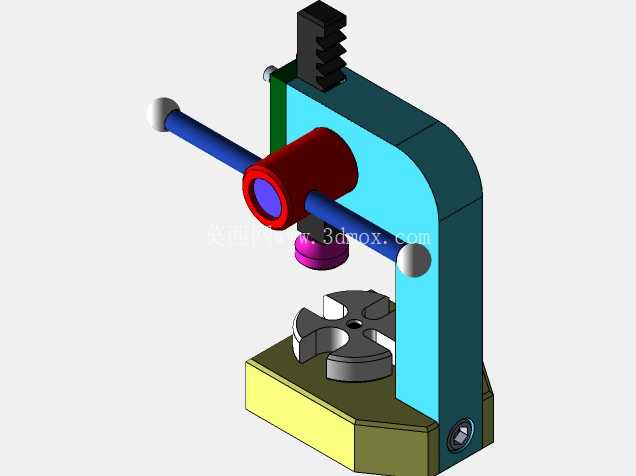

这款手动台式压机的结构设计，核心面向小批量零部件加工、教学实训场景下的轻载压装、冲压、校形作业，在五金维修、电子元器件引脚压合、小型塑胶件铆接、薄金属片冲裁的工况中适配性极强，不需要外接动力源，仅靠人力操作即可完成作业，对没有压缩空气、电力配套的零散工位十分友好。从结构布局来看，整机采用C型开式机身设计，这种布局的优势在于操作空间开阔，工件装卸不受立柱遮挡，操作人员可以从三个方向靠近工作台放置工件，针对小型异形件的对位压装作业，能大幅降低对位调整的时间成本。机身主体采用一体式折弯加焊接的结构形式，立柱与底座的连接位置做了加强筋过渡，避免长期承受偏载压力时机身出现开口变形，底座采用六边形加厚平台结构，底部预留了安装孔位，可以直接通过螺栓固定在木质或者钢制工作台面上，安装边界要求不高，只需要台面平面度误差不超过0.2mm/m，预留300*250mm的安装空间即可完成固定，不会占用过多工位面积。

执行机构部分采用了杠杆式手动压杆设计，压杆总长做了人机工程优化，操作时的力臂比经过核算，操作人员施加15kg左右的手部推力，压头位置即可输出最大1kN的压装力，完全覆盖轻载压装作业的力值需求。压头与主轴的连接采用快拆式结构，可以根据不同作业需求更换平压头、冲裁头、铆接头，适配不同的加工工序。主轴导向部分采用铜套滑动导向，配合间隙控制在0.03mm以内，保证压头下行过程中的直线度，避免压装过程中出现偏斜导致工件报废。工作台面上配置了可转位的定位工装，四个工位分别对应不同尺寸的工件定位槽，不需要额外制作夹具即可完成常见小型零件的定位，转位结构采用弹簧钢珠定位，转动时的阻尼感适中，切换工位只需要手动转动转盘即可，不需要额外锁紧操作。

设计过程中优先考虑了操作的安全性，压杆的末端做了防滑橡胶套，避免操作时手部打滑，压头的下行行程做了硬限位设计，最大行程控制在50mm，防止操作人员过度施压导致机构损坏。机身的棱角位置全部做了R3的圆角过渡，避免搬运和操作过程中划伤操作人员。整机的外形尺寸控制在长280mm、宽200mm、高350mm的范围内，整体重量不超过15kg，即使不做永久固定，也可以直接放置在工作台面上临时使用，适合流动维修工位、实训教室这类需要经常挪动设备的场景。

从实际使用的角度出发，这款压机的结构没有复杂的传动部件，日常维护只需要定期在导向铜套位置涂抹少量润滑脂即可，没有易损件需要频繁更换，长期使用的维护成本极低。针对教学场景来说，整机的结构全部外露，没有封闭的罩壳，学员可以直观观察到杠杆增力、滑动导向、转位定位的机械结构原理，在机械基础、工装设计的实训课程中，可以作为直观的教学演示载体，也可以作为学员拆装测绘的实训对象。在小型加工门店的场景中，这类手动压机可以完成小型轴承的压装、薄铜片的冲裁、塑胶件的铆合等工序，不需要购置昂贵的气动或者电动压力设备，就能满足日常零散加工的需求，针对小批量定制加工的工况，投入成本极低，且不会产生气动设备的噪音、电动设备的能耗问题，作业过程安静平稳，对作业环境没有特殊要求。

结构细节上，压头位置的高度调节采用螺纹锁紧结构，松开锁紧螺母即可调整压头的初始高度，适配不同高度的工件加工需求，调整范围覆盖0-40mm的工件高度差，基本覆盖了常规小型零件的压装高度需求。底座内部做了空腔设计，可以在空腔内添加配重块，进一步提升设备放置时的稳定性，即使压装过程中出现轻微偏载，设备也不会出现倾翻的风险。所有的连接螺栓都采用内六角圆柱头螺栓，外露的螺栓头全部沉在机身的沉孔内，不会出现突出的棱角刮擦工件或者操作人员。操作时的压杆转动角度控制在60度以内，操作人员不需要大角度摆动手臂即可完成全行程压合作业，长时间操作也不容易产生疲劳感。
