带压力表过滤组件的卧式气动站结构

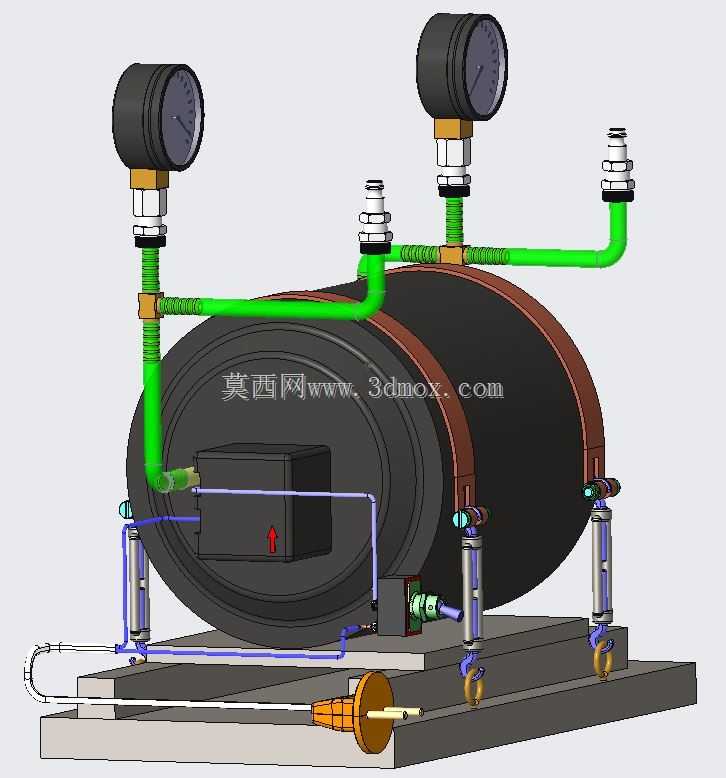

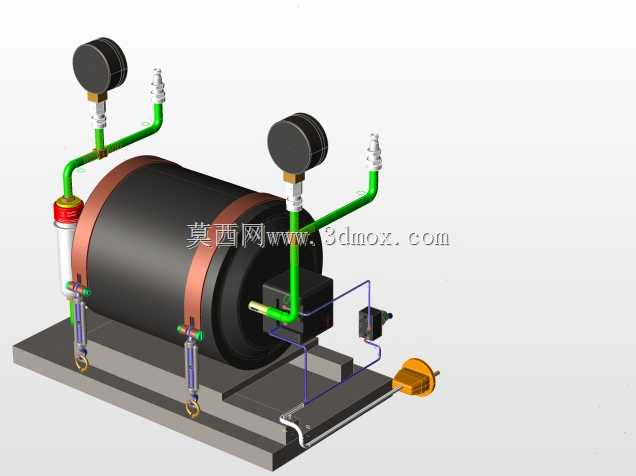

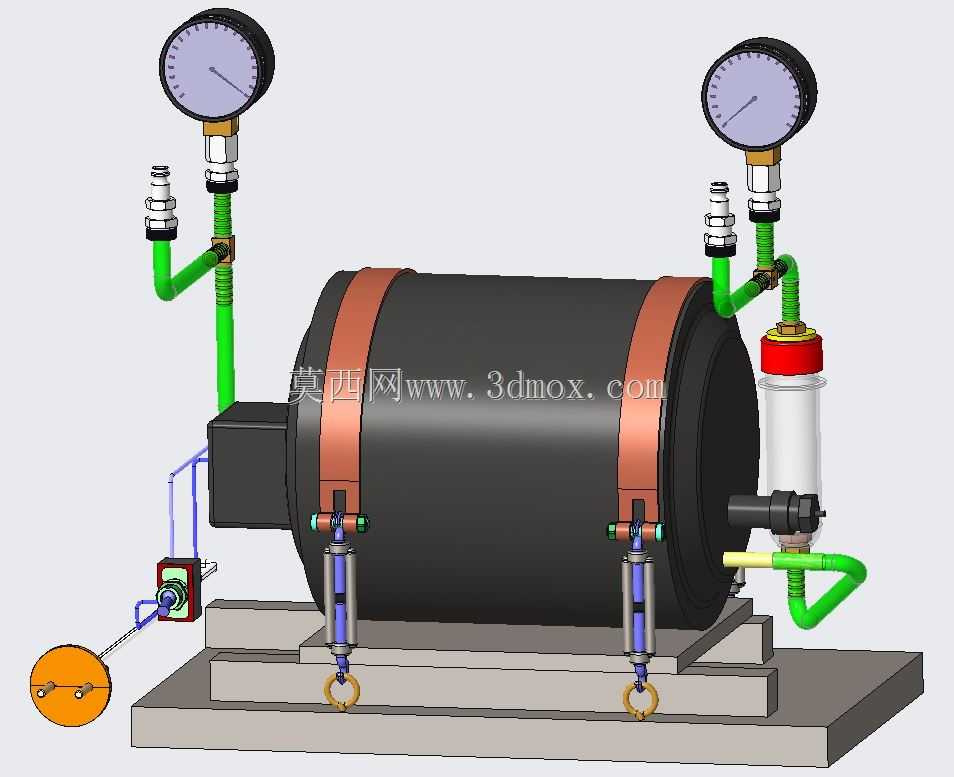

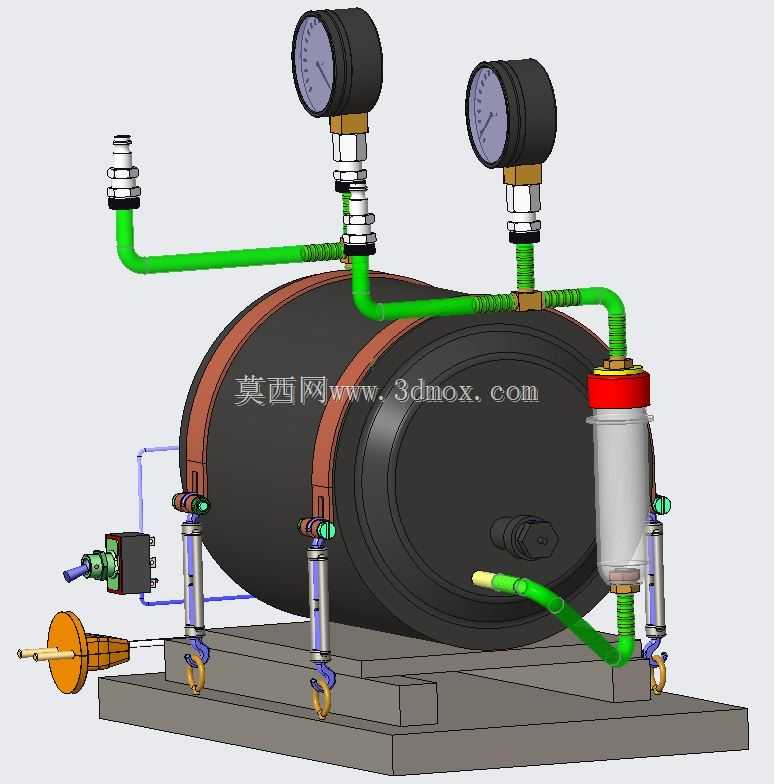

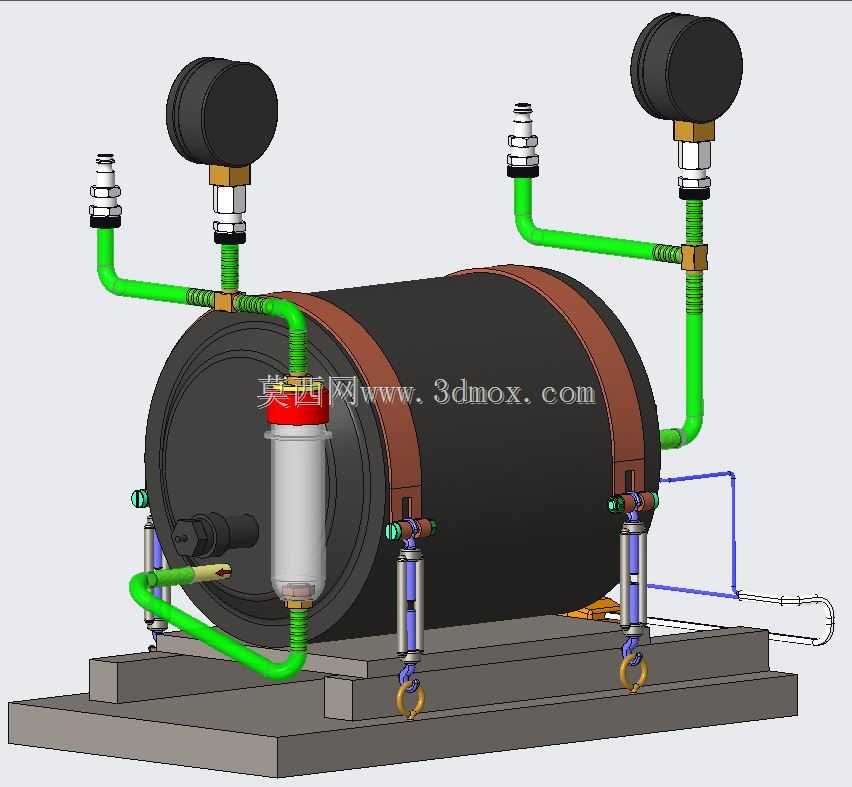

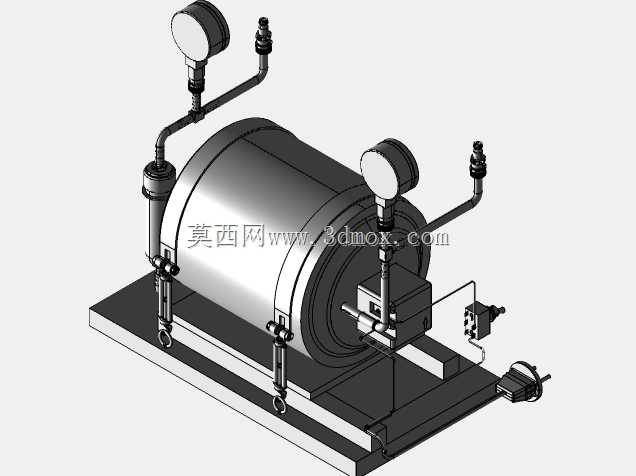

这套气动站结构主要面向小型自动化生产线、工位级气动执行机构的气源处理场景，可直接为单台或小集群的气缸、气动夹爪、气动喷头等元件提供稳压、过滤后的洁净压缩空气，无需额外搭配分散式气源处理件，能大幅简化设备端的气路布线工作量。从结构布局来看，核心储气单元采用卧式圆柱形罐体设计，通过两道抱箍结构固定在阶梯式安装底座上，抱箍与罐体接触位置预留了缓冲垫安装槽，可避免长期运行振动导致的罐体表面磨损，同时底座上的安装孔位按照通用设备安装间距开设，可直接固定在型材机架或设备安装平台上，无需额外加工转接板。罐体两侧对称布置的气路输出支路，每一支路都独立配置了压力表与截止阀，可单独调节输出压力、监控支路气压状态，其中一侧支路额外串联了透明滤杯式过滤组件，可对输出气体中的冷凝水、固态杂质进行拦截，适配对气源洁净度有要求的精密气动元件使用。气路管路采用硬管与柔性气管结合的布置方式，靠近罐体阀组的位置采用金属硬管做刚性固定，末端输出接口采用柔性气管连接，可抵消设备运行时的管路振动，同时预留了快插接头安装位，方便现场快速对接执行元件的气管。设计阶段充分考虑了安装边界的控制，整体外轮廓的宽度、高度方向都做了紧凑化处理，压力表的安装高度控制在操作人员站立时的可视范围内，无需俯身即可快速读取压力数值，滤杯的位置预留了足够的拆卸空间，日常维护时可直接拆下滤杯排放积水、更换滤芯，不需要拆解周边管路。罐体底部设置的两个吊环结构，方便设备组装、转运时的吊装作业，避免吊装过程中磕碰损坏压力表、过滤组件等脆弱部件。左侧布置的手动阀组件带操作手柄与状态指示标识，可直接控制主气路的通断，手柄的操作角度符合人体工程学设计，开关操作时不会与周边管路产生干涉。整套结构的气路走向清晰，阀件、仪表的布置都预留了足够的操作空间，既满足了气源处理的功能需求，也兼顾了现场安装、日常维护的操作便利性，可直接作为小型设备的集成气源处理单元使用，也可作为气路系统设计的参考样例，适配不同流量需求的气动系统改造、设计场景。
