交错编织镂空球形结构创意造型

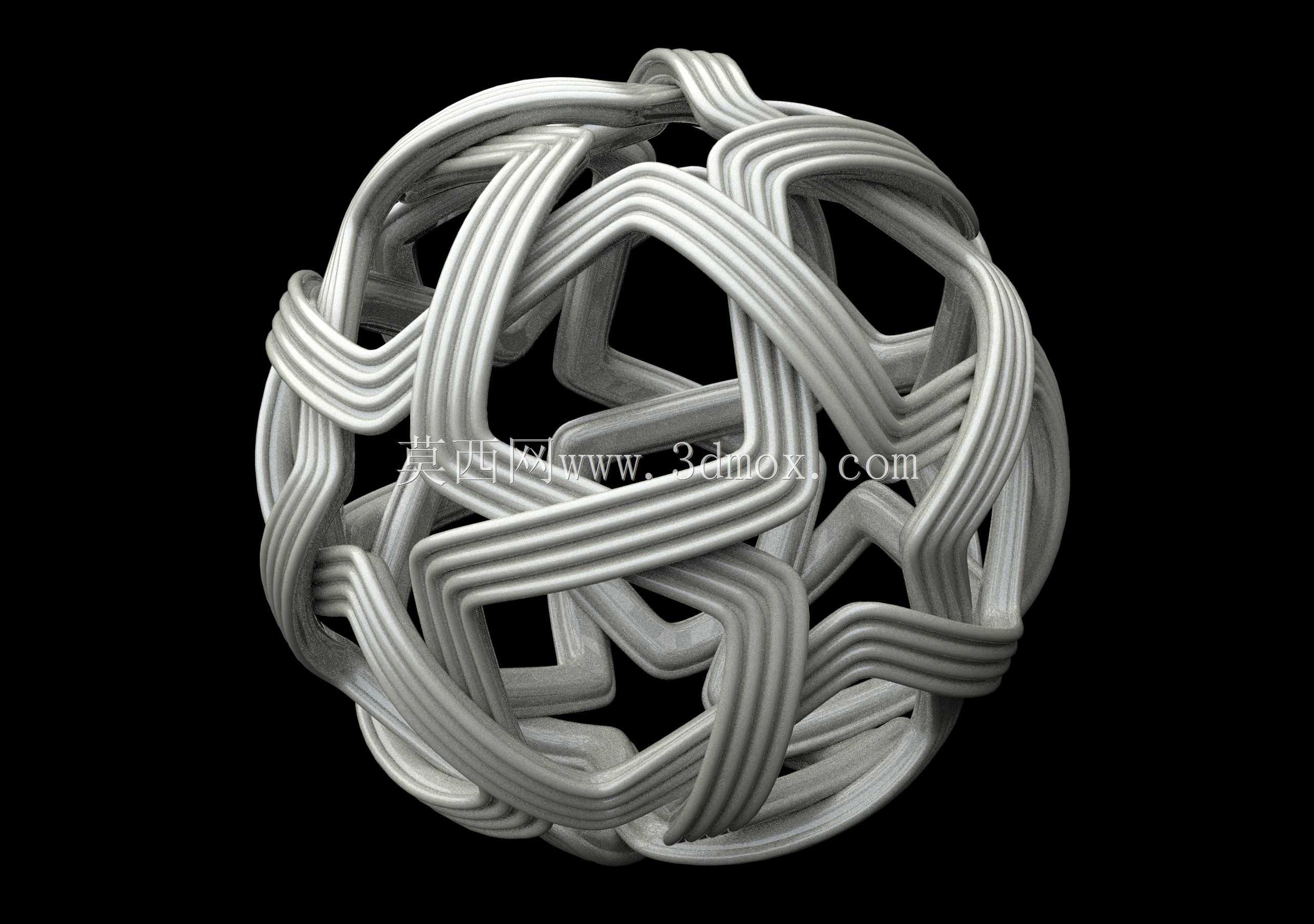

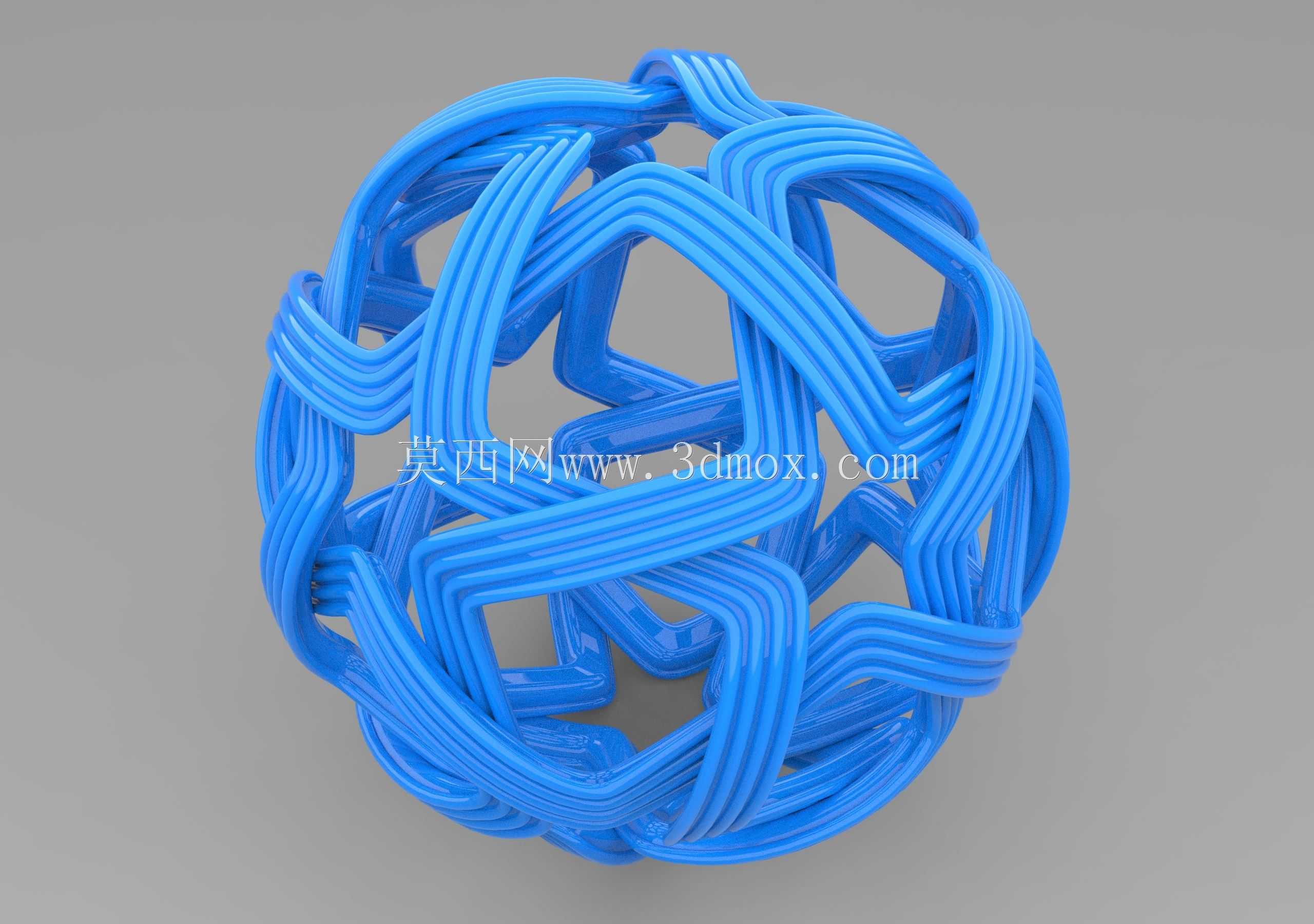

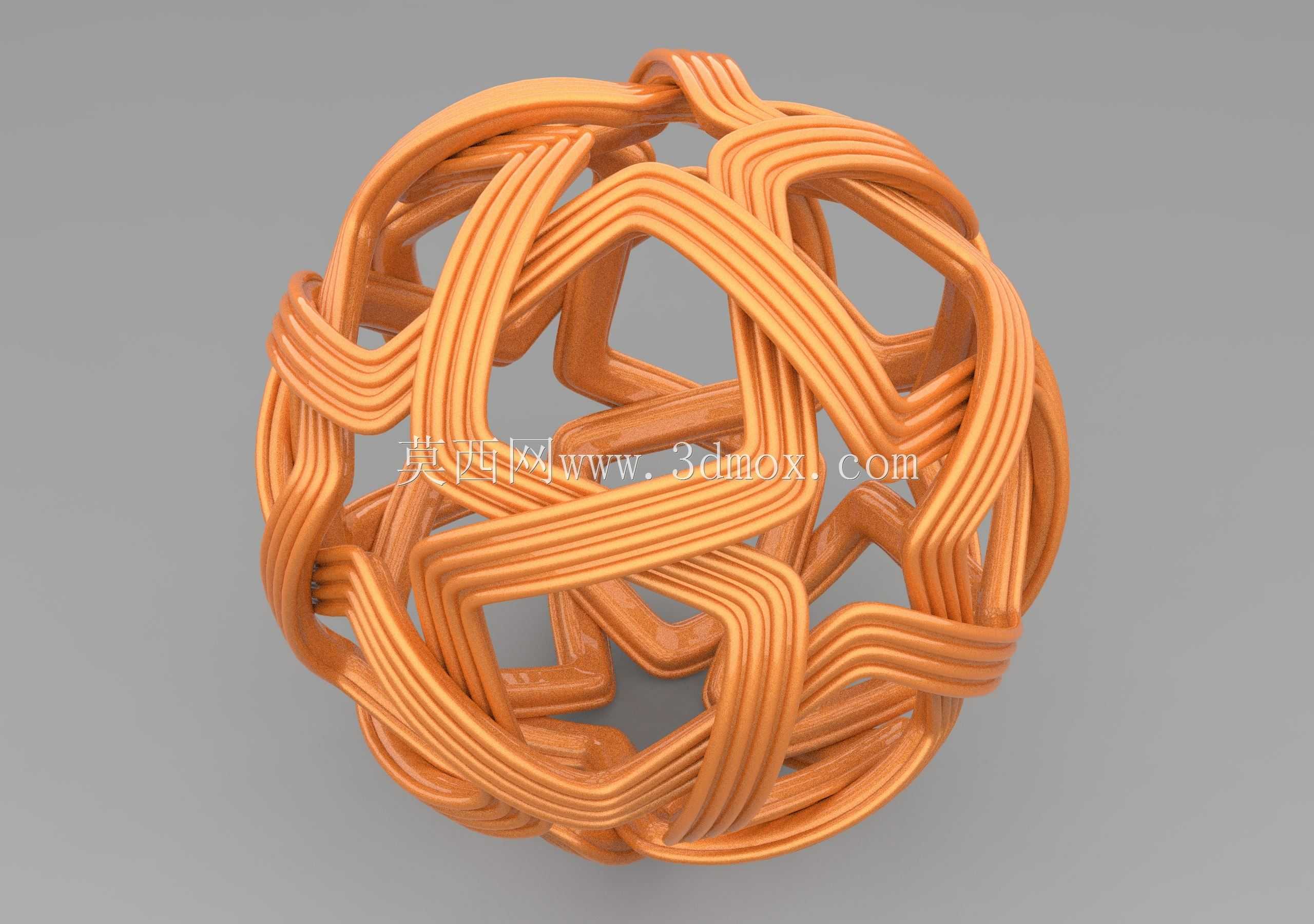

　　这类交错编织的镂空球形结构，在工业设计领域常作为结构创意验证的练习载体，也可衍生应用于装饰性构件、流体整流栅格、轻质承载框架等场景。从结构设计逻辑来看，整个球体采用等截面条带沿空间球面做连续交错缠绕，所有条带的曲率沿球面轨迹连续过渡，不存在突变折角，既保证了整体形态的流畅性，也让应力在条带交叉位置能够均匀分散，避免局部应力集中导致的结构失效。设计过程中需要先确定球面的等分基准，将整个球面按编织密度需求划分为均匀的网格单元，每根条带的宽度、厚度参数需要匹配整体球径比例，若作为实体构件使用，条带厚度通常取球径的1/20到1/15区间，既保证足够的结构刚度，也不会让整体造型显得臃肿。从安装边界来看，这类球形结构若作为外设装饰罩使用，

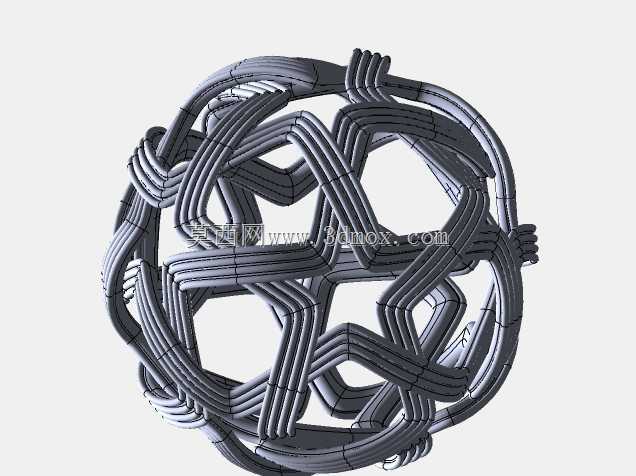

　　需要在球面的预设位置预留安装卡扣位，卡扣位通常设置在条带交叉的节点位置，利用节点处的结构厚度做安装固定，不会破坏整体编织形态的完整性；若作为流体整流部件使用，条带的边缘需要做小圆角导边处理，减少流体通过时的紊流产生，镂空率控制在60%到70%区间时，既能保证流体通过率，也能起到打散大尺度涡流的作用。这类结构的建模难点在于空间曲线的连续顺滑控制，每根条带的扫掠路径需要严格贴合球面基准，交叉位置的条带需要做合理的空间让位，避免出现实体干涉，同时要保证所有条带的截面方向始终沿球面法向对齐，才能让最终成型的结构每一处条带宽度保持一致，不会出现局部宽窄变形的问题。在实际生产适配中，这类结构如果采用3D打印工艺制作，需要控制悬空位置的支撑角度，

　　条带与成型平台的夹角不小于45度时可以减少支撑材料的使用，降低后处理的工作量；如果采用注塑工艺生产，则需要拆分模具分型面，沿球体赤道位置做分型，交叉位置的脱模斜度控制在1.5度到2度，保证成型后可以顺利脱模。从功能特性来看，这种编织镂空结构相比实心球体重量降低60%以上，同时具备不错的抗冲击性能，外部冲击力作用在球面时，会通过交错的条带快速分散到整个球体结构，不会出现局部凹陷变形，作为防护外罩使用时，既可以阻挡大尺寸异物进入内部，也不会遮挡内部结构的观察视线，在设备通风口防护、艺术装置构件、文创产品造型等场景都有很高的适配性。设计时还需要注意条带交叉位置的过渡处理，相邻条带在交叉处做小半径的圆角融合，既可以消除建模时的尖锐棱角，也能提升结构的连接强度，避免交叉位置因应力集中出现断裂问题。
