钢结构双跑折返式工业楼梯三维设计

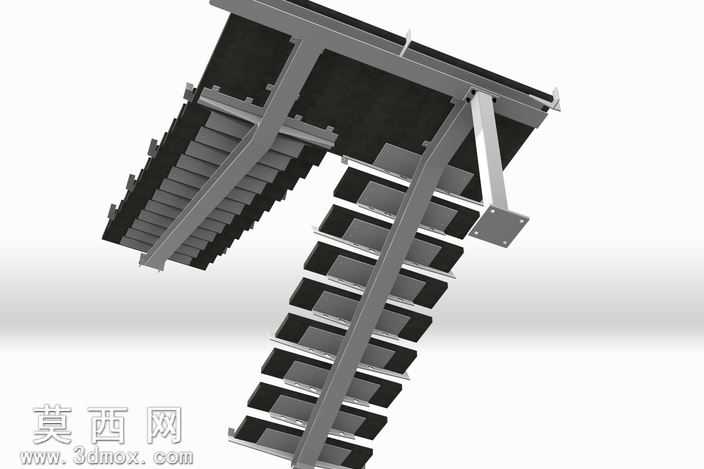

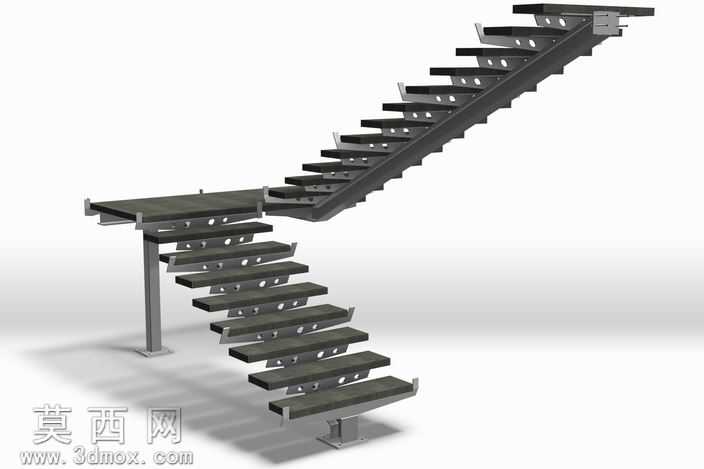

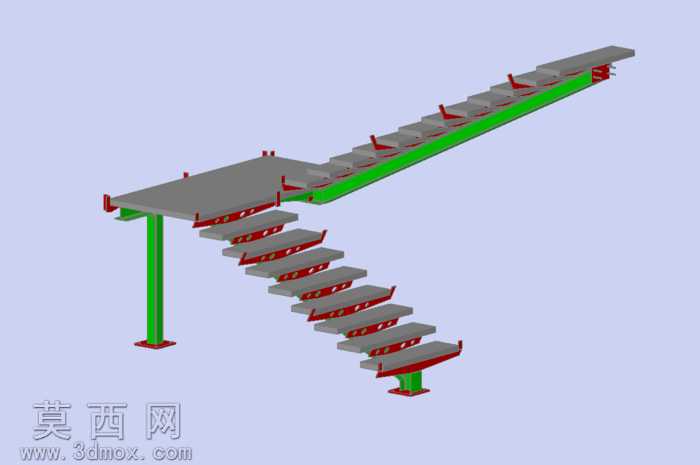

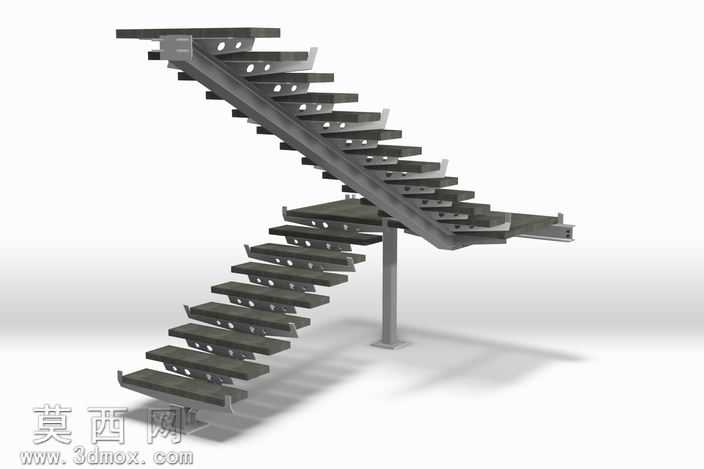

本作品为钢结构双跑折返式工业楼梯三维建模成果，建模过程中严格遵循工业楼梯的人体工程学与结构力学规范，先通过基准面搭建确定楼梯整体层高、梯段跨度与休息平台的定位参数，将整体结构拆分为下部支撑梯段、中间休息平台、上部斜向梯段、侧边承重钢梁、底部支撑立柱五个独立建模模块逐一构建。梯步部分采用带防滑冲孔的钢板材质建模，每一级踏步的踢面高度、踏面深度均按照工业建筑通行标准设置，踏步板上的冲孔结构做了等距阵列排布，既还原了实物的防滑设计，也通过细节建模提升了模型的真实感。侧边承重钢梁采用折边槽钢形态建模，钢梁与踏步板的连接位置做了贴合式的装配约束，还原了钢结构楼梯焊接装配的结构逻辑；底部支撑立柱采用方管钢结构建模，立柱与地面、立柱与休息平台的连接位置做了加劲肋的细节建模，还原了钢结构节点的加强设计，上部梯段的顶端预留了与建筑结构连接的固定端结构，完整呈现楼梯的安装逻辑。材质渲染阶段，整体钢结构部分赋予哑光深灰色金属材质，调整材质的粗糙度与金属度参数还原热轧钢材的表面质感，踏步表面做了轻微的磨损质感处理，模拟工业场景下楼梯的使用状态，场景内添加柔和的漫反射环境光，搭配底部的软阴影效果，清晰呈现楼梯的层级结构与空间转折关系，避免阴影过重遮挡结构细节。设计思路上采用双跑折返的结构形式，在有限的竖向空间内完成楼层间的通行连接，相比单跑楼梯大幅缩减了水平占用空间，钢结构的材质选择适配工业建筑、户外配套设施的使用场景，预制化的模块拆分设计也符合装配式钢结构构件的生产逻辑，所有构件的尺寸参数均预留了可调整空间，可根据实际安装场景的层高、跨度需求快速修改参数生成适配的模型版本，模型的结构层级清晰，构件间无干涉穿模问题，可直接用于场景装配、结构演示、施工方案可视化等场景。
