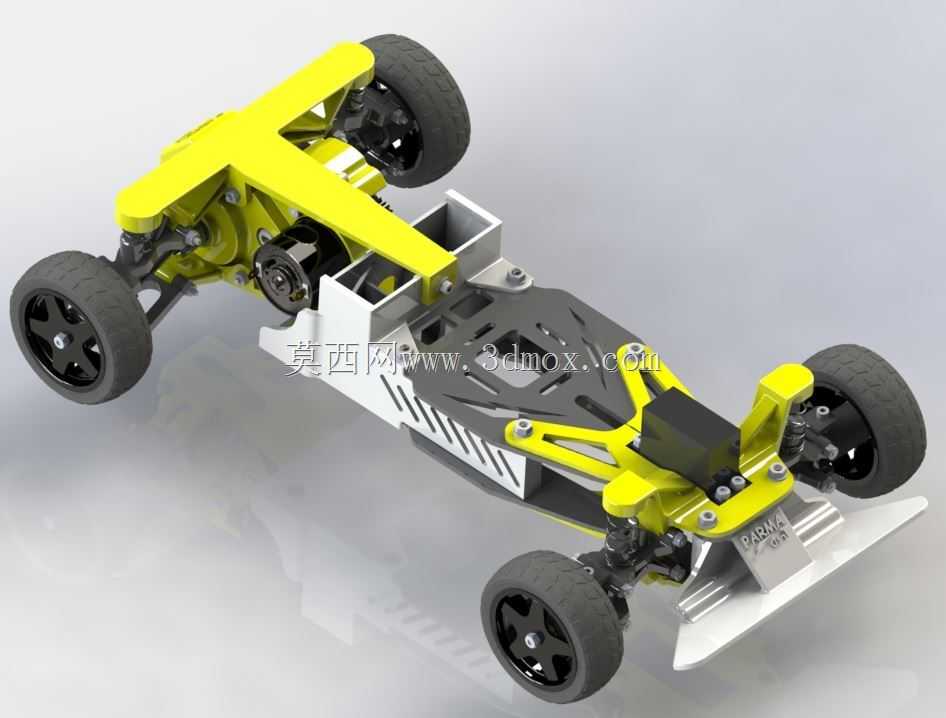

1:10比例全3D打印遥控漂移车结构设计

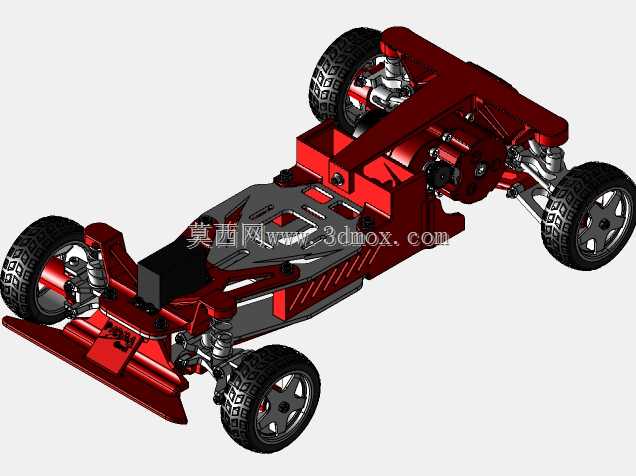

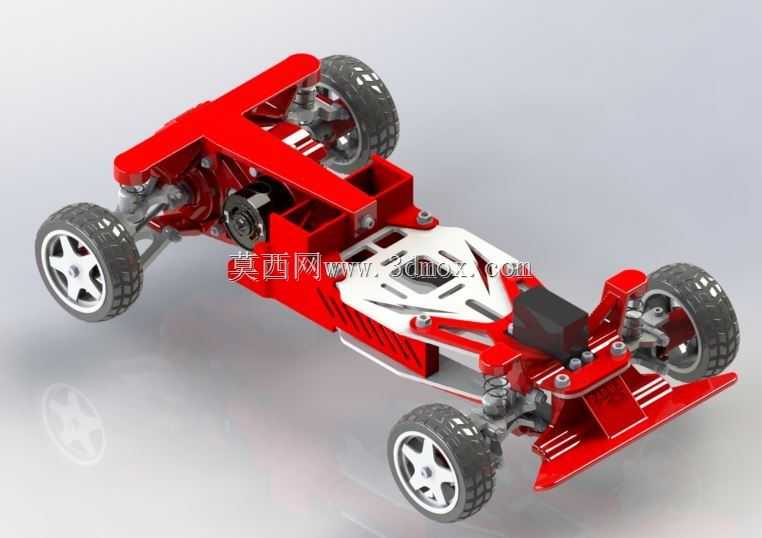

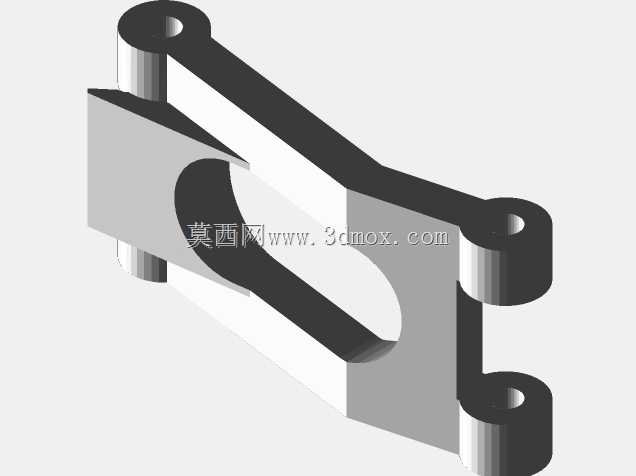

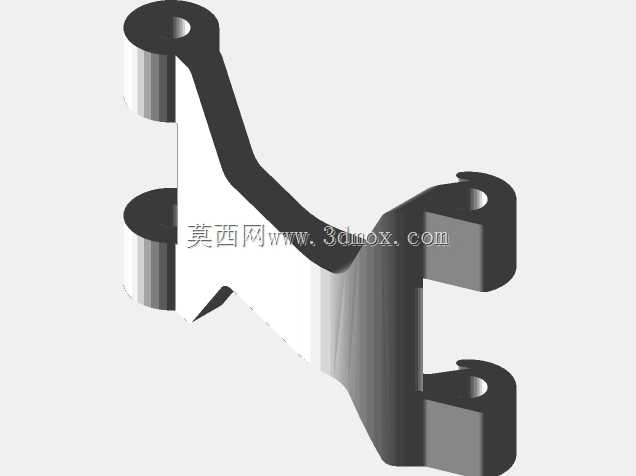

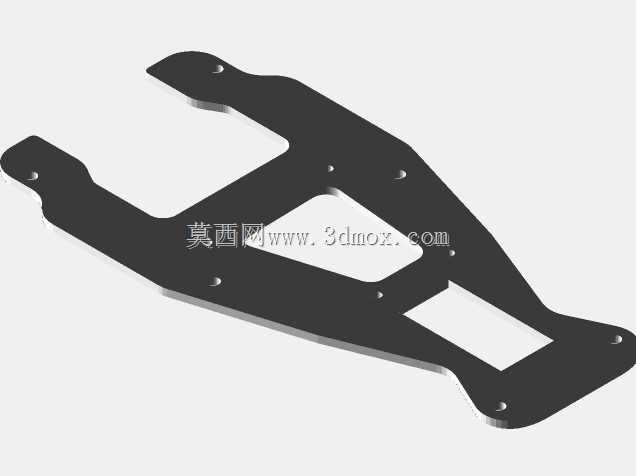

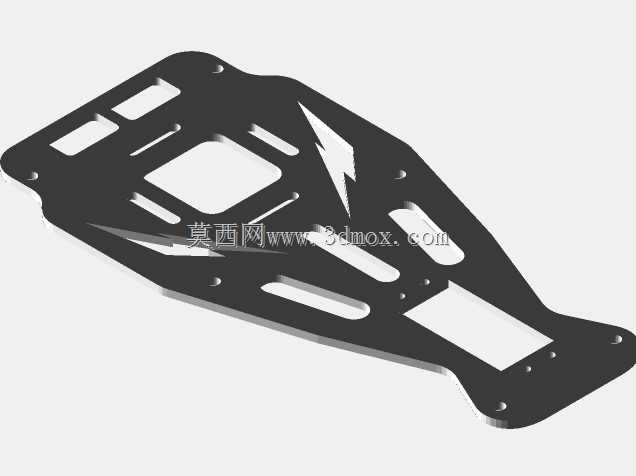

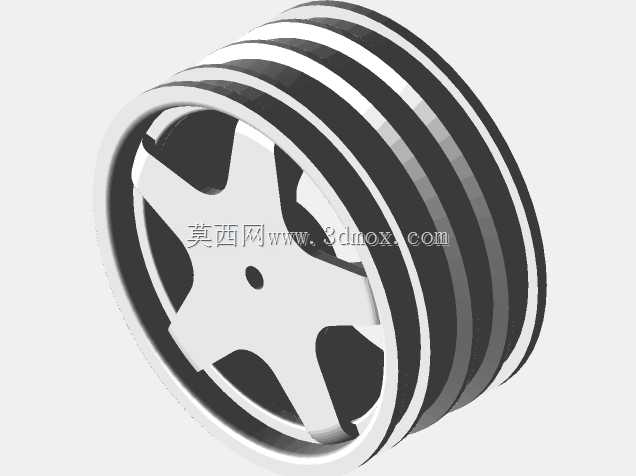

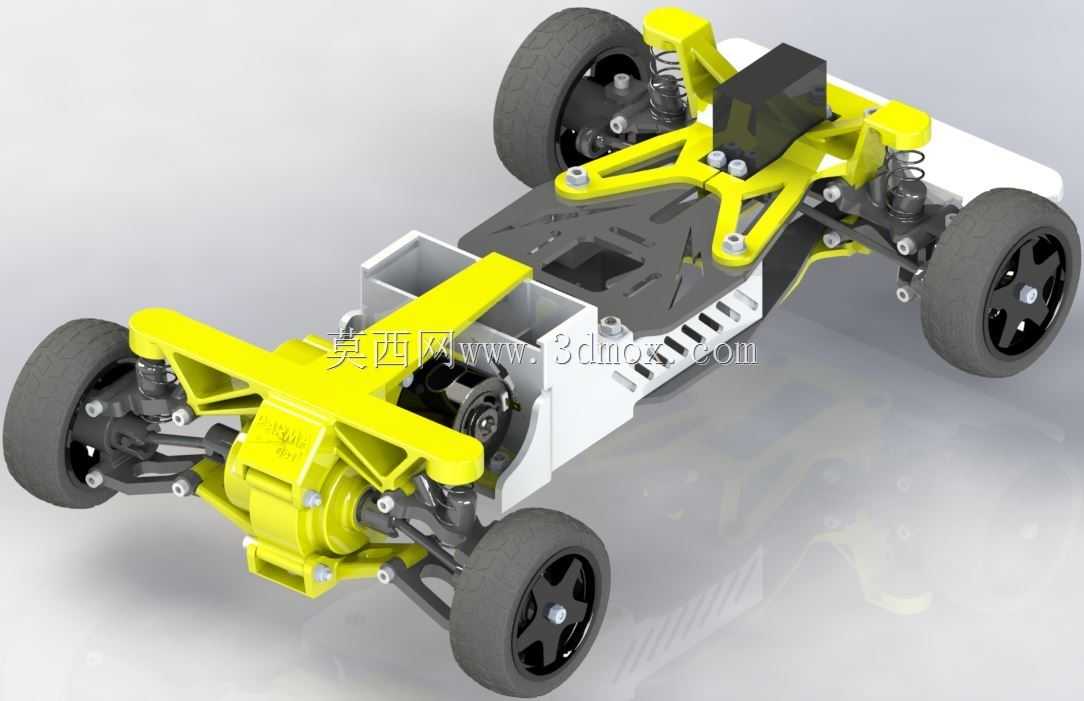

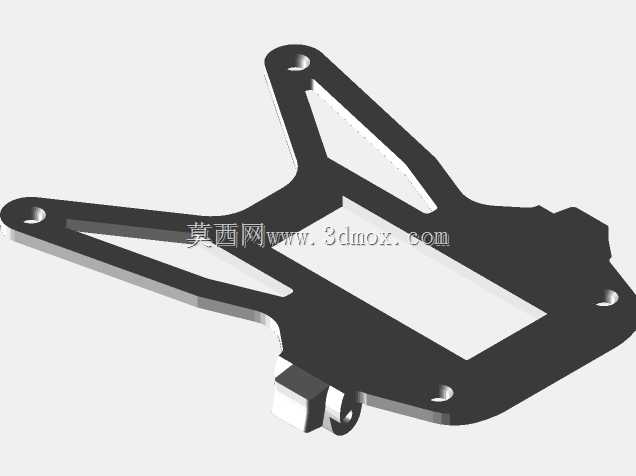

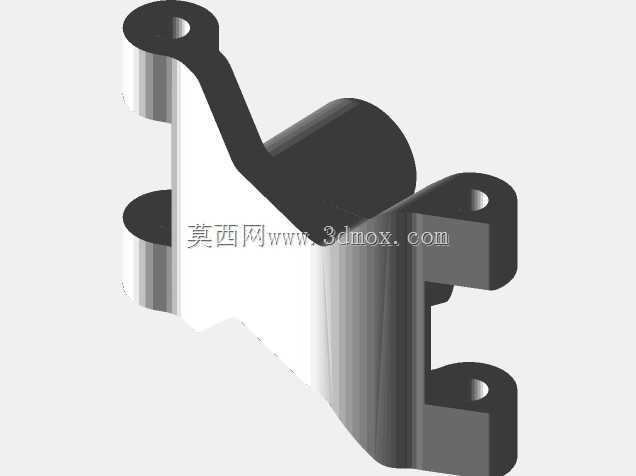

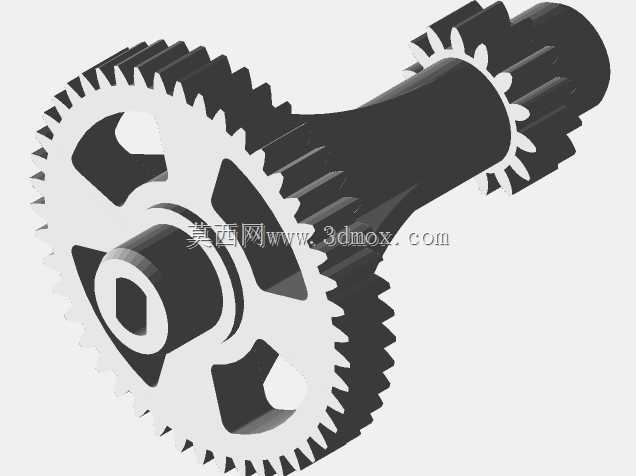

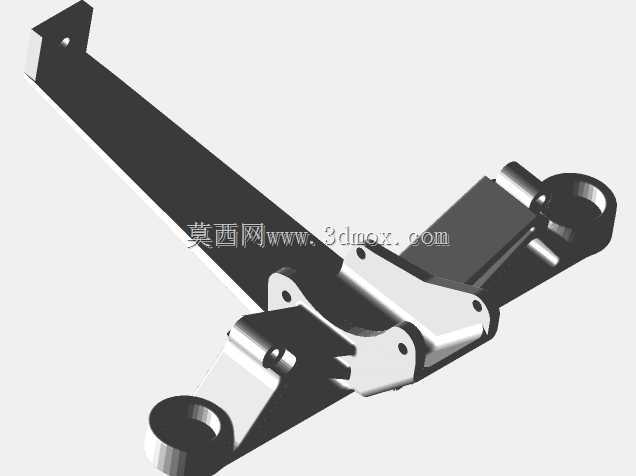

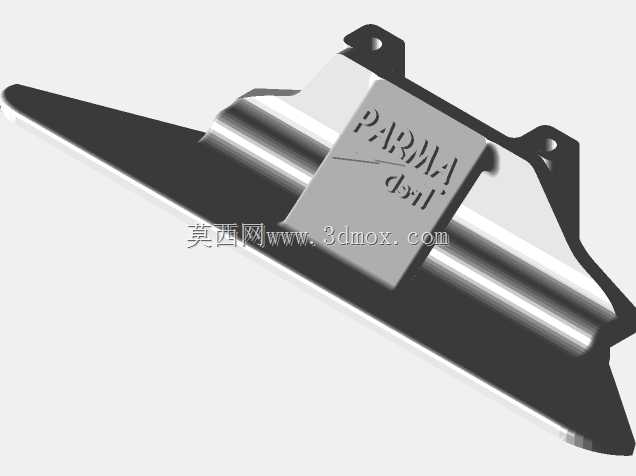

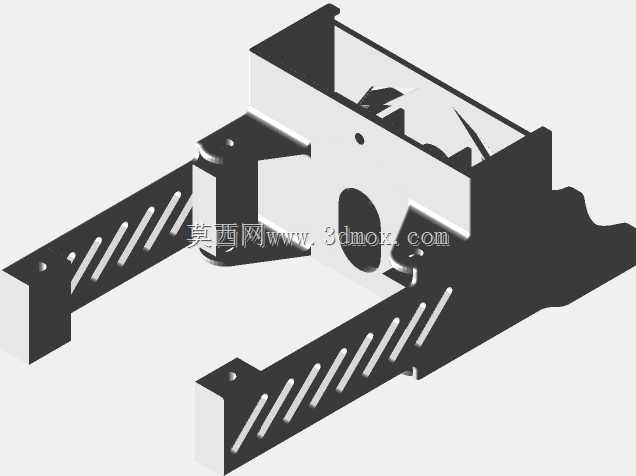

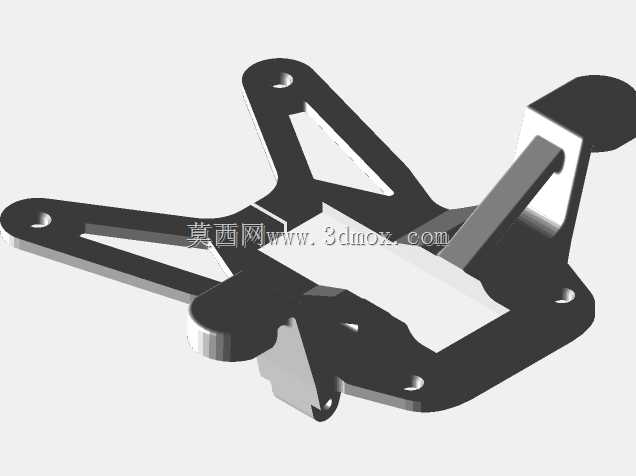

这款1:10比例的遥控车采用全3D打印主体结构设计，核心定位覆盖民用娱乐、青少年科创教育、入门级RC漂移体验三类场景，在结构设计阶段优先考虑了个人用户的制造可行性与后期维护便利性，适配普通桌面级FDM3D打印机的加工精度范围，无需工业级加工设备即可完成全部非标准件的制作。整车动力系统搭载540级有刷电机，动力输出匹配整车配重设定，平直路面最高行驶速度可达20公里每小时，足以满足日常娱乐漂移、基础教学演示的动力需求，不会因动力过强导致新手操控难度陡增，也不会因动力不足丧失RC车型的操控乐趣。底盘部分采用分层式布局设计，上层为电池与接收设备安装位，预留了标准尺寸的电池仓空间，可适配常规规格的2S锂电池安装，安装边界充分考虑了不同品牌电池的尺寸公差，侧边设置有走线槽位，可规整收纳电调、接收机的连接线路，避免车辆行驶过程中线路晃动干扰传动机构。前后悬挂部分采用摇臂式独立悬挂结构，转向拉杆与悬挂摇臂的连接点经过多轮调校，转向虚位控制在入门级RC车型的合理范围内，漂移状态下的转向跟随性表现稳定，轮距与轴距参数匹配1:10比例RC车的通用轮胎、轮毂规格，后期可直接替换市售同规格升级配件，无需额外修改安装位。车身非承载结构件均做了壁厚优化，在保证结构强度满足日常行驶碰撞需求的前提下，尽可能降低打印耗材用量，所有受力连接位置均设计有金属衬套预埋位，组装时可嵌入铜套降低连接孔的磨损速度，大幅提升整车使用寿命。前后防撞位置采用可拆卸式结构设计，碰撞损坏后可单独打印替换对应部件，无需更换整个底盘主体，降低后期维护成本。针对教学场景的使用需求，整车结构拆分逻辑清晰，传动、转向、悬挂、动力四个模块相互独立，组装过程可完整展示机械传动的基础原理，适合作为机械结构入门、3D打印实践课程的实操载体，学员可在组装过程中直观理解差速传动、悬挂缓冲、转向阿克曼角等基础机械知识，也可在原有结构基础上自行修改参数做定制化调整，验证不同结构设计对车辆行驶性能的影响。
