1:10比例双电机带悬架后差速遥控车结构

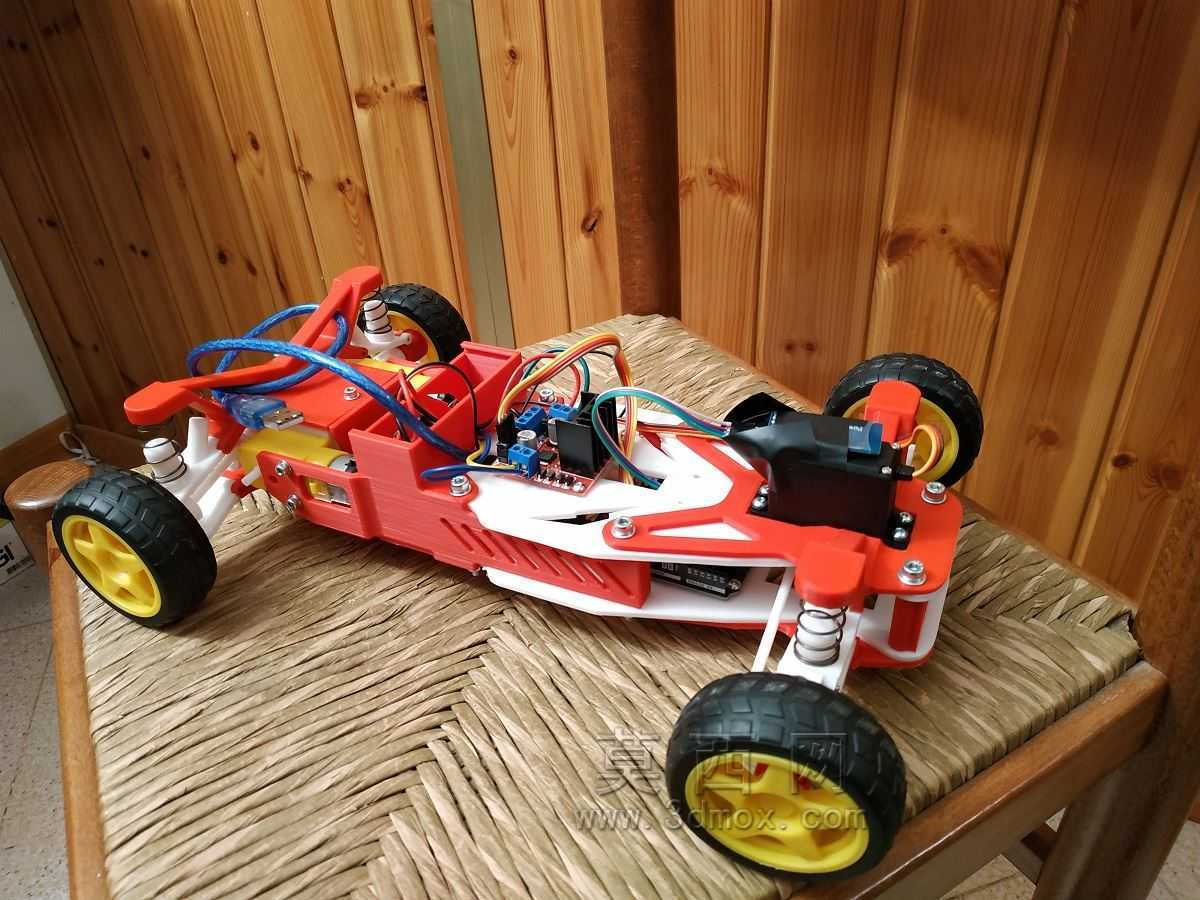

　　这款1:10比例的遥控车底盘结构，核心定位面向个人DIY制作、青少年科创实践以及小型模型竞技场景，区别于市售量产的一体化注塑RC车架，整套结构绝大多数结构件支持FDM类型3D打印加工，大幅降低了个人爱好者复刻制作的门槛，不需要开模或者采购定制异型结构件，仅需搭配标准紧固件、常规电子件即可完成整车装配。从实际使用场景来看，这套结构适配室内平整场地、户外硬质铺装路面的低速遥控行驶需求，搭载蓝牙控制模块时可直接通过移动端设备实现操控，也可替换为常规2.4G遥控接收机搭配30A规格电调，匹配普通RC遥控器实现更远距离的操控，适配不同玩家的操控习惯。

　　功能配置上，整车采用双电机后置后驱布局，搭配后差速器结构，能够在转弯时自动调节两侧后轮的转速差，避免硬轴传动带来的轮胎打滑、转弯阻力过大问题，提升行驶过程的平顺性。悬架部分采用独立摇臂搭配螺旋弹簧的结构，设计时选用的弹簧参数为外径14mm、线径1mm，玩家在实际制作时也可根据自身的行驶场景需求，更换不同刚度、不同长度的弹簧，调整底盘离地间隙与悬架滤震效果，适配不同平整度的行驶路面。轮轴连接部分设计采用2x18mm规格的圆柱销作为传动连接结构，也可根据装配需求替换为M2.2规格的标准螺丝，降低紧固件的采购难度，不需要使用特殊规格的模型专用销钉。

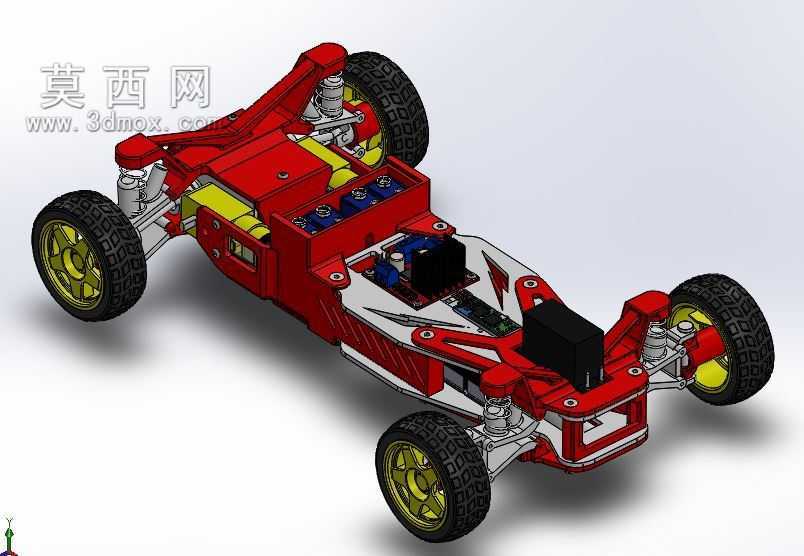

　　设计思路层面，整套结构在建模阶段就充分考虑了3D打印的工艺特性，所有结构件均避免了大角度悬空结构，打印时不需要添加大量支撑即可获得合格的零件强度，同时在受力较大的悬架摇臂、电机安装位、轮轴固定座位置，都做了局部加厚与加强筋设计，抵消3D打印件层间结合强度不足的缺陷，保证整车装配后能够承受常规行驶的冲击载荷，不会出现轻微碰撞就结构断裂的问题。底盘上层预留了标准化的电子件安装空间，可容纳双电机、电调、蓝牙模块、电池组、接收设备的安装，安装位做了通用化的长槽孔设计，可适配不同尺寸规格的标准模型电子件，不需要严格匹配指定型号的配件，玩家可根据手头现有配件灵活调整装配方案。

　　从安装边界与尺寸参数来看，整车按照1:10比例缩放设计，轮距、轴距参数匹配常规1:10比例RC车壳的安装孔位，玩家可根据自身喜好搭配不同外观的车壳，不需要额外修改底盘安装位。悬架行程设计预留了足够的上下跳动空间，弹簧压缩到极限位置时，轮胎不会与底盘护板、摇臂结构发生运动干涉，转向结构的拉杆行程做了限位设计，最大转向角度下不会出现拉杆与悬架部件卡滞的问题。传动部分的电机安装位预留了齿轮啮合的调整间隙，装配时可根据电机齿与大齿的配合间隙微调电机固定位置，保证齿轮传动平稳，不会出现过紧卡滞或者过松跳齿的问题。整套结构没有采用一体化的底盘设计，而是将前后悬架安装座、电池仓、设备仓做了分体式设计，单个零件的打印尺寸控制在普通桌面级3D打印机的成型幅面范围内，不需要大尺寸打印设备即可完成所有零件的制作，装配时通过标准螺丝即可完成各部件的拼接，后期维护更换损坏零件时，仅需单独打印对应损坏的部件即可，不需要整体更换底盘，大幅降低了后期的维护成本。在实际装配过程中，所有转动配合位置都预留了0.2-0.3mm的装配间隙，打印件不需要额外打磨即可顺畅转动，避免了过盈配合导致的装配困难或者转动卡滞问题，适合没有专业机加工条件的个人爱好者独立完成整车的制作与调试。
