3D打印拼装式RC遥控竞速小车结构

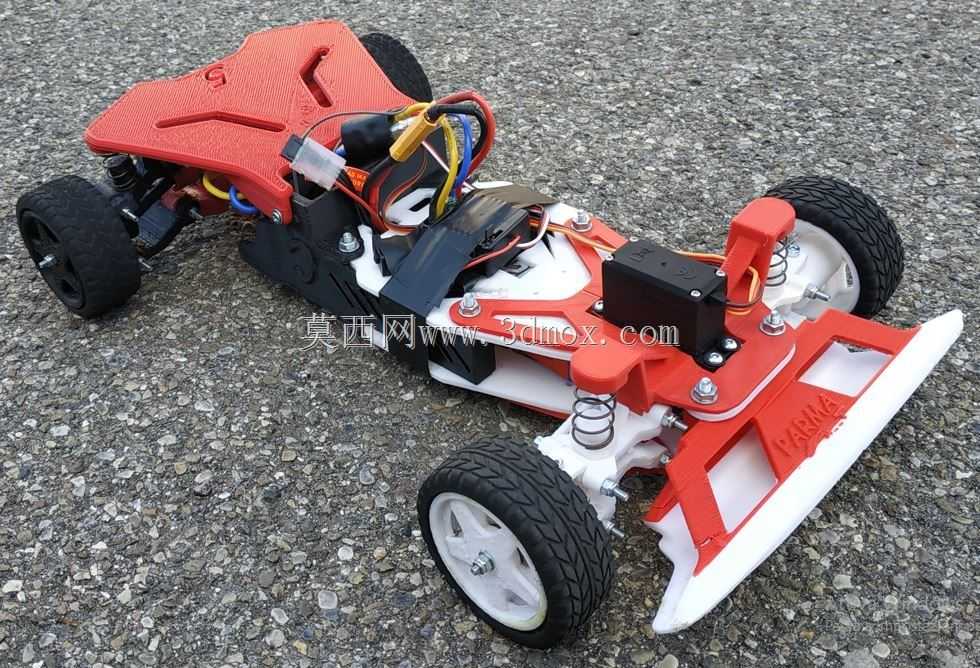

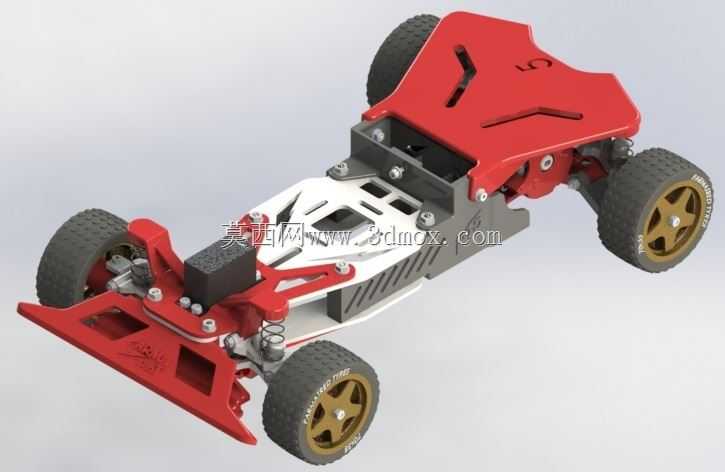

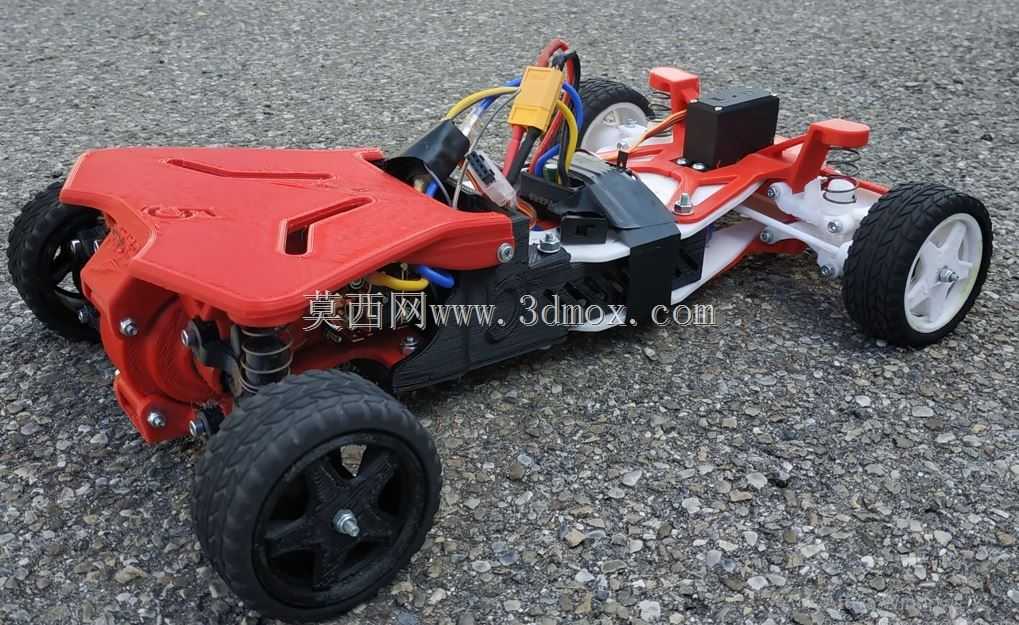

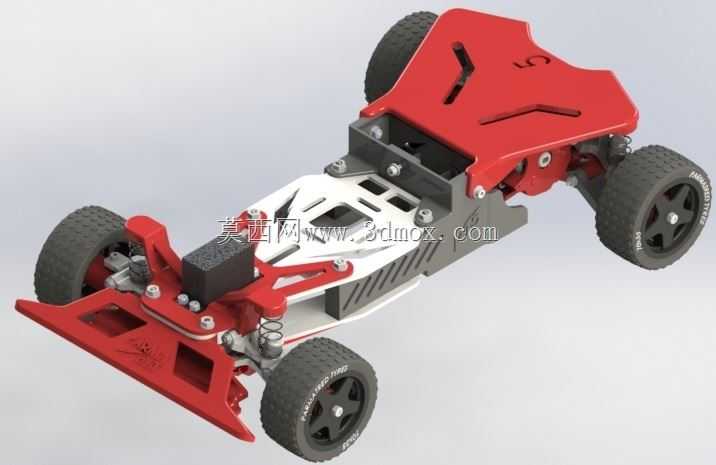

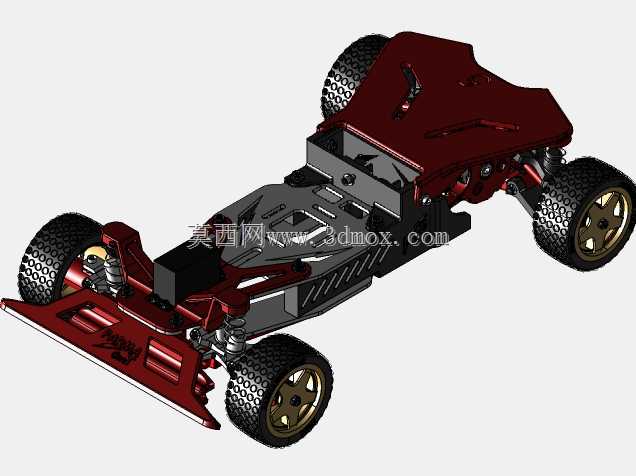

　　这款RC遥控小车的结构设计，核心面向个人DIY制作、桌面模型竞速以及青少年科创教学场景，所有非标准受力结构件均适配FDM3D打印工艺的成型特性，无需额外复杂机加工工序即可完成整车制作，能满足模型爱好者自行组装调试、科创课程实操演示的实际需求。整车采用模块化分件设计思路，将底盘、前后防撞支架、电池安装座、悬挂固定座等部件拆分设计，每个独立打印件的壁厚均控制在1.8-2.5mm区间，既匹配普通桌面级3D打印机的最小壁厚成型要求，避免打印过程中出现翘曲、填充不足的问题，也能保证组装后整车的结构刚性，应对竞速过程中的小幅碰撞冲击。

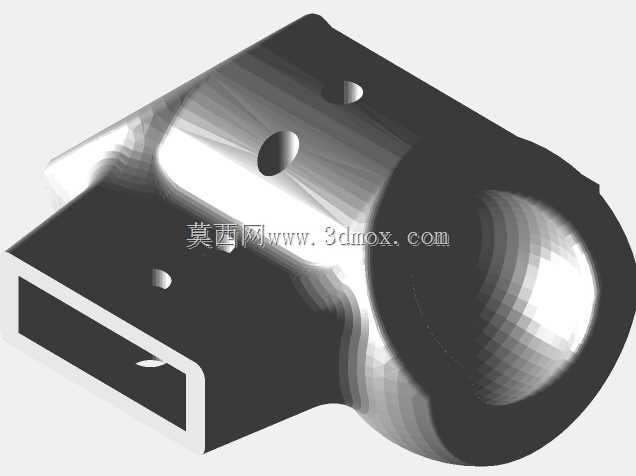

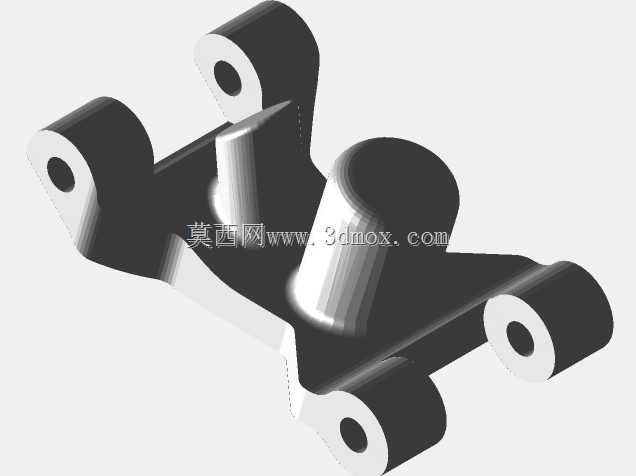

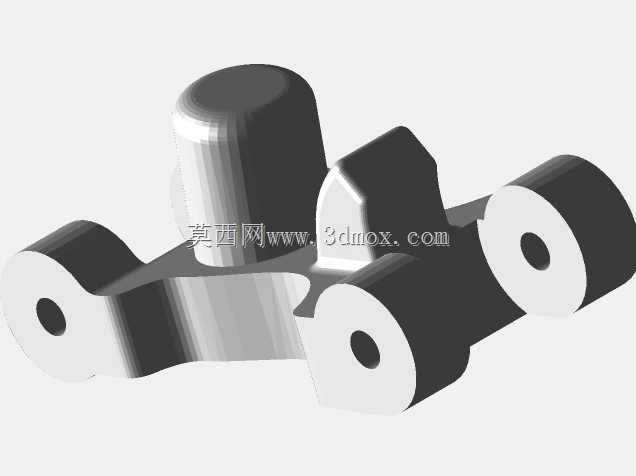

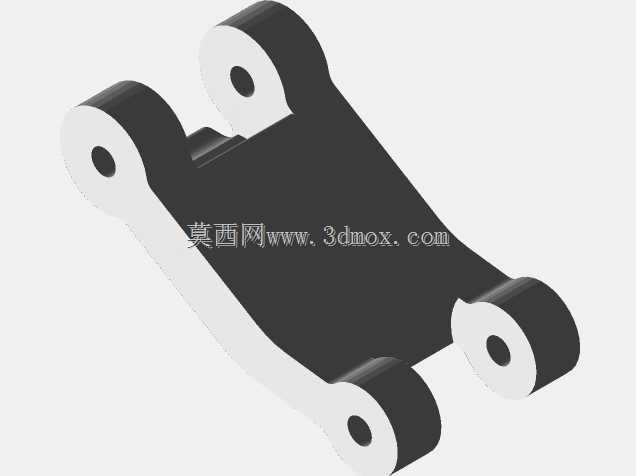

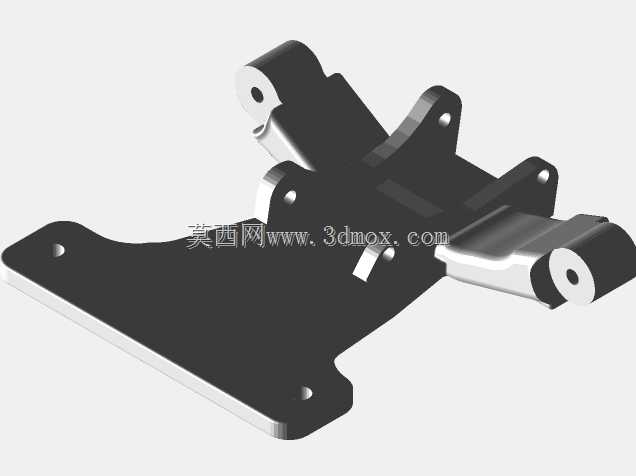

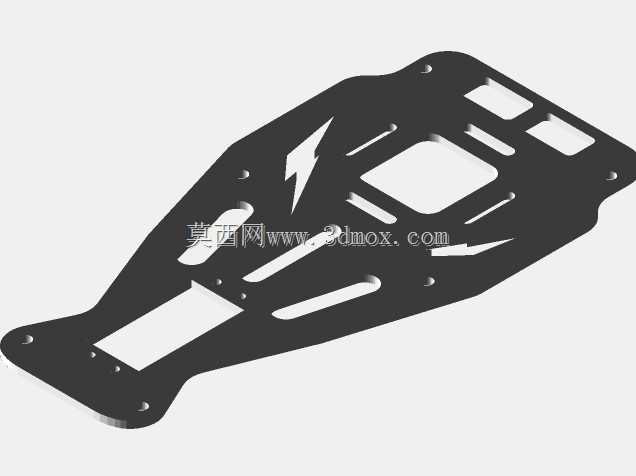

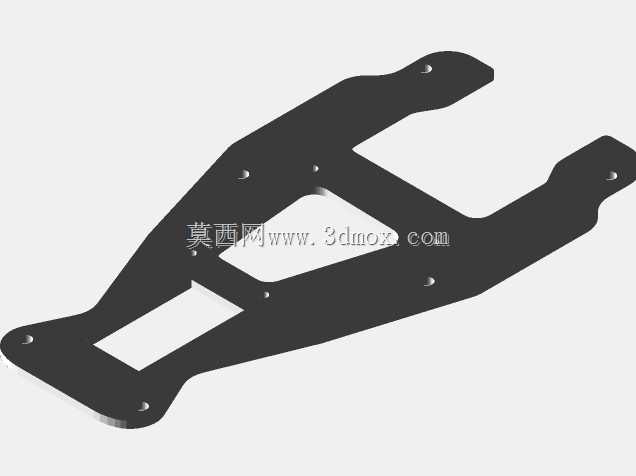

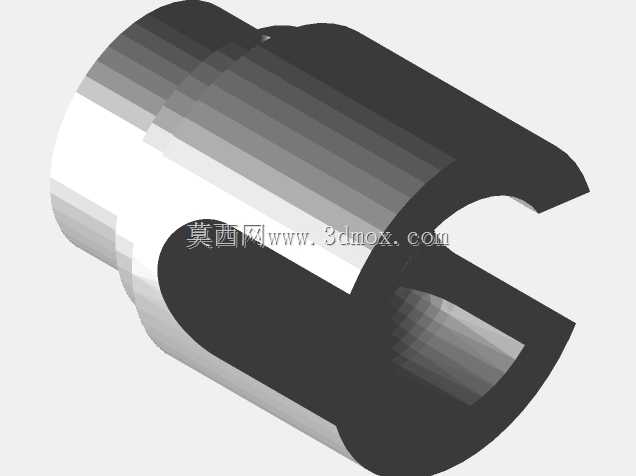

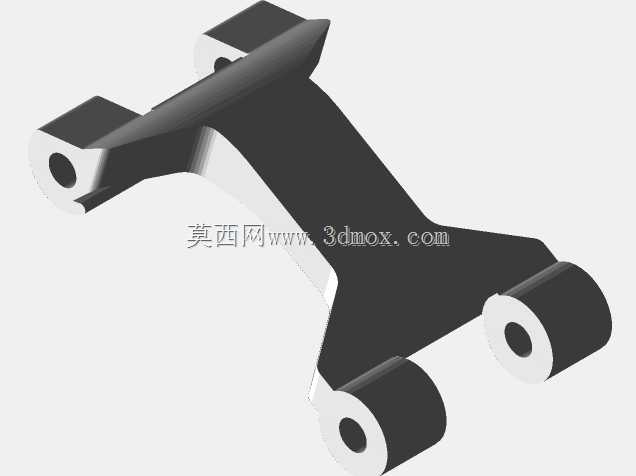

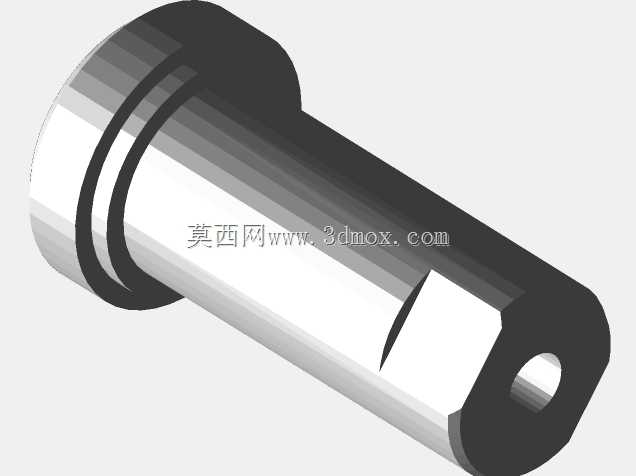

　　从功能特性来看，整车底盘采用分层布局设计，上层为设备安装层，预留了标准舵机、有刷电机、电调以及锂电池的安装位，安装孔位均按照市面通用RC模型配件的标准尺寸设计，可直接适配市面上量产的1:28比例RC遥控车通用传动配件、转向组件，无需额外对配件进行二次打磨修改；下层为传动走线层，设计有专门的走线槽，可将电机线、舵机线规整收纳在底盘内部，避免车辆行驶过程中线路卷入轮组造成故障。前后悬挂部分采用摇臂加螺旋弹簧的独立悬挂结构，摇臂的转动轴孔设计有铜套安装位，可嵌入标准内径3mm的黄铜衬套，减少3D打印件直接转动带来的磨损，提升悬挂结构的使用寿命；弹簧的预压行程预留了8mm的调节空间，可根据不同场地的路面情况调整悬挂软硬，适配平整铺装路面竞速、小幅障碍越野等不同行驶场景。

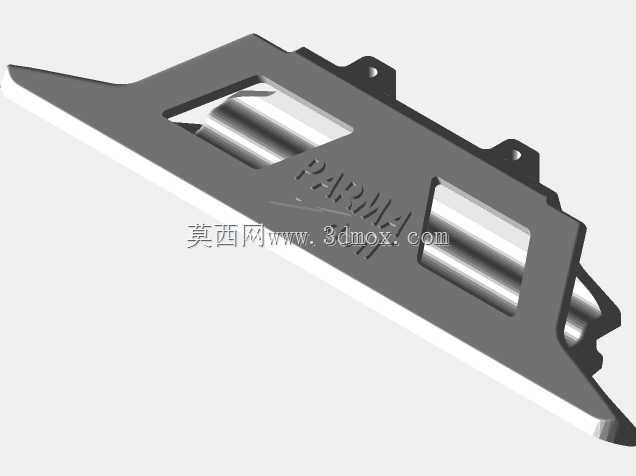

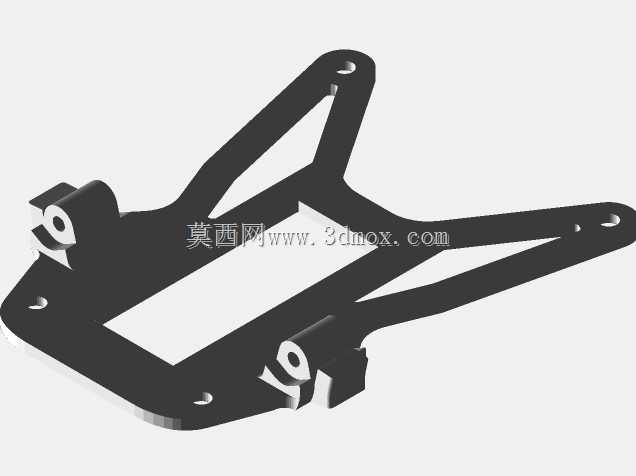

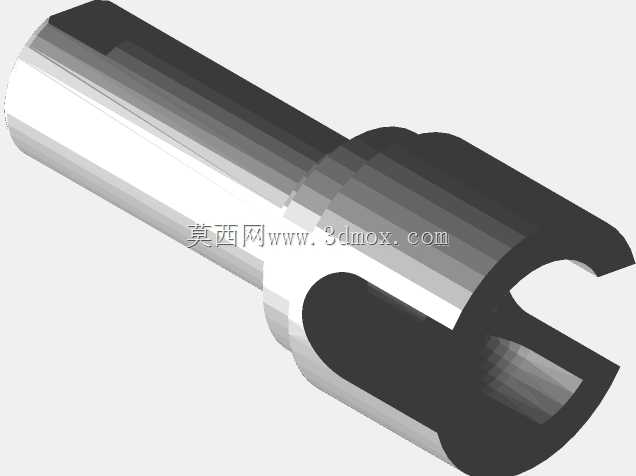

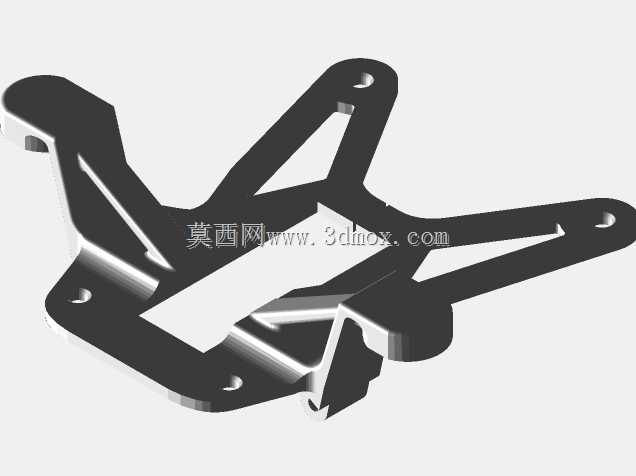

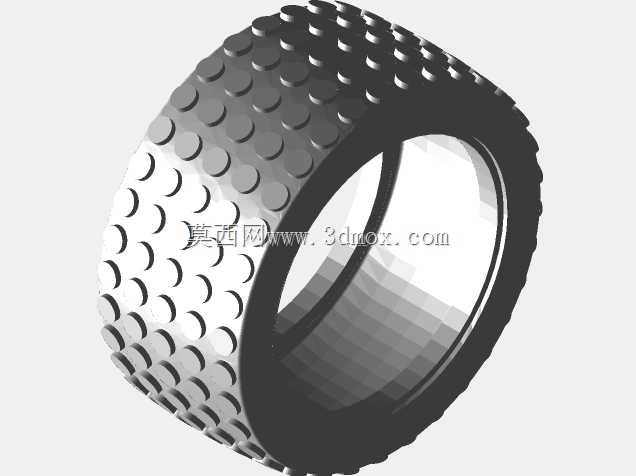

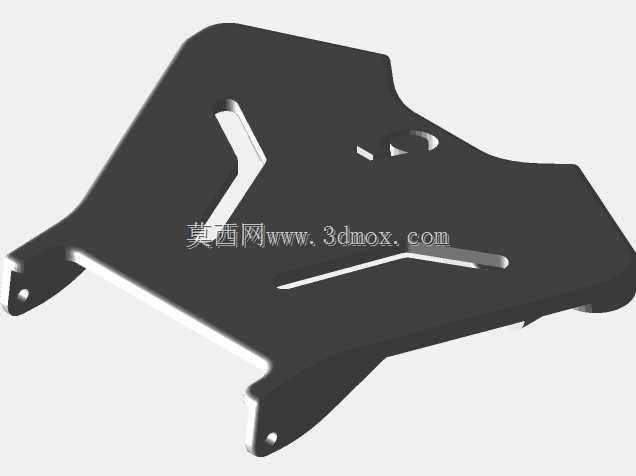

　　外形尺寸与安装边界方面，整车组装完成后总长度控制在210mm，宽度110mm，轮距92mm，离地间隙12mm，整体尺寸适配常规1:18比例RC车壳的安装孔位，玩家可根据自身喜好更换不同外观的量产车壳。前后防撞支架突出底盘主体15mm，采用三角加强筋结构设计，碰撞时可通过自身的小幅形变吸收冲击力，避免冲击力直接传递到底盘主体造成电池、电调等核心部件的损坏。轮组安装位适配标准12mm结合器的RC模型轮胎，轮毂的安装孔位按照标准六角结合器尺寸设计，可直接替换不同抓地力的轮胎组件，满足不同路面的行驶需求。

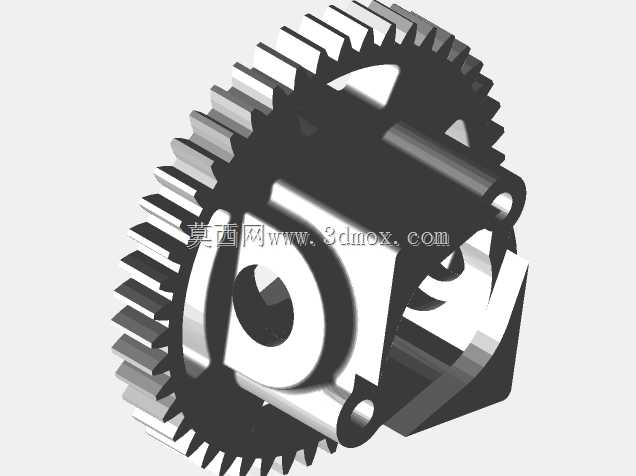

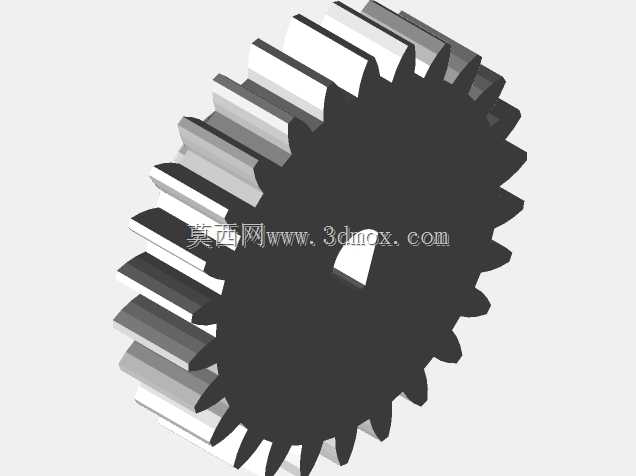

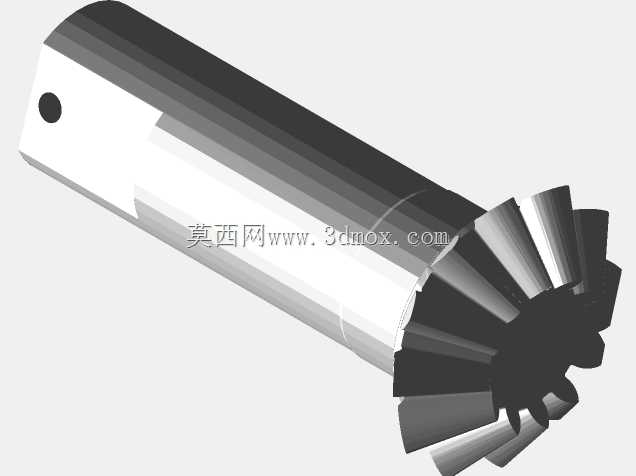

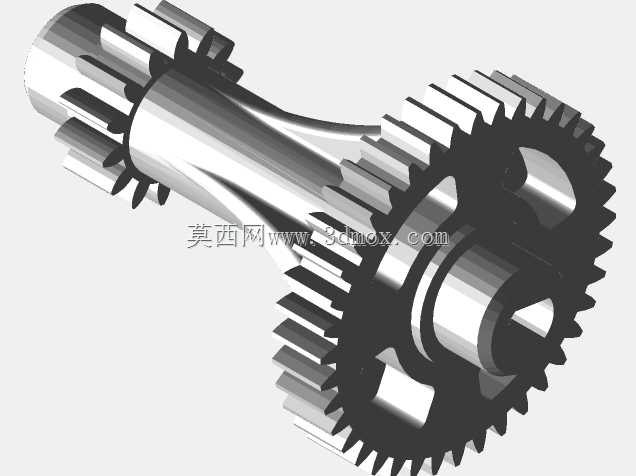

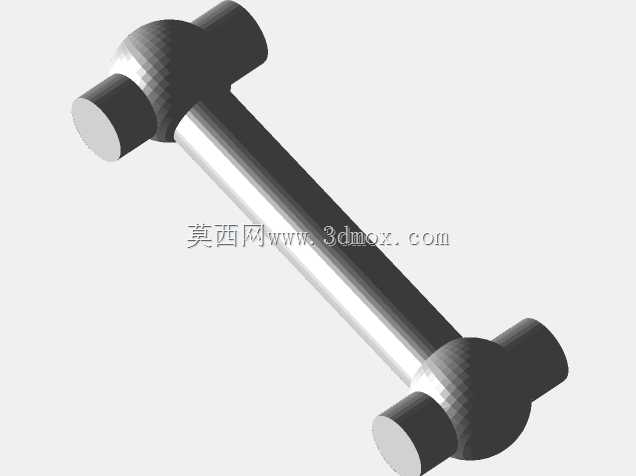

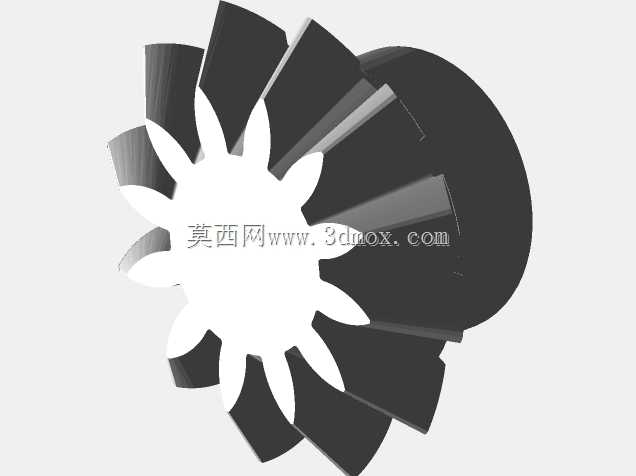

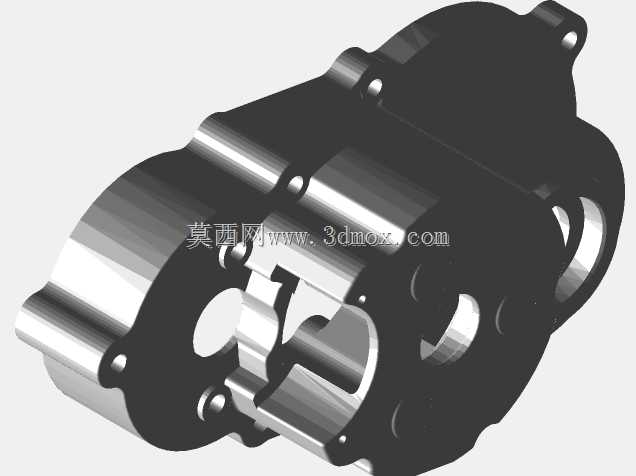

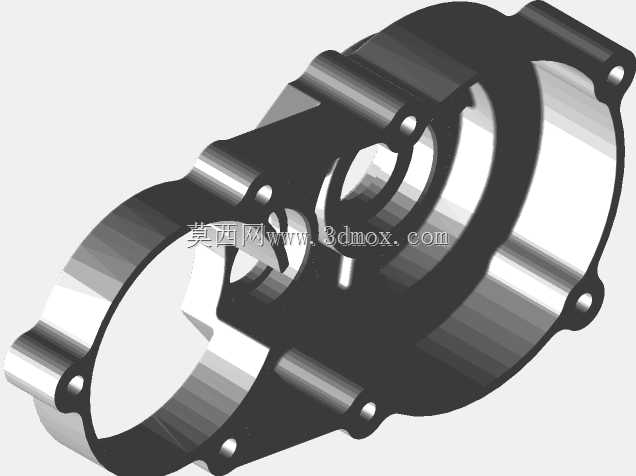

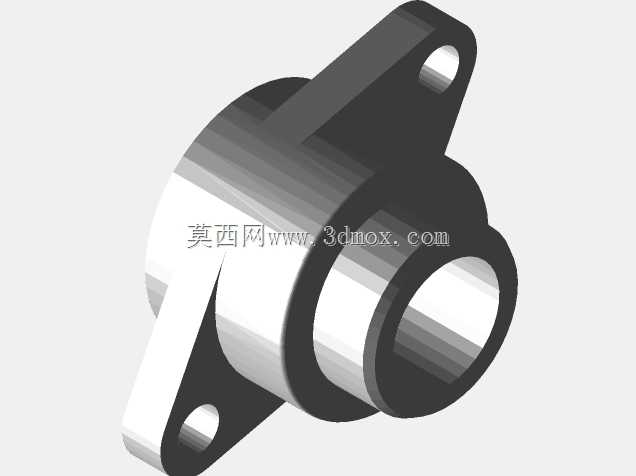

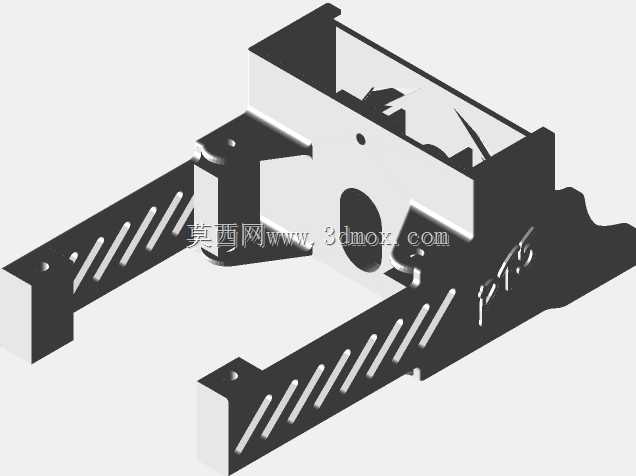

　　传动部分的设计上，该车升级了传动系统的刚性，电机安装座采用加厚的一体式3D打印结构，可直接适配260尺寸有刷电机，电机齿轮与减速大齿轮的啮合间隙预留了0.2mm的调整空间，可通过调整电机固定座的前后位置调整齿轮啮合间隙，避免齿轮啮合过紧造成的传动阻力过大，或是啮合过松出现打齿的问题。转向部分采用连杆式转向结构，转向舵机安装在底盘前部的居中位置，通过左右对称的转向拉杆连接两个前轮的转向摇臂，转向角度最大可达到32度，能保证小车在狭小空间内的转向灵活性，适配桌面赛道、小型室内竞速赛道的行驶需求。电池安装位设计在底盘中部的重心位置，可容纳2S 7.4V 500mAh的锂电池，电池通过尼龙扎带固定在底盘的电池槽内，电池槽四周设计有挡边，可避免车辆剧烈行驶过程中电池出现移位，影响整车重心平衡。

　　在设计细节上，所有打印件的连接位置均采用M2或M2.5的自攻螺丝安装，螺丝孔均设计了0.3mm的安装余量，避免3D打印件的层间误差导致螺丝无法拧入，同时在螺丝柱位置设计了环形加强筋，防止拧螺丝时出现螺丝柱开裂的问题。底盘上还预留了陀螺仪、接收机的安装位，可根据玩家的需求升级陀螺仪模块，提升车辆高速行驶时的稳定性。前后轮的轮拱位置预留了足够的跳动空间，悬挂压缩到最大行程时轮胎也不会与底盘、防撞支架发生摩擦干涉，保证悬挂动作的顺畅性。整个结构的分件充分考虑了3D打印的支撑需求，所有悬空结构均设计为45度以上的自支撑角度，打印时无需添加额外支撑即可完成成型，减少打印后处理的工作量，同时降低支撑拆除过程中零件损坏的概率。
