适配FPV定制支架的DJI空气单元基础结构

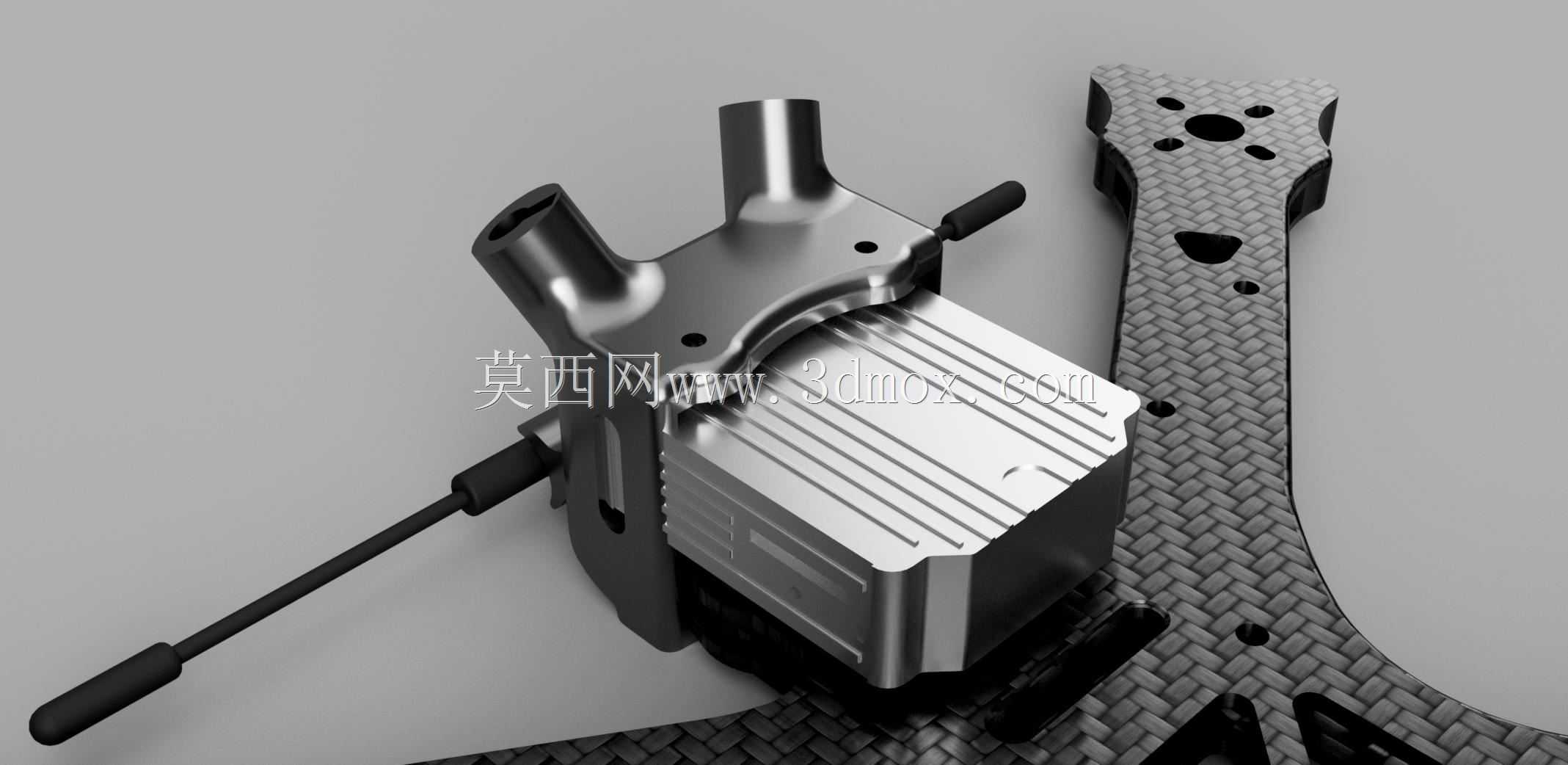

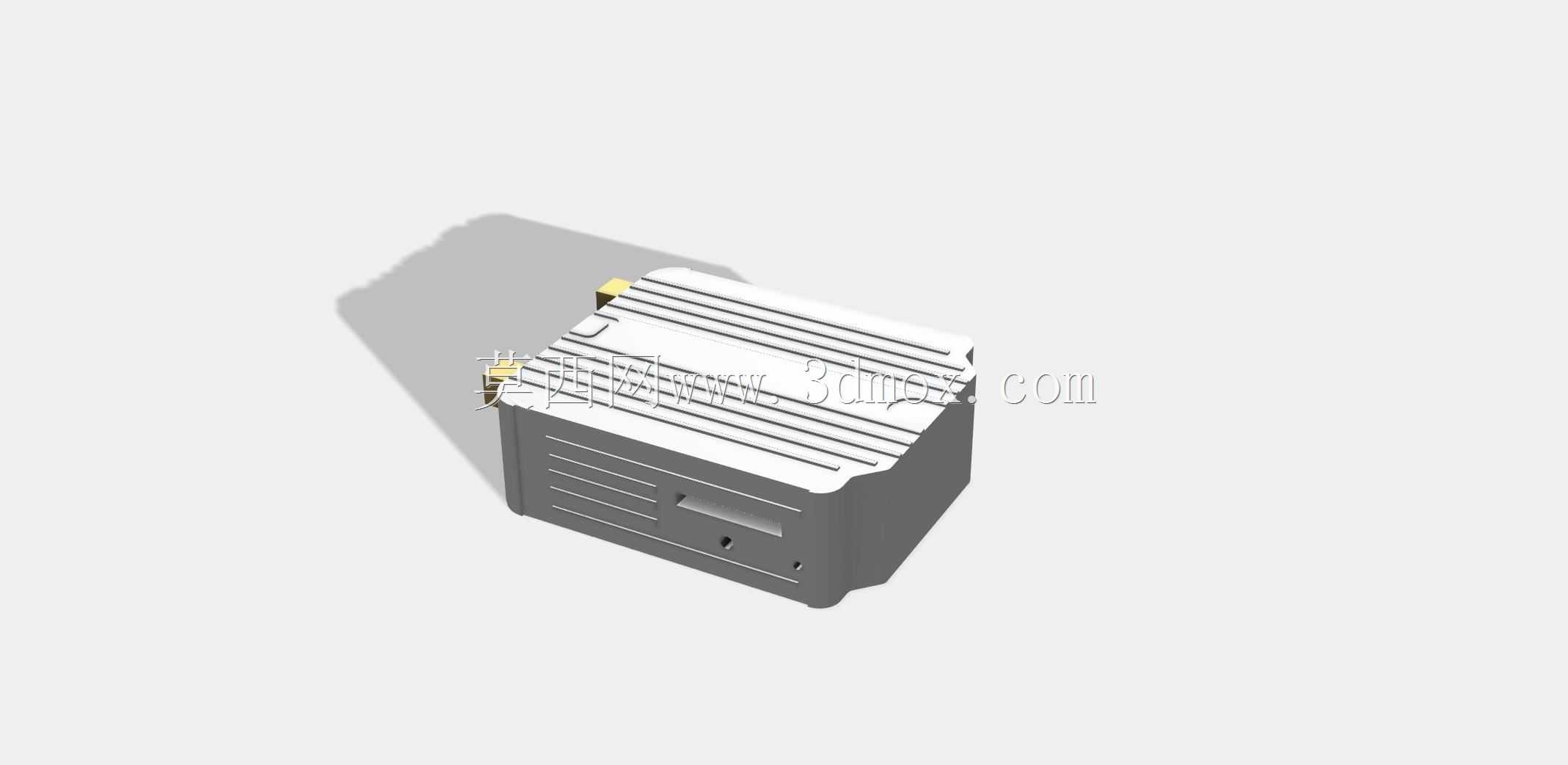

在FPV穿越机的整机装配流程里，图传模块的安装适配一直是结构设计环节的核心痛点之一，不同机架的安装孔位、预留空间差异极大，很多玩家在改装或定制机架时，往往因为缺少精准的模块三维参考，出现安装干涉、散热预留不足、走线空间局促等问题，这款DJI空气单元的基础结构模型，正是为解决这类适配问题搭建的精准设计参考。从实际使用场景来看，该空气单元是FPV数字图传系统的核心信号处理部件，承担着视频信号编码传输、飞行数据回传的核心功能，日常装机时需要固定在机架的指定安装位，既要保证与摄像头、天线的连接走线顺畅，也要避开飞控、电调等电磁干扰源，同时还要预留足够的散热空间避免长时间工作出现过热降频。从结构设计思路来看，模型完整还原了单元本体的所有外部特征：壳体主体采用带散热鳍片的铝合金外壳结构，顶部的平行鳍片顺着飞行时的前进气流方向布置，飞行过程中迎面气流可以直接穿过鳍片间隙带走工作热量，无需额外加装散热风扇就能满足长时间大码率传输的散热需求；壳体侧面预留的接口凹槽，精准对应了天线接口、摄像头连接线接口的实际位置，设计定制支架时可以直接参照凹槽位置预留走线缺口，避免装配时出现线材弯折过度、接口对位不准的问题。在安装边界的尺寸还原上，模型严格按照实物的实际外形尺寸建模，壳体底部的安装基准面、侧边的定位凸台都做了1:1的特征还原，不管是设计3D打印的定制固定座，还是加工碳纤维材质的安装支架，都可以直接调用模型进行装配干涉检查，不需要反复测量实物尺寸，能大幅缩短定制支架的设计迭代周期。实际设计适配支架时，可以直接以该模型的安装孔位为基准，匹配不同FPV机架的安装孔距调整支架的固定脚位置，同时参照模型的外形轮廓预留0.2-0.5mm的装配间隙，既不会因为间隙过大出现飞行时的模块晃动，也不会因为间隙过小导致装配困难。另外模型还原的壳体侧面的散热开孔位置，也能提醒设计者在设计支架遮挡结构时避开这些开孔区域，避免影响模块的自然进风散热，保证图传系统在长时间飞行、大功耗工作状态下的稳定性。对于从事FPV机架设计、定制改装的结构从业者来说，这个精准的基础模型可以直接导入各类三维设计软件，作为整机装配的标准元器件库文件使用，在设计初期就能完成模块与机架、其他电子部件的空间排布校验，减少后期打样试装时出现的结构冲突问题，提升定制机架的设计效率与装配合理性。
