木质拼接固定翼无人机构架设计方案

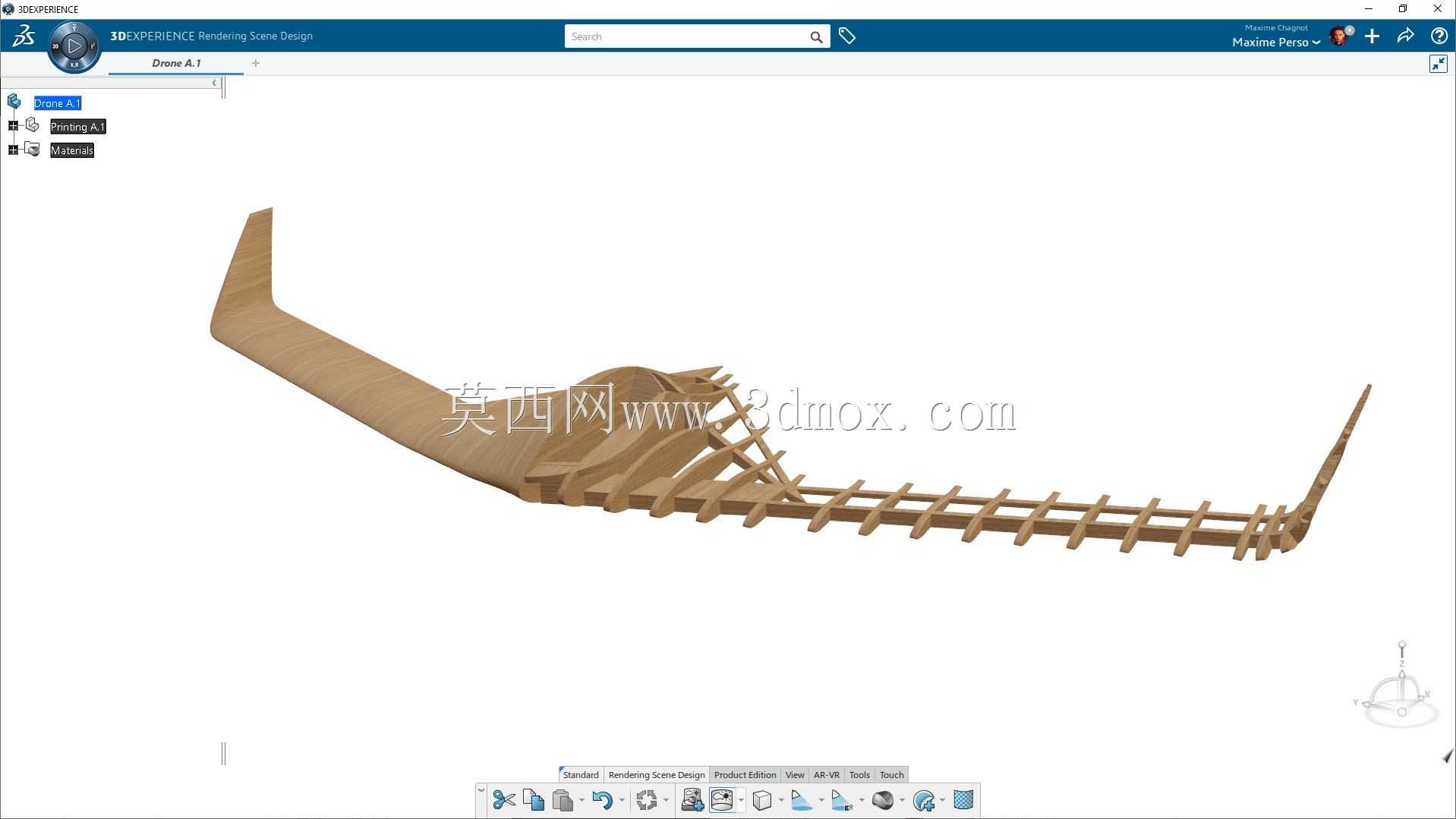

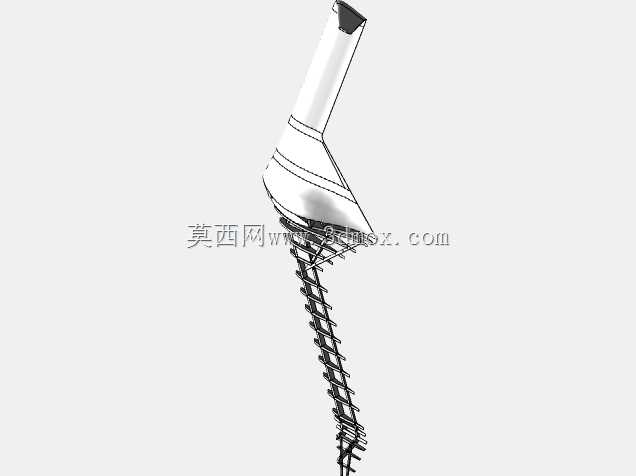

这款固定翼航模构架采用全木质拼接设计，核心应用场景覆盖户外航模飞行、青少年航空科普教学、小型低空航拍试验载体等领域，区别于常规注塑或碳纤维一体成型的航模结构，全木质榫卯加卡扣的拼接形式无需复杂粘接工装，普通爱好者借助常规美工、打磨工具即可完成整机装配，大幅降低航模制作的入门门槛。从功能特性来看，整体构架采用分段式受力设计，机翼段采用等距肋板加主梁的承力结构，每片肋板的型线严格贴合翼型曲线，既保证机翼蒙皮铺设后的气动外形精度，又能在飞行过程中均匀分散升力载荷，避免机翼出现局部形变影响飞行稳定性；机身中段采用桁架式镂空结构，在预留动力设备、电池、飞控系统安装空间的同时，尽可能降低整机自重，木质材料的阻尼特性还能有效吸收飞行过程中的发动机振动，减少飞控传感器的信号干扰；尾翼段采用一体化延伸的尾撑结构，与主机身通过定位卡槽拼接，装配时无需反复校准尾翼与主机翼的同轴度，卡槽的限位设计可直接保证尾翼的安装角度符合气动设计要求。设计过程中优先考虑了装配容错性，所有拼接部位都预留了0.2mm的装配间隙，适配不同批次木材切割产生的微小尺寸误差，即便是激光切割产生的轻微炭化层也不会影响拼接顺畅度；外形尺寸上，整机翼展控制在1.2米量级，机身长度控制在0.8米左右，既满足小型航模的便携运输要求，又能保证低速飞行状态下的气动效率，常规2212级无刷动力搭配3S锂电池即可完成起飞与巡航动作，安装边界方面，机身中段预留的设备舱尺寸可兼容市面上绝大多数入门级飞控、GPS模块与图传设备，机翼下方预留的挂载点可搭载小型运动相机或作业载荷，不需要额外对结构进行打孔改装。从结构受力逻辑来看，主梁采用多层薄木片叠压的形式，相比单块实木条的抗扭强度提升40%以上，机翼前缘做了加厚处理，可应对低空飞行时可能出现的擦碰、轻微撞击，降低坠机后的结构损坏概率，尾翼操纵面的连接部位预留了铰链安装槽，装配时直接嵌入尼龙铰链即可完成舵面连接，不需要额外打磨开槽。
