65mm轴距有刷电机微型穿越机机架结构

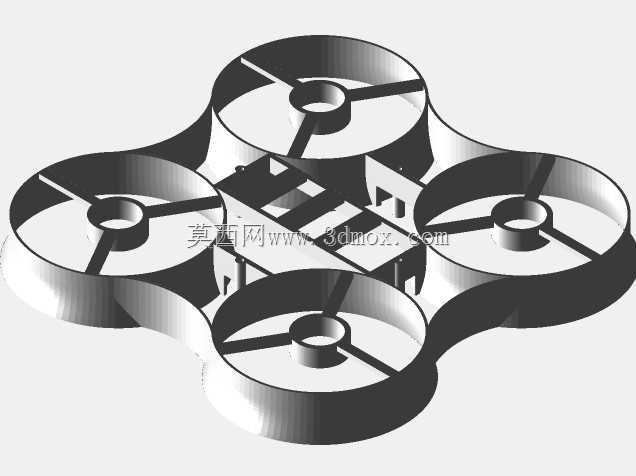

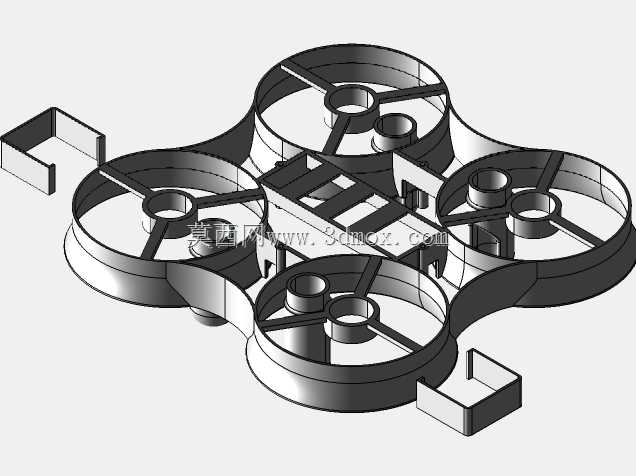

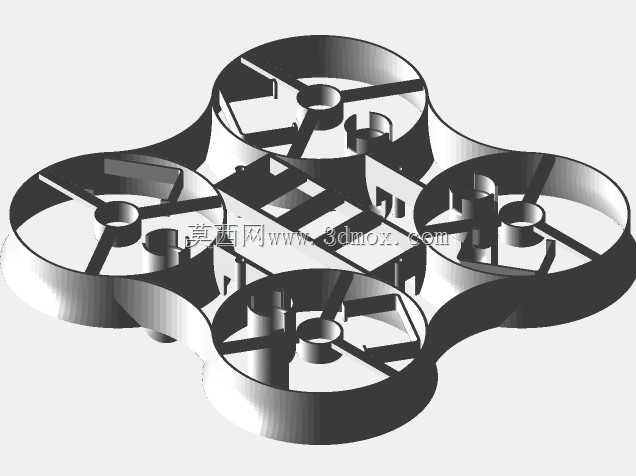

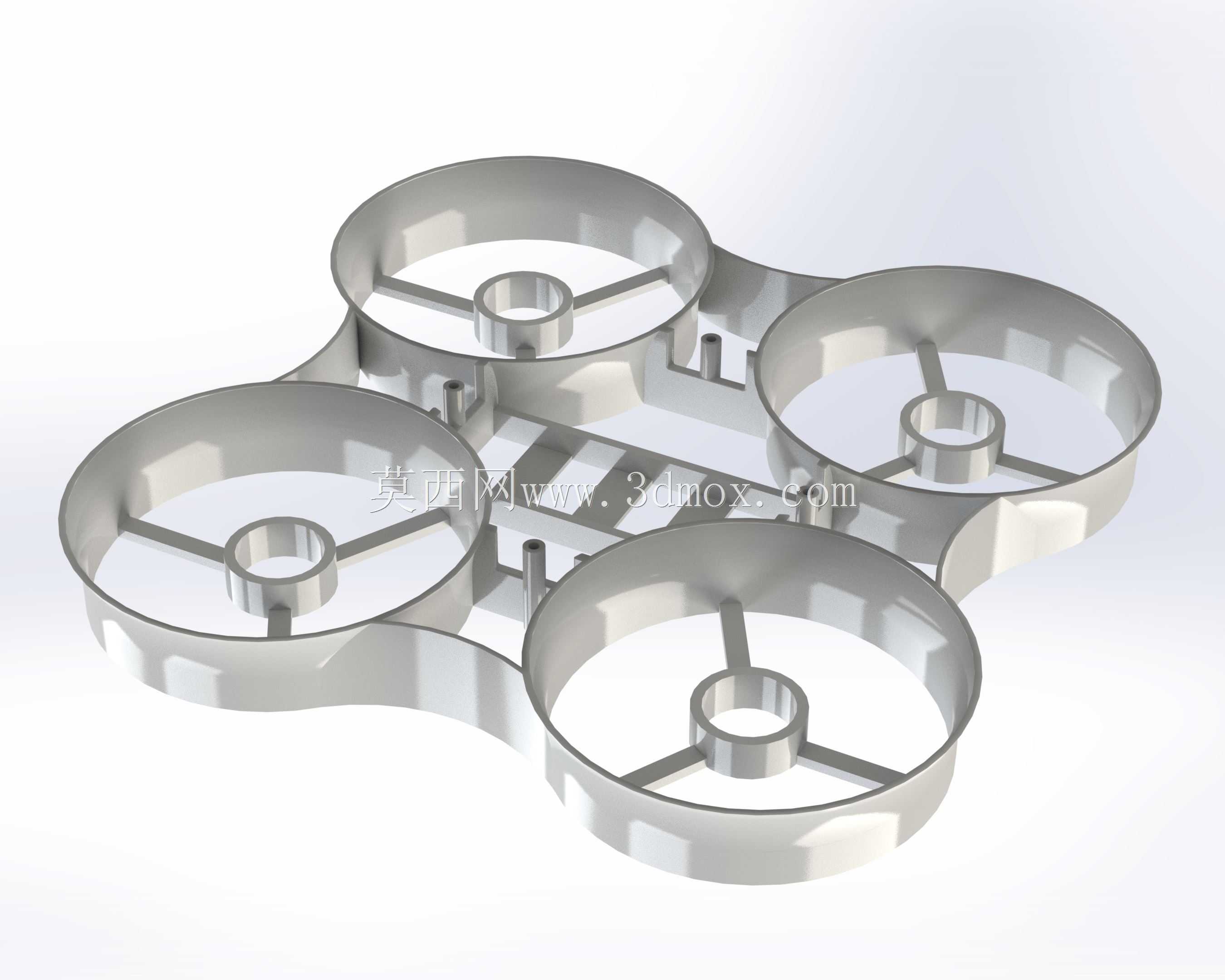

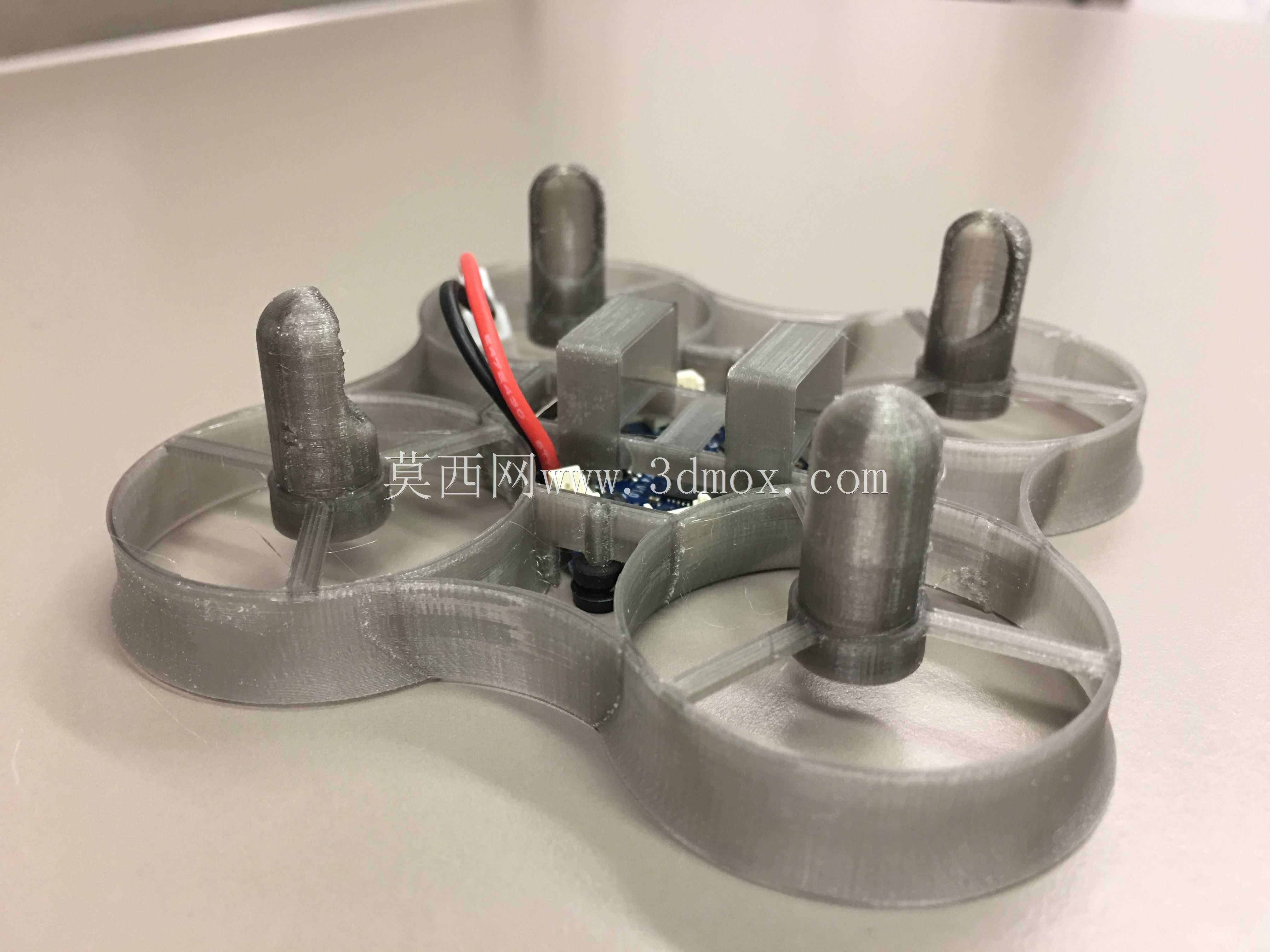

这套微型飞行器机架采用65mm对角轴距设计，定位室内近距飞行、狭小空间探查类场景，适配入门级FPV飞行练习、桌面级航模DIY组装需求，整体结构围绕轻量化与打印友好性做了针对性优化，无需复杂支撑即可完成FDM工艺成型。机架采用分体式拼接结构，拆分为主框架、四个独立电机安装座、两片电池固定片共七个独立部件，拆分逻辑完全贴合桌面级FDM打印机的成型尺寸边界，避免大尺寸一体打印带来的翘曲、层间结合力不足问题，各部件拼接位设计有滑入式卡扣结构，组装时电机座可直接滑入机架电机圈的定位槽内，凸耳结构卡入托盘定位位，配合环氧树脂粘接即可完成整体固定，无需额外螺丝紧固件，进一步降低整机重量。动力适配层面，机架预留四个615规格有刷电机的安装位，区分两正两反转向的安装定位，避免装机时电机转向装反导致的动力逻辑错误；飞控安装区兼容主流1S集成飞控的安装孔位，可适配常用的微型AIO飞控板，飞控安装位周边预留了走线空间，电调信号线、电源线可沿框架内侧的线槽排布，避免飞行中走线被螺旋桨剐蹭。电池安装位采用无标记开放式设计，可根据实际配重需求调整1S 250mAh柱状锂电池的安装位置，方便调试整机重心，电池固定可选择尼龙搭扣粘接或者卡扣限位，预留了USB接口的操作空间，无需拆解机架即可完成飞控参数调参。机架外围设计有一体式涵道保护圈，桨叶完全处于保护圈内侧，室内飞行碰撞障碍物时可直接通过保护圈卸力，既保护桨叶与电机轴不受冲击，也避免高速旋转的桨叶触碰周边物体造成损伤，保护圈与主框架采用一体化打印结构，连接筋做了圆角过渡，减少应力集中避免炸机时连接位断裂。材料适配方面，结构设计优先匹配PETG材料的打印特性，层间结合力足够应对日常炸机冲击，同时也兼容尼龙材料打印，各安装位的公差预留了0.2mm的打印收缩余量，不同耗材打印后均可顺利完成拼接组装，无需二次打磨修配。
