光圈式机械开合传动结构三维作品

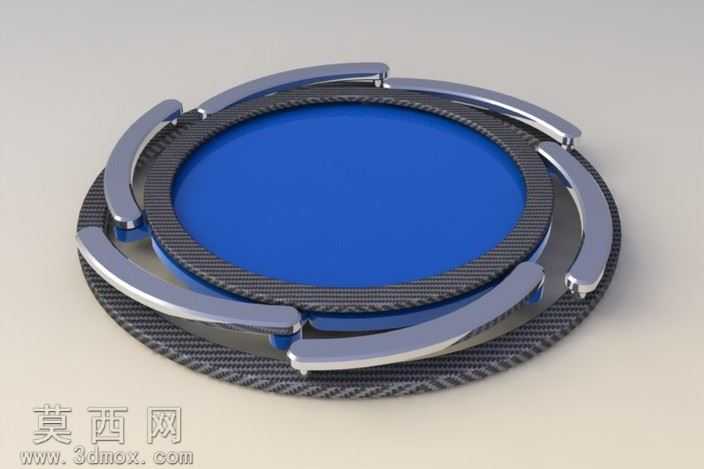

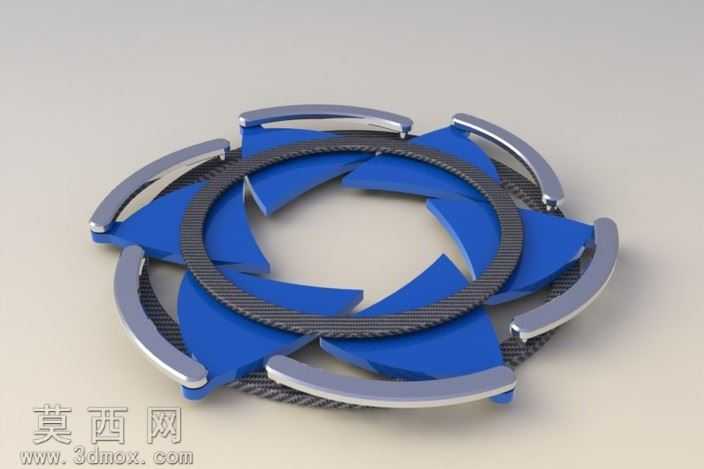

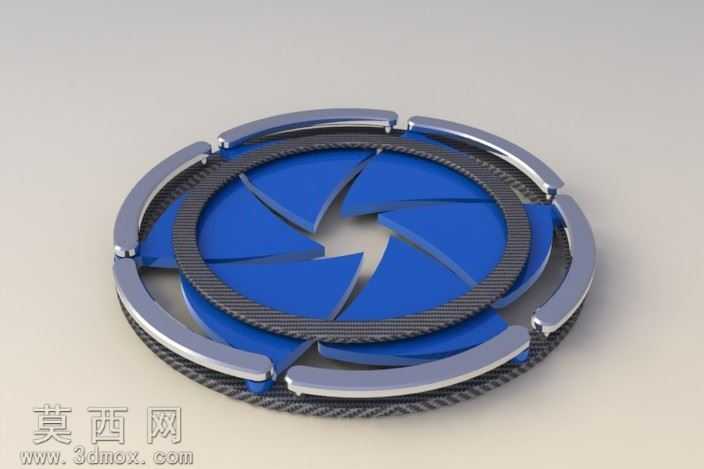

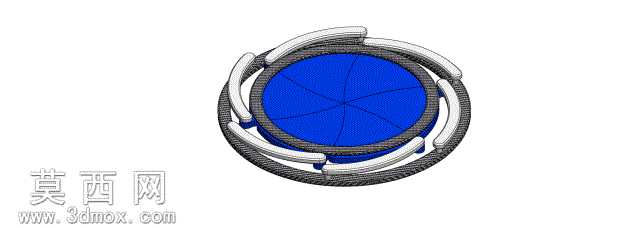

本作品为光圈式机械开合传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动的配合逻辑，对每一处运动副的配合间隙、运动行程都做了精准的参数约束，确保结构运动过程无干涉、卡滞问题。渲染阶段采用哑光金属与高饱和工程塑料的材质搭配，外层环形框架赋予磨砂银灰色金属材质，还原金属构件的细腻磨砂质感与边缘高光反射特性，内部开合叶片赋予亮蓝色哑光工程塑料材质，通过材质色彩的强烈对比，清晰区分固定构件与运动构件，让整体结构的层次关系一目了然。结构设计上，采用同轴多层嵌套布局，最外层为带限位卡槽的固定环形基座，中层为带传动齿圈的旋转驱动环，内层为六片沿圆周均布的扇形开合叶片，每片叶片通过定位销分别与固定基座、旋转驱动环形成转动副连接，当驱动环沿圆周方向转动时，会带动所有叶片同步绕各自定位销摆动，实现中心通光孔径的连续缩放，类似相机光圈的开合效果，整体传动比均匀，开合过程顺滑平稳。设计思路围绕同步联动的精密传动需求展开，摒弃了复杂的电控驱动方案，采用纯机械结构实现多叶片的同步开合，所有零件均采用常规机械加工可实现的结构造型，无特殊工艺难点，既可以作为机械传动原理的教学演示模型，也可经过参数调整后应用于需要可变孔径调节的自动化设备、遮光装置、流体控制阀等场景，建模过程中对所有零件做了工程化的倒角处理，避免尖锐棱角，同时对传动接触面做了公差预留，满足实际装配与运动的需求，渲染输出时采用柔和的影棚布光，突出金属材质的质感与塑料叶片的色彩表现，完整呈现结构的精巧设计与运动逻辑。
