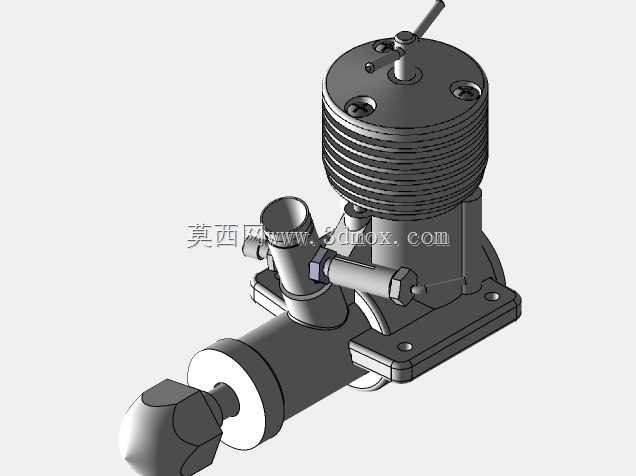

小型单缸风冷柴油机结构三维建模

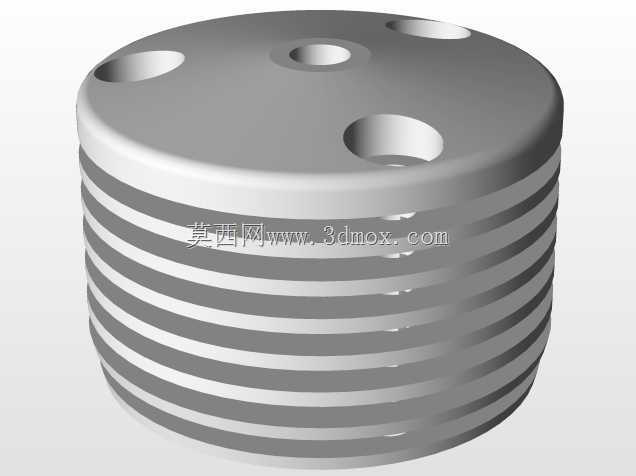

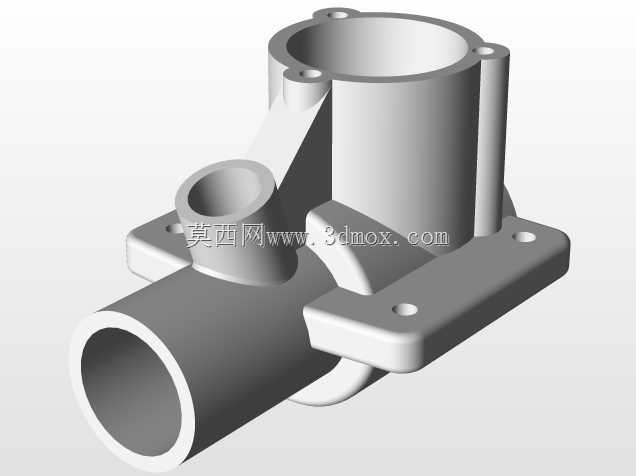

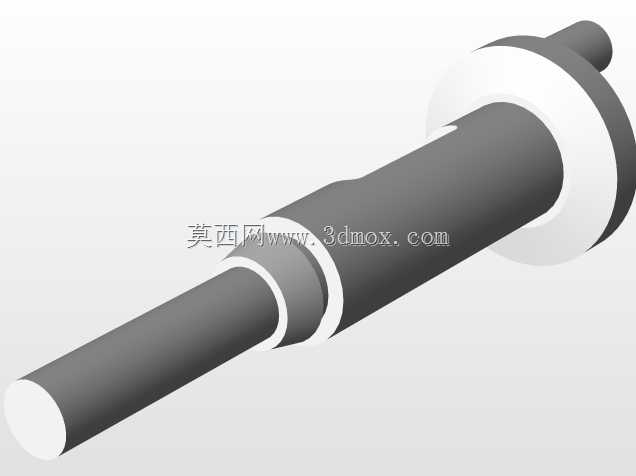

这款小型单缸风冷柴油机的三维结构，在小型通用动力场景中有着极高的适配性，常见于便携发电机组、小型农机具、航模动力改装以及微型工程机械的动力单元选型参考。从实际使用场景出发，这类小排量柴油机不需要复杂的水冷循环管路，依靠缸体外壁的散热鳍片就能完成工作过程中的热量交换，在缺水、无持续冷却介质补给的野外作业场景下，稳定性远高于同排量水冷机型。从结构设计逻辑来看，建模完整还原了整机的安装固定逻辑，底部一体式铸造安装座预留了四个对称的螺栓过孔，安装时可以直接通过螺栓将整机固定在设备机架的安装平面上，安装座的平面度公差在建模时做了工艺性预留，避免实际加工后出现安装面翘曲导致的整机振动超标问题。缸体上部的散热鳍片采用等间距环形排布，每片鳍片的厚度与间距都匹配小功率柴油机的散热需求，既不会因为鳍片过密增加铸造难度，也不会因为鳍片间距过大导致高负荷运转时热量堆积。缸头位置的减压操纵杆结构做了完整还原，实际启动时扳动减压杆可以降低缸内压缩阻力，方便操作人员快速完成启动动作，进气管路与喷油器的安装位置做了同轴度公差预留，避免后期装配时出现管路干涉、喷油角度偏差的问题。输出端的曲轴连接轴采用标准的锥面配合结构，搭配锁紧螺母可以直接连接负载飞轮或者动力输出联轴器，不需要额外做转接结构设计，能大幅缩短配套设备的开发周期。整机的外部管路布局全部沿着缸体侧壁排布，没有突出整机外轮廓的突兀结构，在狭小安装空间内布置时，不会出现管路和周边结构件剐蹭磨损的问题。从建模的结构细节来看，各个连接部位的螺栓规格、密封面位置都做了对应还原，做结构拆解学习时，可以清晰看到缸体、缸头、曲轴箱、安装座几个核心模块的装配关系，对于刚接触内燃机结构设计的从业者来说，能直观理解小型风冷柴油机的动力传递路径、冷却系统布局以及安装固定的设计要点，在做同类型动力单元选型或者改型设计时，可以直接参考这个模型的布局逻辑，调整缸径、行程参数就能快速适配不同功率需求的应用场景，减少前期方案布局的重复工作量。
