斯坦利迈耶气体处理器进气控制电路板结构

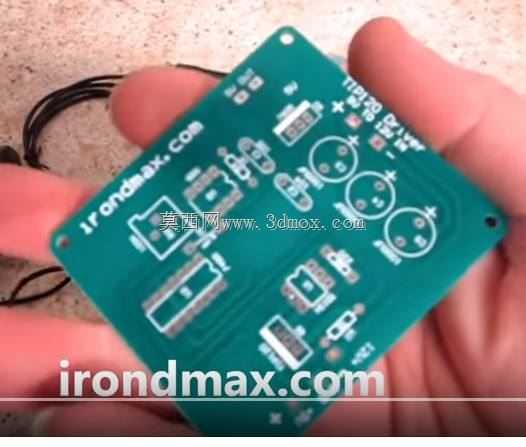

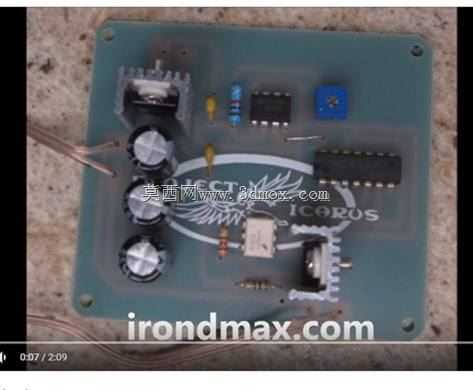

　　这套进气端气体处理控制结构，主要面向替代燃料动力系统的进气预处理环节，适配以水电解产氢作为辅助燃料的内燃机进气通路，核心作用是对进入发动机燃烧室前的反应气体做流量调控、信号采集与工况匹配，避免未经过处理的混合气体直接进入气缸导致的空燃比失准、爆震等问题。从结构布局来看，控制板采用FR-4环氧基材作为载体，所有直插元件与贴片元件按照信号流向分区排布：电源输入侧布置大容量铝电解电容做滤波处理，搭配限流电阻与整流二极管完成输入电压的稳压转换，避免车载电压波动对控制信号产生干扰；核心信号处理区域布置双运算放大器与逻辑控制芯片，负责采集节气门开度、发动机转速、气体流量传感器传回的实时信号，经过运算后输出对应的PWM控制信号，

　　调节气体通路的电磁阀开度，匹配不同工况下的气体供给量。板载的多圈可调电位器用于现场标定参数，可根据不同排量发动机的进气特性调整信号增益，无需重新烧录控制程序即可完成适配，降低了现场调试的操作难度。从安装边界来看，控制板整体为矩形结构，四个角预留了直径3.2mm的安装孔，可通过M3螺丝固定在发动机舱内的防火墙上，安装时需与高温排气侧保持至少15cm的间距，避免热辐射导致板载元件寿命衰减；板上的接线端子全部布置在板边同侧，方便线束整理与插拔，接线端预留了防呆缺口，避免装配时出现接线反接的问题。实际应用中，这套结构可直接串接在原有发动机进气通路的气体供给支路中，不需要对原有发动机的主体结构做大规模改动，

　　仅需在进气歧管上开孔接入气体输出管路，再将控制板的信号线与原车的节气门位置传感器、转速传感器做并联取信，即可完成加装，适配市面上多数排量在0.8L到2.5L之间的往复式活塞内燃机。在功能实现上，板载的控制逻辑会根据发动机实时负荷调整气体供给量：怠速工况下仅供给极少量的反应气体维持燃烧稳定性，降低怠速油耗与排放；大负荷工况下适当提升气体供给比例，提升燃料燃烧速度，改善动力输出的响应速度。板上预留的扩展焊盘可后续接入温度传感器与压力传感器，进一步拓展气体温度、压力的监测功能，实现更精细化的供气控制，避免低温环境下气体带水进入气缸导致的磨损问题。
