Mendel I2型3D打印机集成式电子机箱结构

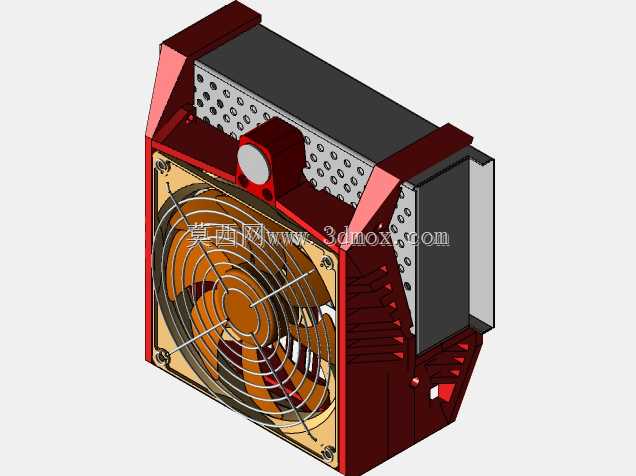

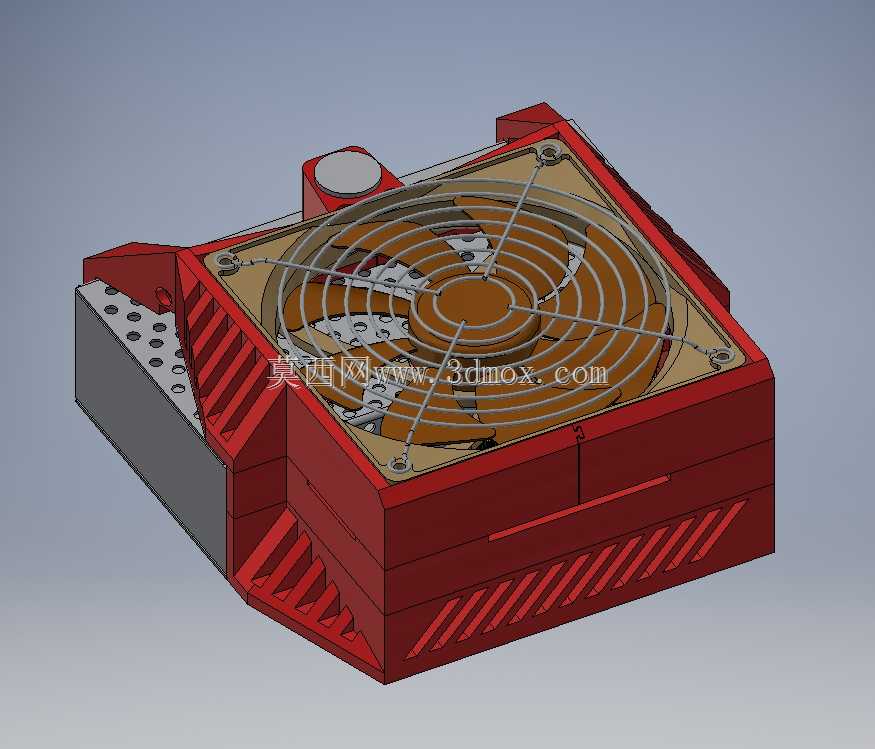

在桌面级FDM 3D打印设备的改装与量产搭建场景中，主控电子元件的防护与散热一直是影响设备长期运行稳定性的核心环节，这套适配Mendel I2架构的电子机箱结构，正是针对开源3D打印机主控系统的安装痛点完成的结构设计。日常桌面级3D打印作业中，Arduino UNO主控板与RAMPS 1.4扩展板是驱动步进电机、温控模块、限位开关的核心部件，裸露安装时容易受到打印过程中飘落的PLA、ABS碎屑附着，也可能在设备调试、耗材更换时被工具磕碰造成引脚短路，同时驱动模块长时间工作产生的积热如果不能及时排出，会导致步进电机丢步、温控读数偏差，直接影响打印成型精度。这套机箱在设计时优先考虑了安装边界的适配性，整体轮廓完全匹配Mendel I2打印机框架的预留安装位，不需要对原有铝型材框架做额外打孔改装，箱体侧边预留的走线槽位可以直接对应主控板的电机接口、热敏电阻接口、加热床接口位置，避免线束弯折造成的接触不良。结构上采用分层容纳设计，下层腔体预留了主控板与扩展板的固定螺柱位置，螺柱高度经过核算，既能保证板卡背面的焊点不与箱体底板接触造成短路，也能预留出底层空气流通的间隙；上层直接集成80mm标准散热风扇的安装位，风扇防护网采用格栅式一体结构，不需要额外加装金属防护网就能避免线材被扇叶卷入，风扇的出风方向正对驱动模块的散热片位置，形成定向风道，冷空气从箱体侧边的斜向通风槽进入腔体，带走板卡热量后从风扇位置排出，形成稳定的对流散热路径。机箱侧面集成了船型开关的安装卡槽，不需要额外开孔固定开关，开关接线端正好处于腔体内部的走线空间内，避免电源线外露造成的拉扯松脱。箱体边角做了加强筋结构设计，因为桌面级设备经常需要挪动位置，加强筋可以提升箱体的抗形变能力，避免安装后因为框架震动导致螺柱松脱。安装时只需要先将主控板与扩展板叠层固定在腔体内螺柱上，接好所有线束后将上盖与风扇组件扣合，通过侧边的自攻螺丝孔位完成固定，再整体卡入Mendel I2框架的预留安装位即可，整个安装过程不需要复杂的工装辅助，日常维护时只需要拆下上盖就能完成驱动模块跳线、固件烧录等操作，不需要完全拆下线束。箱体的通风槽倾斜角度经过调整，既能保证足够的进风面积，也能避免打印时的碎屑从槽位直接落到板卡表面，兼顾散热效率与防护性能，适配日常PLA、ABS、PETG等多种耗材打印时的主控工作温度区间，即使是长时间连续打印作业，腔体内的温度也能维持在电子元件稳定工作的范围内，减少因为过热导致的设备故障停机概率。
