小型桌面级三自由度教学铣床结构设计

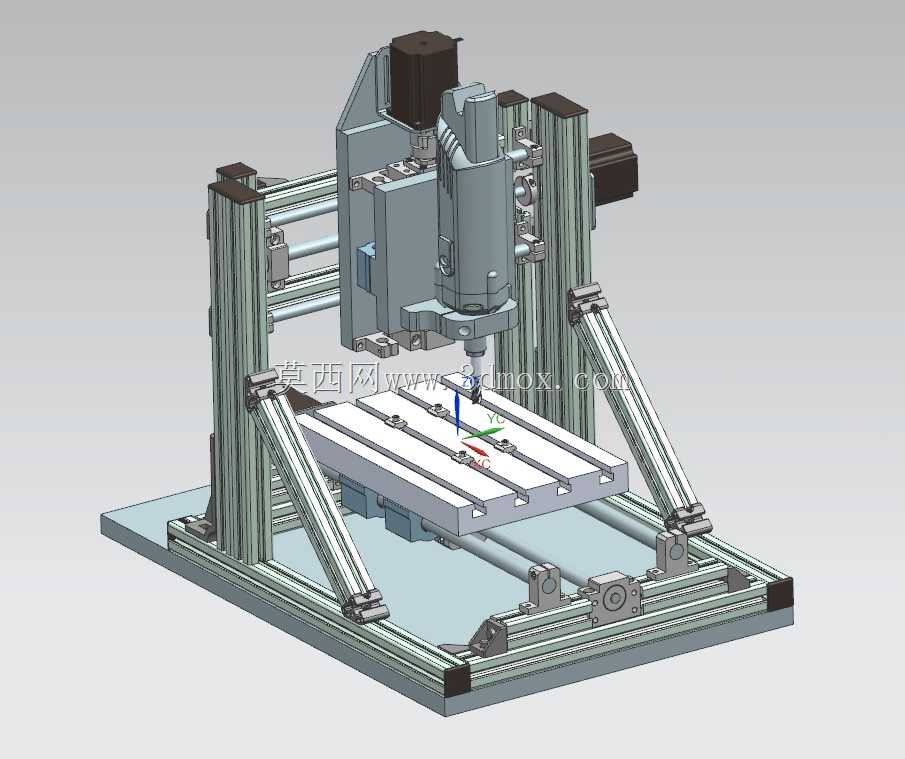

这款小型铣床主要面向高校工程实训、创客空间加工、小型零件打样场景使用，可满足软金属、工程塑料、木质板材等低硬度材料的平面铣削、开槽、钻孔、简单轮廓加工需求，适合教学演示数控加工原理、学生完成课程设计作品加工、个人爱好者制作小型创意零件，无需大型工业厂房的安装条件，普通桌面即可放置使用。设备采用三自由度运动架构，主轴搭载高速切削动力头，可沿Z轴方向完成垂直进给动作，实现刀具的下刀与抬刀操作；横向滑台搭载工件装夹平台，可沿X轴方向完成纵向进给，配合Y轴方向的横梁滑座移动，可覆盖工作台全范围的加工区域，三个运动轴均采用步进电机驱动，配合丝杠传动结构，可实现精准的位移控制，满足小型零件的加工精度要求。整体框架采用工业铝型材搭建，搭配斜向支撑结构强化机架刚性，减少加工过程中的振动抖刀问题，底部采用整块平板作为安装基座，保证整机放置的平稳性，无需额外浇筑地基即可稳定运行。设计过程中优先考虑教学场景的易用性与安全性，运动部件的走线均沿型材槽道内置布置，避免外露线路剐蹭影响运动，主轴区域预留了防护安装位，可加装透明防护罩防止切屑飞溅，工作台采用T型槽结构设计，可搭配通用压块快速装夹不同形状的待加工工件，适配常见的小型零件装夹需求。整机外形尺寸控制在桌面设备的合理边界内，宽度与深度适配常规工作台的摆放空间，高度满足操作时的视线观察需求，安装时仅需放置在平整硬质台面上，调平底部支撑脚即可通电使用，无需复杂的安装调试流程。运动轴的导轨均采用线性导轨搭配滑块结构，运动阻力小、定位精度稳定，可长时间保持加工精度，传动丝杠采用预紧安装结构，消除反向间隙，保证铣削加工时的进给平稳性，主轴转速可根据加工材料特性调整，适配不同材质的切削参数要求，既可以演示传统铣床的加工逻辑，也可拓展接入数控系统实现自动走刀加工，完整还原工业铣床的核心运动逻辑与加工流程，帮助使用者快速理解铣削加工的运动原理与设备结构组成。
